Kia Picanto: Контроллер / блок управления отопителем и кондиционером (ручной)
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Отопление, вентиляция, кондиционирование воздуха
/
Контроллер
/ Блок управления отопителем и кондиционером (ручной)

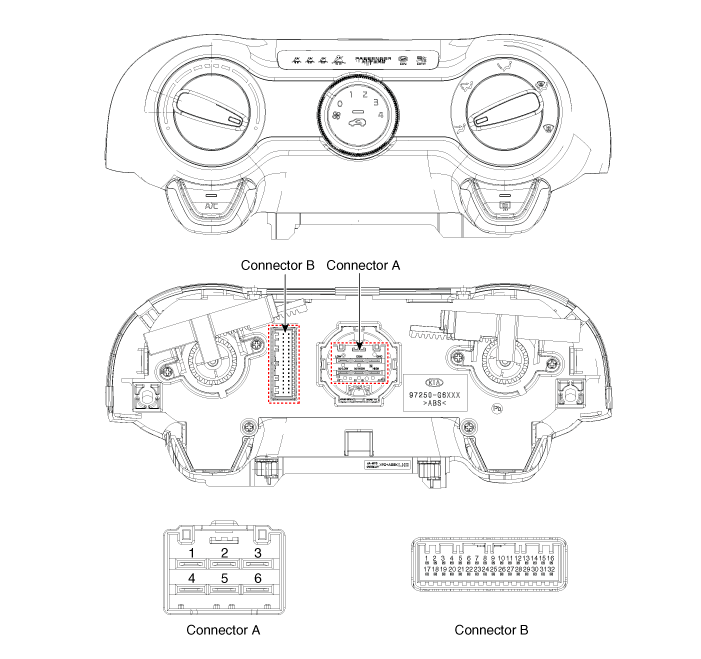

Компоненты и расположение компонентов
| Компоненты |
| [НЕ ISG] |
Функция контакта разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
|
1
|
Низкий
|
Батарея
|
|
2
|
Общий
|
Освещение (+)
|
|
3
|
Земля
|
HTD
|
|
4
|
Средний (Низкий)
|
ИСГ Аккумулятор
|
|
5
|
Средний (Высокий)
|
-
|
|
6
|
Высокий
|
Фиксатор вне (-)
|
|
7
|
|
-
|
|
8
|
Датчик REF (+5В)
|
|
|
9
|
Впускной привод (FRE)
|
|
|
10
|
Впускной привод (REC)
|
|
|
11
|
Обратная связь привода впуска
|
|
|
12
|
PAB по сигналу
|
|
|
13
|
Сигнал отключения PAB
|
|
|
14
|
Земля
|
|
|
15
|
Масса датчика
|
|
|
16
|
Освещение (-)
|
|
|
17
|
IGN2
|
|
|
18
|
IGN1
|
|
|
19
|
ПАБ IGN1
|
|
|
20
|
Датчик окружающей среды (+)
|
|
|
21
|
Датчик испарителя (+)
|
|
|
22
|
MAX Вентилятор по сигналу
|
|
|
23
|
Напоминание о ремнях безопасности
|
|
|
24
|
Напоминание о непристегнутом заднем левом ремне
|
|
|
25
|
Напоминание о непристегнутом ремне сзади по центру
|
|
|
26
|
Напоминание о непристегнутом ремне сзади справа
|
|
|
27
|
-
|
|
|
28
|
C_CAN (высокий)
|
|
|
29
|
C_CAN (низкий уровень)
|
|
|
30
|
Переключатель заднего обогревателя
|
|
|
31
|
Вентилятор по сигналу на общий
|
|
|
32
|
Земля
|
Процедуры ремонта
| Замена |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
|
| 2. |
Снимите напольную консоль в сборе.
(См. Кузов — «Узел напольной консоли»)
|
| 3. |
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
|
| 4. |

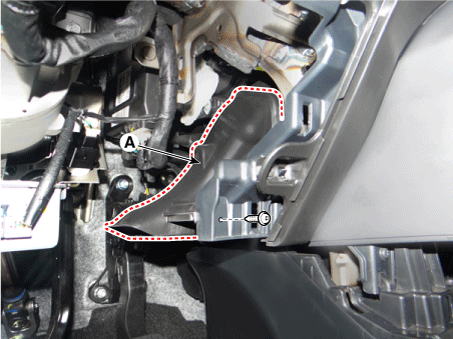

Снимите душевой канал (А) со стороны водителя, предварительно ослабив винт.
|
| 5. |

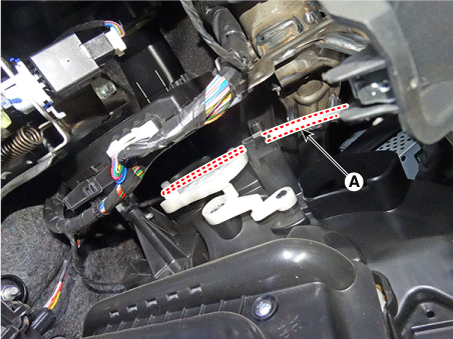

Отсоедините кабель управления режимами (А).
|
| 6. |
Снимите корпус перчаточного ящика.
(См. Кузов — «Корпус перчаточного ящика»)
|
| 7. |

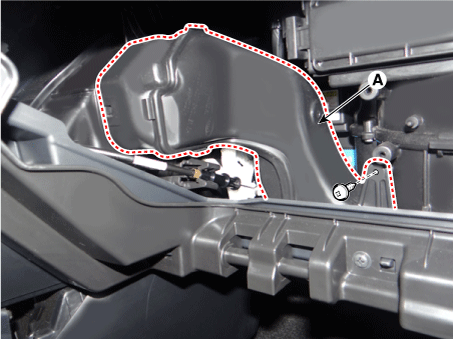

Снимите душевой патрубок со стороны пассажира (А), предварительно ослабив винт.
|
| 8. |

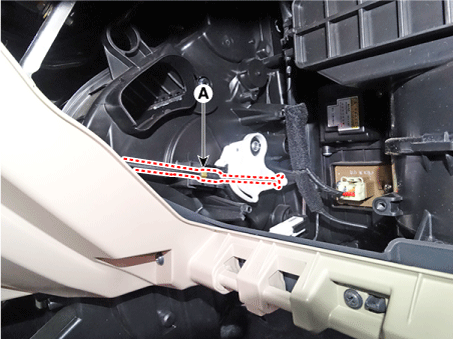

Отсоедините кабель контроля температуры (А).
|
| 9. |

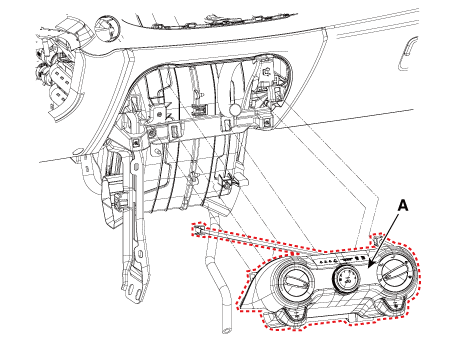

Ослабив крепежные винты, снимите блок управления кондиционером и отопителем (А).
|
| 10. |

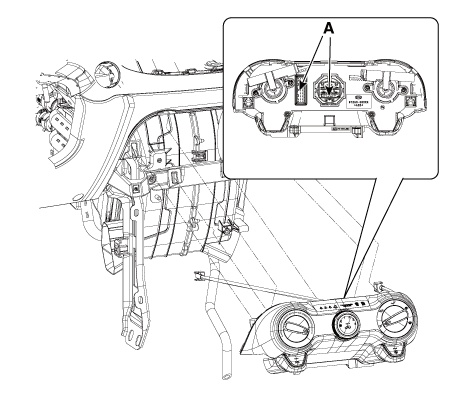

Отсоедините разъемы контроллера кондиционера и отопителя (А).
|
| 11. |
Установите в порядке, обратном снятию.
|
Контроллер
...
Блок управления обогревателем и кондиционером (полностью автоматический)
Компоненты и расположение компонентов
Компоненты
Панель управления
Функция контакта разъема
Нет.
Соединитель А
Против ...
