Kia Picanto: система подачи топлива / топливный датчик

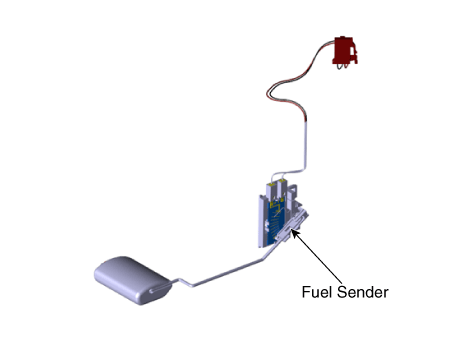

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Управление двигателем/топливная система / Система подачи топлива / Топливный отправитель

Процедуры ремонта

Удаление

1.	Снимите топливный насос. (См. Система подачи топлива — «Топливный насос»)

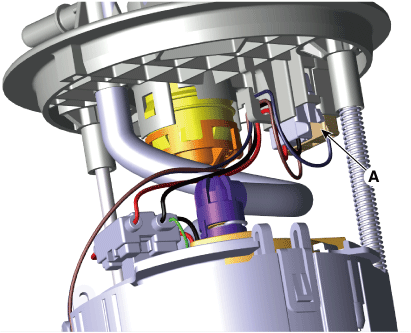

2.	Отсоедините разъем датчика уровня топлива (А).

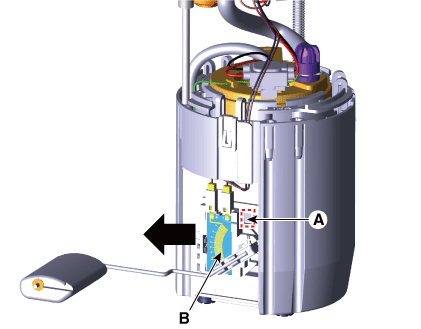

3.	Нажмите на фиксирующий крюк (А) отверткой и снимите датчик уровня топлива в направлении стрелки.

осмотр

1.	Выключите зажигание и отсоедините (-) кабель аккумулятора.

2.	Снимите топливный насос в сборе.

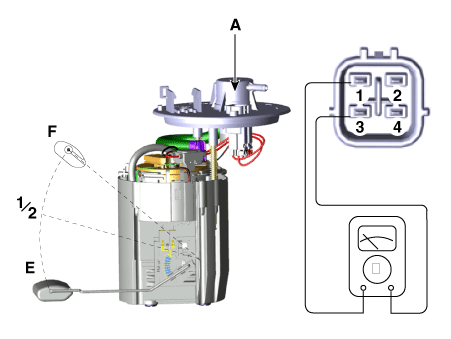

С помощью омметра измерьте сопротивление между контактами 1 и 3 разъема датчика (А) на каждом уровне поплавка.

Пин №	Описание
1	Сигнал датчика топлива (+)
2	-
3	Масса датчика топлива (-)
4	Двигатель топливного насоса (+)
5	Электродвигатель топливного насоса (-)

Также проверьте плавность изменения сопротивления при перемещении поплавка из положения «Е» в положение «F».

Позиция	Сопротивление (Ом)	Емкость (л)
Е	398 - 305	3.0
1/2	80,4 - 84,4	18.2
Ф	14 - 16	33,7

Монтаж

1.	Установите в порядке, обратном снятию.
