Kia Picanto: Система подачи топлива / Регулятор давления топлива
Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг.
/
Управление двигателем/топливная система
/
Система подачи топлива
/ Регулятор давления топлива
Процедуры ремонта
| Удаление |
| 1. |
Снимите топливный насос.
(См. Система подачи топлива — «Топливный насос»)
|
| 2. |

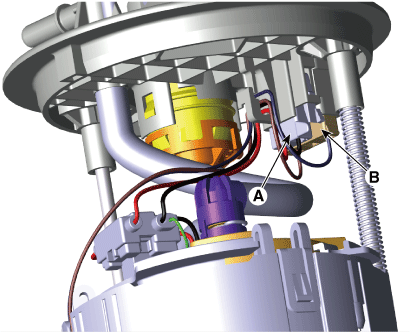

Отсоедините разъем электродвигателя топливного насоса (А) и разъем датчика уровня топлива (В).
|
| 3. |

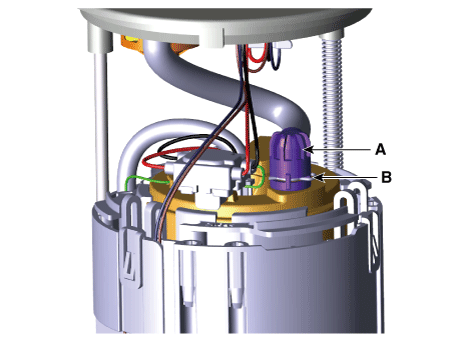

Отсоедините быстроразъемный соединитель (А) трубки подачи топлива, предварительно сняв фиксирующий зажим (В).
|
| 4. |

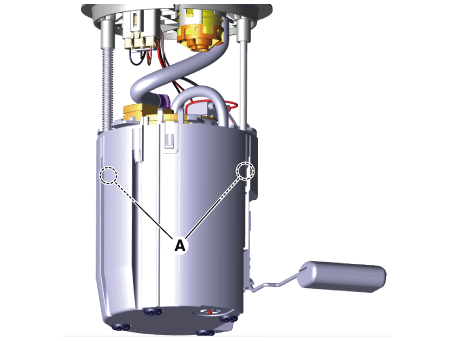

Снимите фиксирующий зажим трубки амортизатора (A), а затем отделите головку в сборе (B) от чашки резервуара.
|
| 5. |

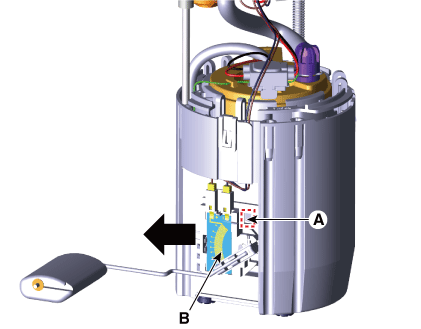

Нажмите на фиксирующий крюк (А) отверткой и снимите датчик уровня топлива в направлении стрелки.
|
| 6. |

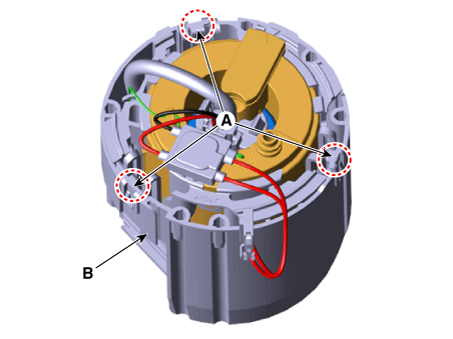

Снимите чашку-бачок (В) после освобождения фиксирующих крючков (А).
|
| 7. |

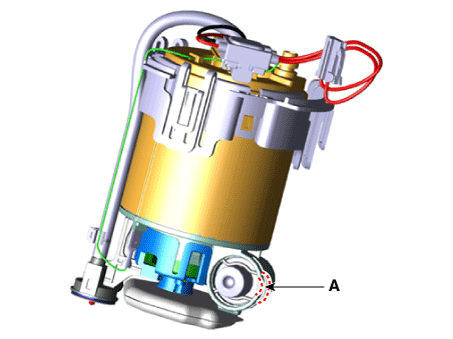

Снимите фиксирующую скобу регулятора давления топлива (А).
|
| 8. |

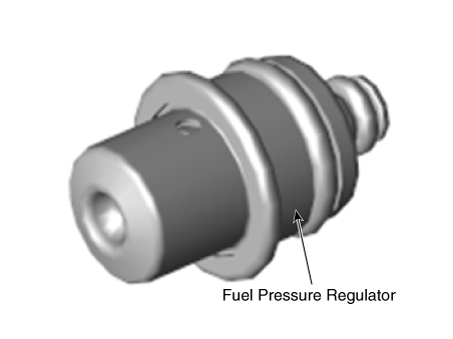

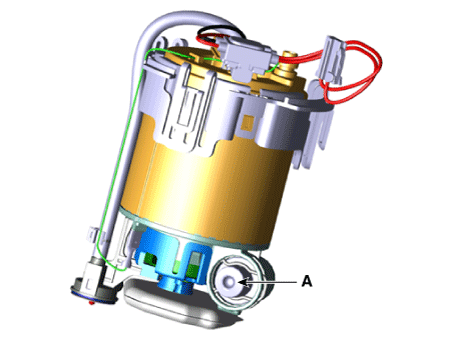

Снимите регулятор давления топлива (А) с топливного фильтра.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию.
|
Двигатель топливного насоса
Процедуры ремонта
Удаление
1. Снимите топливный насос.
(См. Система подачи топлива — «Топливный насос»)
2. Отсоедините разъем электродвигателя топливного насоса (A) и разъем датчика уровня топлива (B).
...
Топливопровод
Процедуры ремонта
Удаление
Топливопровод низкого давления [Топливный насос высокого давления ↔ Удлинитель топливопровода со стороны машинного отделения]
1. Сбросьте остаточное давление в топливопроводе.
(Вернитесь к Топливному Дели...
