Kia Picanto: система передней подвески / передний нижний рычаг

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Подвесная система / Система передней подвески / Передний нижний рычаг

Процедуры ремонта
Удаление
1.

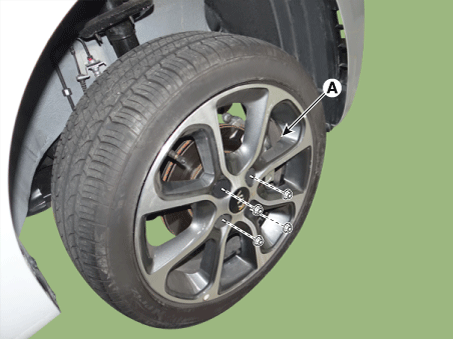

Снимите шину переднего/заднего колеса (А).
Момент затяжки:
107,9–127,5 Н·м (11,0–13,0 кгс·м, 79,6–94,0 фунт·фут)

Будьте осторожны, чтобы не повредить колесные гайки при снятии переднего колеса и шины.
2.

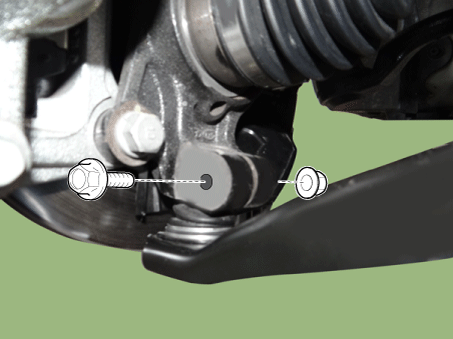

Снимите болт и гайку нижнего рычага.
Момент затяжки:
58,8–70,6 Н·м (6,0–7,2 кгс·м, 43,4–52,1 фунт·фут)

3.
Снимите передний нижний рычаг с переднего поворотного кулака с помощью SST (0K545-A9100).
(1)

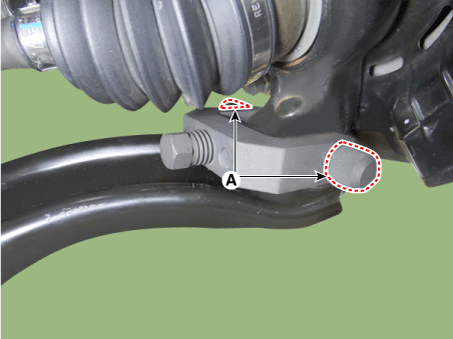

Сняв болты с переднего поворотного кулака, установите и затяните болт (А) опоры кузова.

(2)

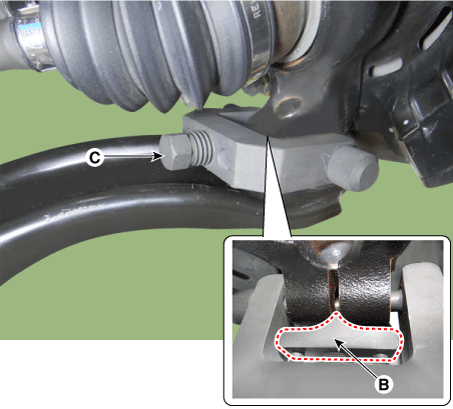

Вставьте вспомогательный кузов (B) между передним поворотным кулаком и болтом вспомогательного кузова.
(3)
Затяните болт (C) вспомогательного кузова, чтобы увеличить зазор переднего поворотного кулака.

(4)

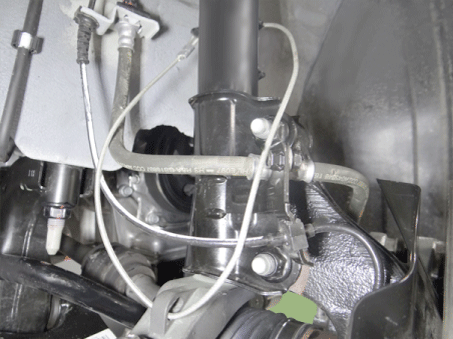

Установите безопасный провод.

Установите предохранительный трос на переднюю стойку, чтобы предотвратить падение SST и травмирование техников.
(5)

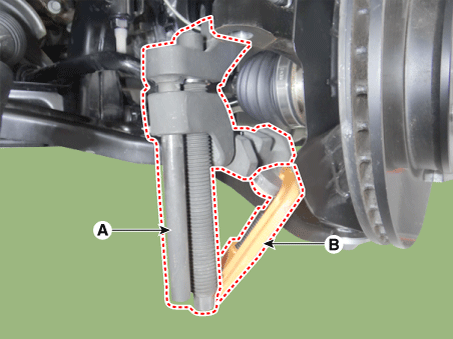

Установите основной корпус (А) между передней стойкой и нижним рычагом.
(6)
Во избежание отрыва основного корпуса установите фиксирующий зажим (B) рядом с основным корпусом.

(7)
После установки корпуса поверните рукоятку (А) по часовой стрелке, пока зажим не зафиксируется на нижнем рычаге.

(8)

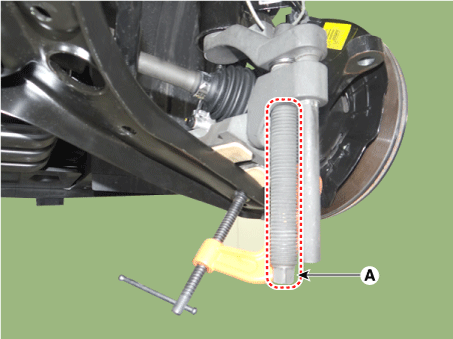

Медленно затяните основной болт корпуса (А) и снимите нижний рычаг с переднего поворотного кулака.

4.

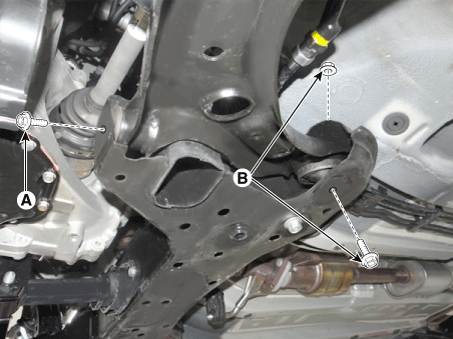

Снимите нижний рычаг с подрамника.
Момент затяжки:
(A) 117,7–137,3 Н·м (12,0–14,0 кгс·м, 86,8–101,3 фунт-фут)
(B) 156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

5.
Установите в порядке, обратном снятию.
6.
Проверьте сход-развал колес.
(См. Шины/Колеса – «Развал-схождение»)
Шаровой шарнир нижнего рычага
1.
Снимите передний нижний рычаг.
(См. Система подвески — «Передний нижний рычаг»).
2.

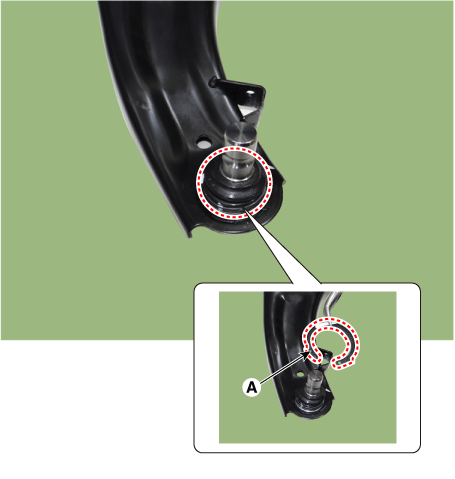

Снимите стопорное кольцо (А) с шарового шарнира нижнего рычага.

3.

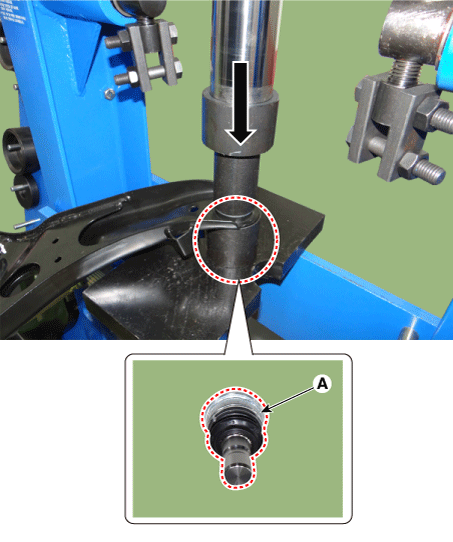

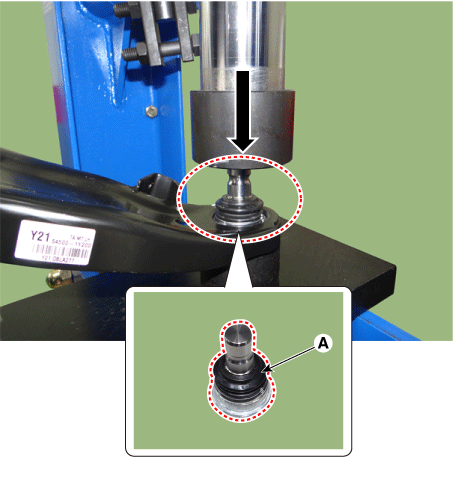

С помощью пресса снимите шаровой шарнир (А) с нижнего рычага.

4.
С помощью пресса установите новую шаровую опору.

осмотр
1.
Проверьте втулку на предмет износа и износа.
2.
Проверьте нижний рычаг на предмет изгиба или поломки.
3.
Проверьте нижний рычаг на предмет деформации.
4.
Проверьте все болты и гайки.
