Kia Picanto: передний бампер / передний бампер в сборе

Руководство по ремонту и обслуживанию Kia Picanto JA 2017-2023 гг. / Кузов (внутри и снаружи) / Передний бампер / Передний бампер в сборе

Компоненты и расположение компонентов

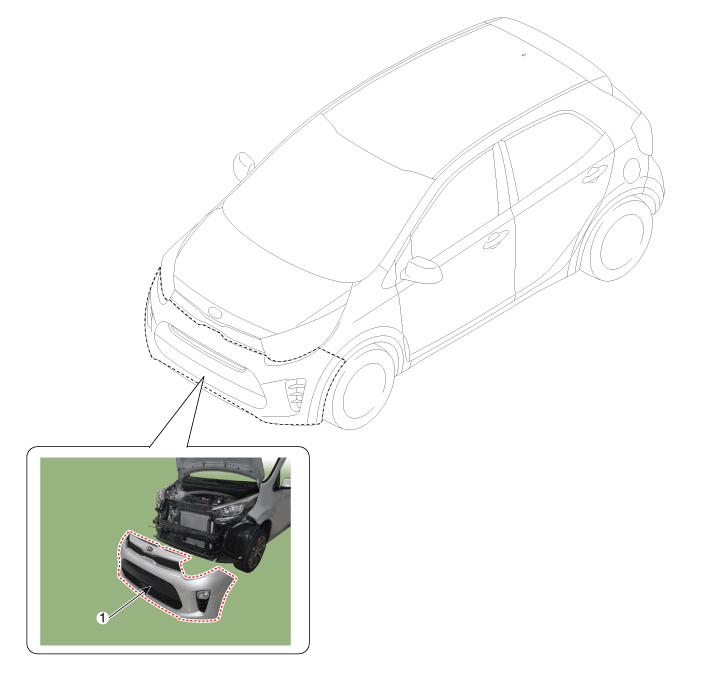

Расположение компонента

1. Накладка переднего бампера

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить детали внутренней отделки, не повредив поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

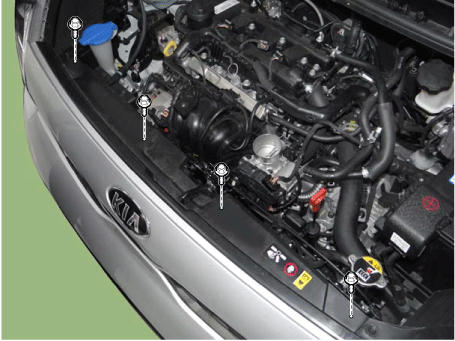

1.	Ослабьте болты и зажимы крепления верхней крышки радиатора.

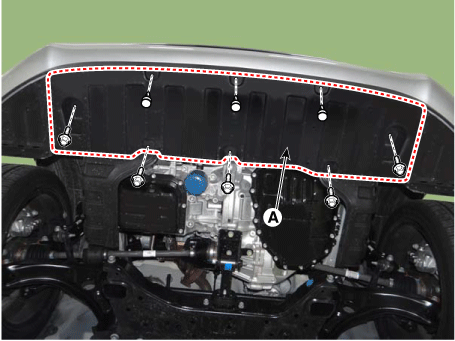

2.	Снимите нижнюю крышку двигателя (А).

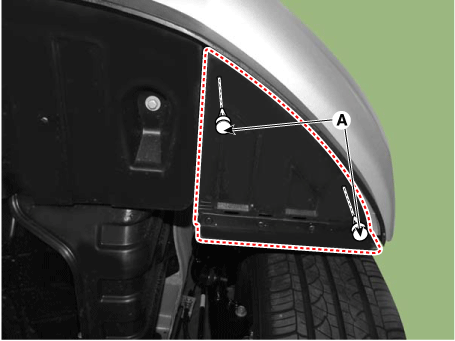

3.	Снимите монтажные зажимы (А) защиты переднего колеса.

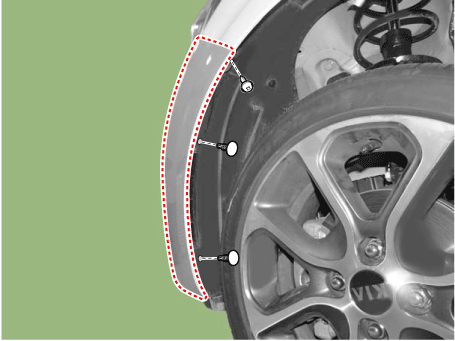

Отделите боковую часть переднего бампера после ослабления боковых винтов и зажимов переднего бампера.

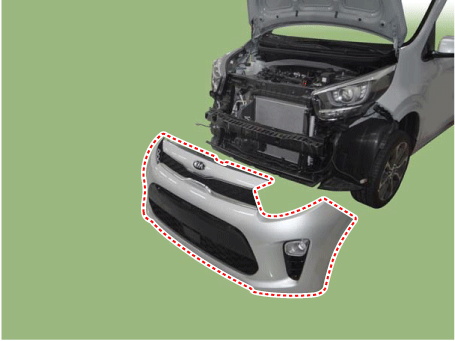

Снимите передний бампер, подняв и потянув за край переднего бампера.

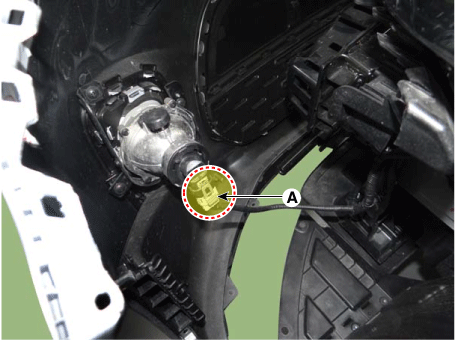

5.	Отсоедините главный разъем переднего бампера (А).

6.	Снимите кожух переднего бампера (А).

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные клипсы.
