Kia Optima: система зарядки / беспроводное зарядное устройство (WPC)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Система зарядки / Беспроводное зарядное устройство (WPC)

Технические характеристики

Предметы	Спецификация
Рабочее напряжение	9–16 В постоянного тока
Рабочая Температура	от -22 до 167 °F (от -30 до +75 °C)
Темный ток	МАКС. 1 мА
Выходная мощность	7 - 10 Вт
Выходная частота	115 кГц (iPhone: 127,7 кГц)

Описание и работа

Описание

Беспроводное зарядное устройство Система

Во время IG ON напряжение батареи подается в систему беспроводного зарядного устройства. для передачи мощности 5 Вт на мобильный телефон.

Мобильные телефоны, сертифицированные по стандарту беспроводной зарядки WPC (Qi 1.2.4) или можно использовать с эксклюзивным футляром для беспроводной зарядки.

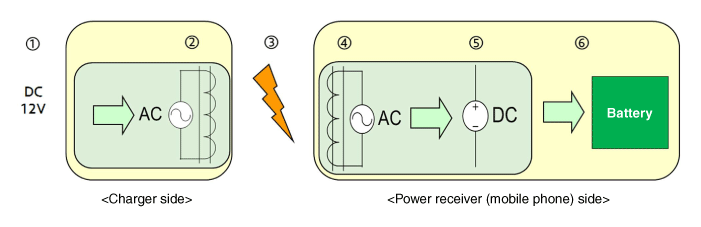

Беспроводная зарядка Блок-схема системы

1.	Питание автомобиля.

2.	Преобразовать в переменный ток. Создайте электромагнитное поле в 1-й катушке.

3.	Генерировать наведенный ток в приемнике энергии за счет электромагнитной индукции.

4.	Создайте переменный ток во 2-й катушке.

5.	Преобразовать в ДК.

6.	Зарядить аккумулятор.

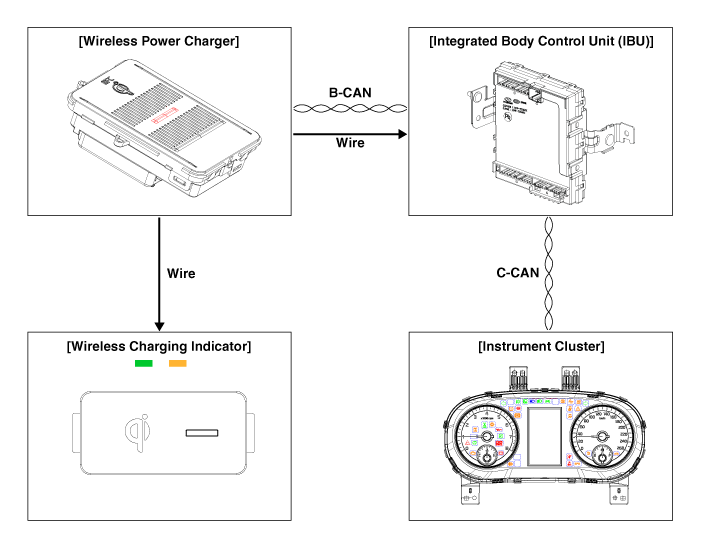

Конфигурация системы Диаграмма

1.	Комбинация приборов: Оповещения о контакте с мобильным телефоном.

2.	Индикатор беспроводной зарядки: отображает состояние зарядки.

3.	Беспроводное зарядное устройство (WPC): Небрежное обращение с мобильным телефоном, решение по обнаружению посторонних предметов (FOR).

4.	Встроенный блок управления телом (IBU): прекращает зарядку во время активации низкой частоты (НЧ).

Беспроводное зарядное устройство основные функции системы

Функция зарядки

(1)

Способ активации

а.	Закройте все двери автомобиля.

б.	Переключите питание автомобиля на IG ON.

в.	Поместите мобильный телефон с функцией беспроводной зарядки на поднос.

(2)

Отображение состояния зарядки

Режим

Светодиодный дисплей зарядки

Примечание

Готовность к зарядке

Светодиод выключен

Зарядка в процессе

Желтый светодиод включен

Зарядка завершена

Зеленый светодиод включен

Ошибка зарядки
(FOD/высокая температура)

Желтый светодиод мигает

–	Желтый светодиод мигает (период 500 мс горит/500 мс не горит)

–	Обнаружение FOD: 10 раз мигает и останавливается на 50 сек → повторная проверка статуса FOD

–	Высокий темп. : 10 раз мигает, когда не заряжен по высокой температуре. Светодиод гаснет до тех пор, пока сообщение ERROR не будет снято.

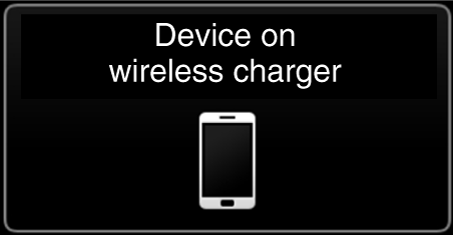

Функция оповещения о пренебрежении мобильным телефоном

(1)

Способ активации

а.	Зажигание выключено, когда телефон все еще заряжается.

б.	Проверьте, есть ли телефон на блоке беспроводной зарядки.

в.	Предупреждающее сообщение, если телефон оставлен на зарядке WPC панель и дверь водителя открыта или если телефон оставлен более 1 минуты.

Предотвращение перегрева

(1)

Способ активации

а.

Если температура термистора внутри беспроводной зарядки модуль поднимается выше определенного уровня (158 °F (70 °C)), зарядка остановится, чтобы защитить аккумулятор мобильного телефона.

Желтый светодиод индикатора зарядки мигает 10 раз по 10 секунд.

б.

После того, как температура термистора упадет (светодиод не горит до сбрасывается ОШИБКА по высокой температуре), зарядка возобновится.

Когда функция зарядки перезапускается, желтый светодиод индикатора зарядки загорится на.

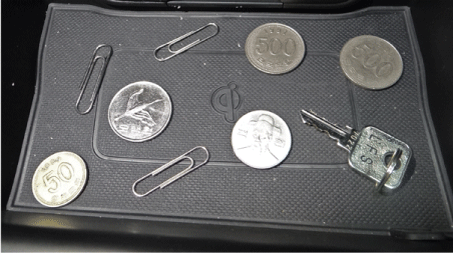

Обнаружение посторонних предметов

(1)

Зарядка будет отключена, если есть монеты или другие металлические предметы. предметы между беспроводным зарядным устройством и мобильным телефоном.

[Иностранный иметь значение]

•	Посторонние предметы : Все металлические предметы, такие как монеты, скрепки и драгоценные металлы

•	Желтый светодиод индикатора зарядки мигает 10 раз по 10 секунд, а потом выключается в течение 50 секунд (всего 60 секунд).

•	Процесс повторяется каждые 60 секунд.

Будьте осторожны, так как прикосновение к инородному телу рукой может вызывать ожоги.

(2)

Когда система обнаружила посторонние предметы и зарядка остановилась, функция беспроводной зарядки возобновится сразу после извлечения постороннее дело.

Когда функция зарядки перезапускается, желтый светодиод индикатора зарядки загорится.

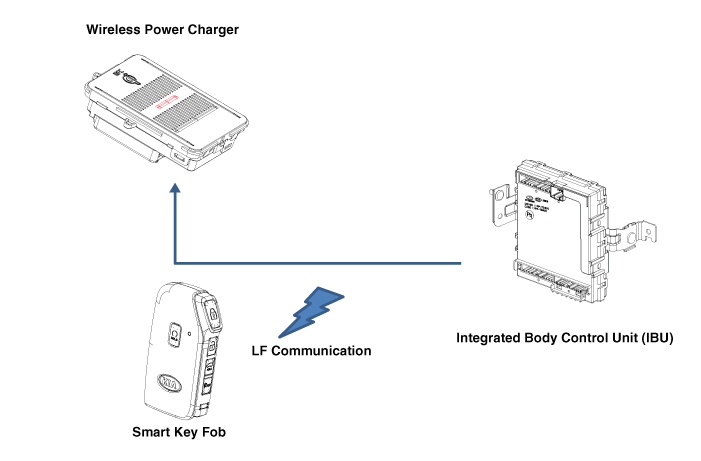

Предотвращение низкочастотных (НЧ) помех блока IBU

Эта функция предотвращает помехи между частотой беспроводной зарядки и полоса частот смарт-ключа.

(1)

Беспроводная зарядка останавливается, когда дверь открыта или IBU устройство находится в режиме НЧ (поиск смарт-ключа).

например Функция беспроводной зарядки останавливается, если водитель несет смарт-ключ из автомобиля во время включения зажигания.

Зарядка прекратится, и желтый светодиод зарядки индикаторная лампа погаснет.

(2)	Он вернется в нормальное рабочее состояние, когда режим НЧ блок IBU завершен.

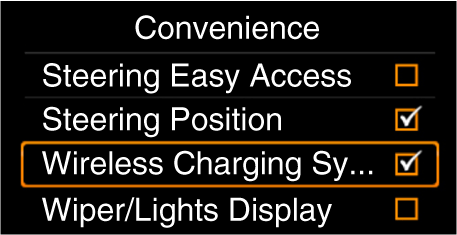

6.	Включите или выключите функцию беспроводной зарядки с помощью USM. ※ Задняя дверь относится к моделям автомобилей на колесах.

Беспроводное зарядное устройство (WPC) Защита системы

Элемент	Состояние	Положение дел
Защищает от низкого/высокого напряжения	Защищает и останавливает зарядку при напряжении ниже 8,5 В и выше 16,5 В	светодиод выключен (останавливает работу)
Защищает от низкого/высокого напряжения	Зарядка от 9 до 16 вольт	светодиод выключен (останавливает работу)
Защищает от обратного напряжения	Защищает и останавливает зарядку в случае обратного напряжения	светодиод выключен (останавливает работу)
Защищает от перегрузки по току	Защищает и останавливает зарядку в случае обнаружения 4 ампер	Желтый светодиод мигает
Защищает от перегрева	Защищает и останавливает зарядку в случае обнаружения 158°F (70°C) внутренним датчик температуры модуля беспроводной зарядки	Желтый светодиод мигает
Защищает от перегрева	Возобновляется при температуре ниже 149 ° F (65 ° C)	Желтый светодиод мигает
Инородное вещество (Монеты, скрепки, драгоценные металлы и т.д.)	Защищает и прекращает зарядку в случае обнаружения посторонних предметов (перегрев профилактика)	Желтый светодиод мигает
Предотвращает частотные помехи	Защищает и останавливает зарядку, активируя IBU в случае, если дверь или багажник открыты	светодиод выключен (останавливает работу)
Предотвращает частотные помехи	Возобновляется через 3,5 секунды после закрытия всех дверей и багажника и работы IBU выполнен	светодиод выключен (останавливает работу)
Оповещение о контакте с мобильным телефоном	В случае смартфона на зарядной площадке при открытии двери после зажигания ВЫКЛЮЧЕННЫЙ	Отображает предупреждающее сообщение на панели приборов (около 4 секунд)

※ Задняя дверь относится к моделям автомобилей на колесах.

Принципиальные диаграммы

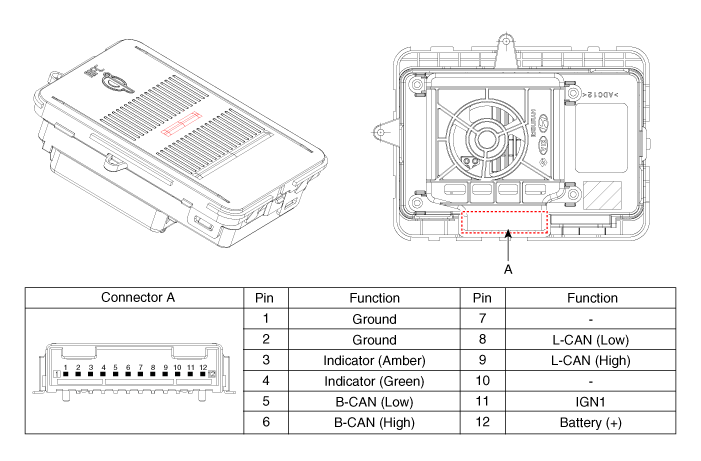

Функция разъема и терминала

Процедуры ремонта

осмотр

Электрическая система кузова может быть быстрее диагностирована на наличие неисправностей. с помощью системы диагностики автомобиля (KDS).

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

2.	Для диагностики автомобиля с помощью диагностического оборудования выберите «Автомобиль». модель" и "система беспроводного зарядного устройства" подлежат проверке.

3.	Чтобы узнать текущее состояние входных/выходных значений, выберите «Датчик меню "Данные" Входные/выходные значения датчиков, соответствующие выбранному модуль можно проверить.

4.	Для принудительного срабатывания выбранного входа модуля выберите «Активация». Тест".

5.	Чтобы выяснить причину неисправности каждого модуля с помощью самодиагностики, выберите «Диагностический код неисправности».

Удаление

Беспроводное зарядное устройство (ВПК)

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите верхнюю крышку консоли. (См. Кузов — «Узел напольной консоли»)

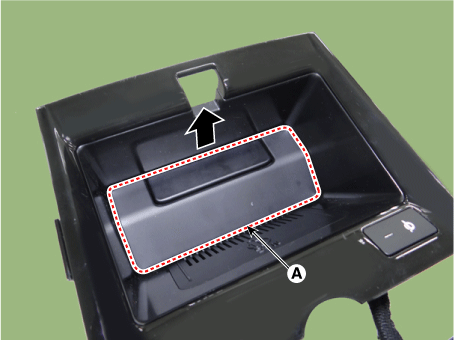

3.	Снимите площадку для беспроводного зарядного устройства (A).

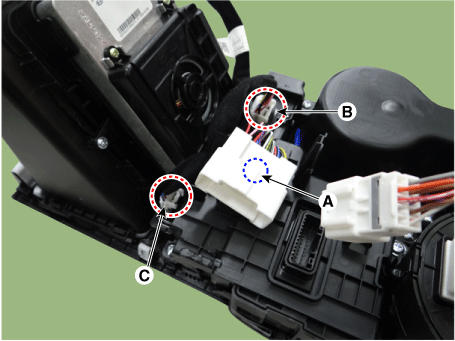

4.	Полностью отсоедините все разъемы от консольного напольного переключателя. (A) : Фиксирующая застежка основного разъема (B) : Полный разъем напольного переключателя консоли (C) : Разъем индикатора беспроводной зарядки

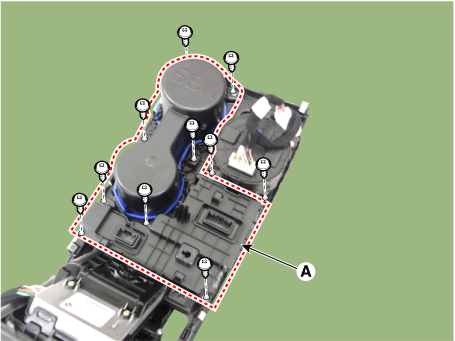

5.	Снимите консольный подстаканник в сборе (А), ослабив крепления винты.

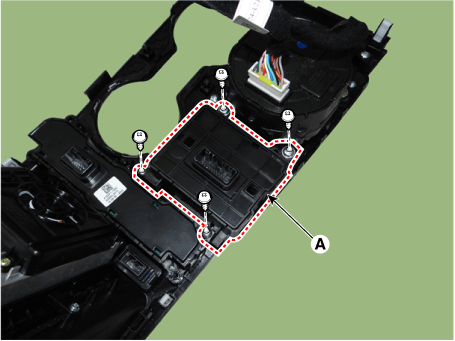

6.	Снимите узел переключателя EPB (A), ослабив крепежные винты.

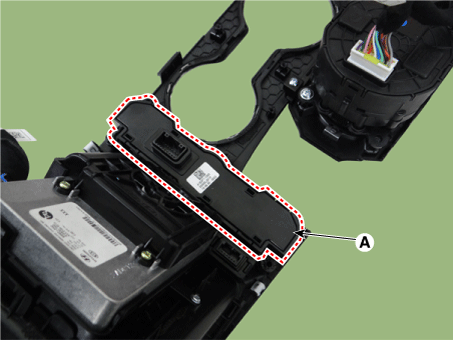

7.	Полностью снимите напольный переключатель консоли (A).

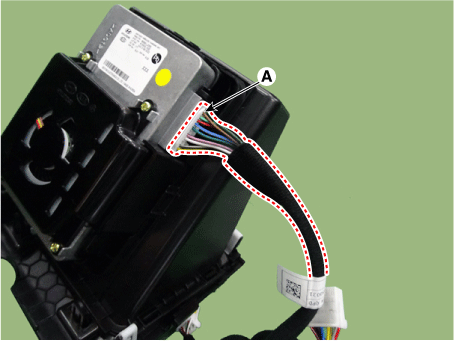

8.	Отсоедините разъем беспроводного зарядного устройства (A).

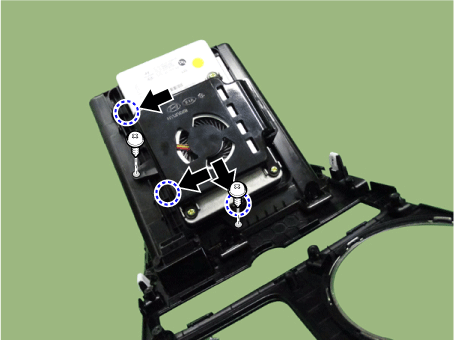

9.	Ослабьте винты крепления беспроводного зарядного устройства.

10.	Снимите беспроводное зарядное устройство (A), сдвинув крючки в направлении стрелки.

Беспроводное зарядное устройство (WPC) Пан

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите верхнюю крышку консоли. (См. Кузов — «Узел напольной консоли»)

3.	Снимите площадку для беспроводного зарядного устройства (A).

4.	Полностью отсоедините все разъемы от консольного напольного переключателя. (A) : Фиксирующая застежка основного разъема (B) : Полный разъем напольного переключателя консоли (C) : Разъем индикатора беспроводной зарядки

5.	Снимите консольный подстаканник в сборе (А), ослабив крепления винты.

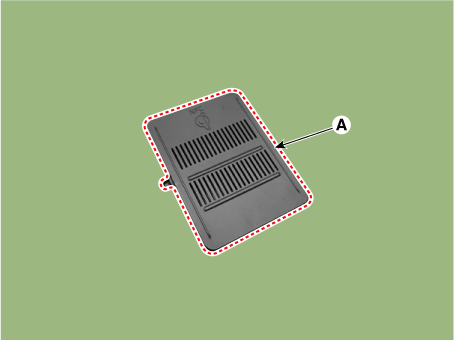

6.	Снимите крышку поддона беспроводного зарядного устройства (A), ослабив крепления. винты.

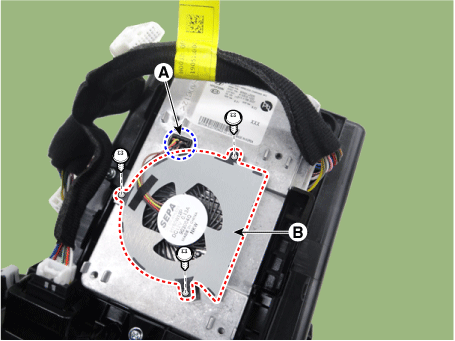

7.	Отсоедините разъем поддона беспроводного зарядного устройства (A).

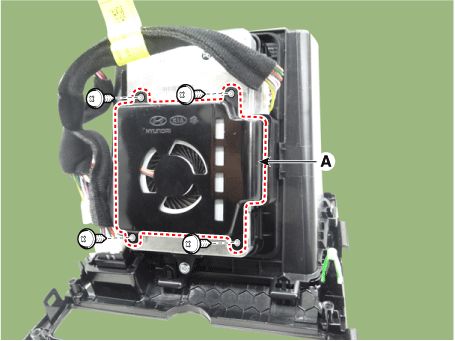

8.	Снимите поддон для беспроводного зарядного устройства (B), ослабив крепежные винты.

Монтаж

1.	Установите в порядке, обратном снятию.
