Kia Optima: Стеклоочиститель/омыватель/двигатель омывателя

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Стеклоочиститель / Мотор омывателя

Процедуры ремонта

осмотр

Мотор омывателя

Подключив двигатель омывателя к бачку, заполните бачок. бак с водой.

Перед наполнением резервуара водой проверьте фильтр на наличие посторонних предметов или загрязнений. при необходимости очистите фильтр.

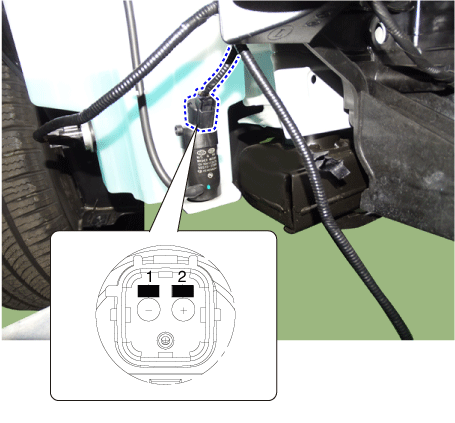

2.	Подсоедините положительный (+) кабель аккумулятора к клемме 2 и отрицательному (-) аккумулятору. кабели к клемме 1 соответственно.

3.	Убедитесь, что двигатель работает нормально, а двигатель омывателя работает и брызги воды из передних форсунок.

4.	Если они ненормальные, замените двигатель омывателя.

Уровень омывающей жидкости Датчик

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Слейте омывающую жидкость менее 650 мл.

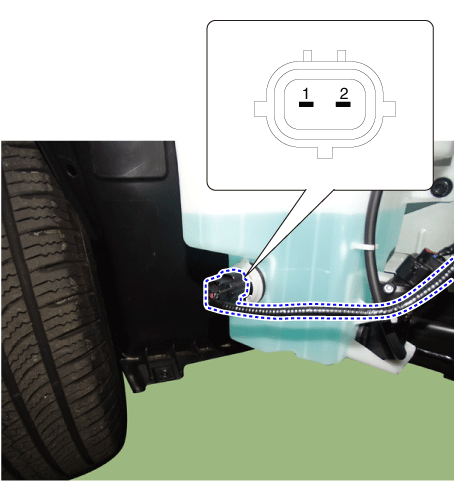

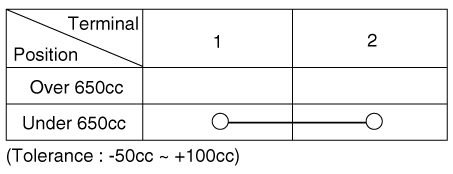

3.	Проверьте целостность цепи между клеммами № 1 и № 2 в каждом поплавке. позиция. Должна быть непрерывность, когда поплавок опущен. Не должно быть непрерывности, когда поплавок поднят.

4.	Если непрерывность не соответствует указанной, замените уровень жидкости омывателя. выключатель

Удаление

Мотор омывателя

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите крышку машинного отделения. G 2.0 NU MPI (см. Механическая система двигателя — «Моторное отделение под Крышка") G 2.5 GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

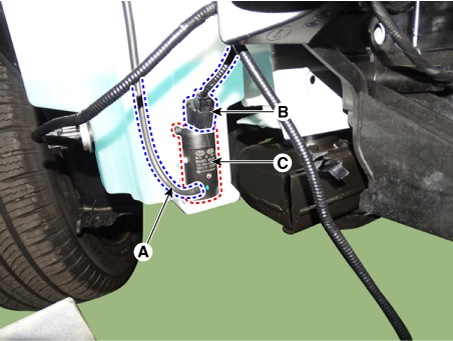

Отсоедините разъем (B), а затем снимите двигатель омывателя (C) после разъединение форсунок (A).

Жидкость омывателя сливается при снятии двигателя омывателя.

Уровень омывающей жидкости Датчик

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите крышку машинного отделения. G 2.0 NU MPI (см. Механическая система двигателя — «Моторное отделение под Крышка") G 2.5 GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

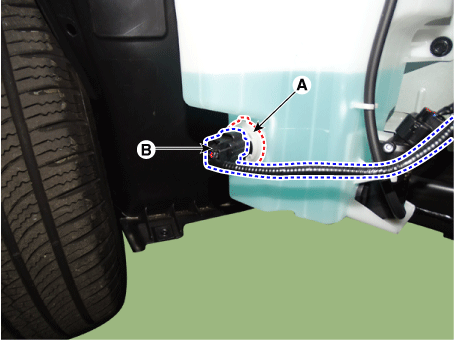

3.	Снимите датчик уровня омывающей жидкости (А) после отсоединения разъема. (Б).

водохранилище

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите крышку машинного отделения. G 2.0 NU MPI (см. Механическая система двигателя — «Моторное отделение под Крышка") G 2.5 GDI THETA II (см. Механическая система двигателя — «Моторное отделение»). Под прикрытием")

3.	Снимите защитный кожух переднего правого колеса. (См. Кузов — «Защита переднего колеса»)

Снимите резервуар.

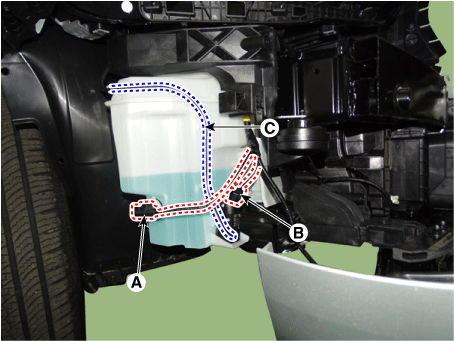

(1)	Отсоедините разъем датчика уровня омывающей жидкости (А) и омыватель. разъем двигателя (В).

(2)	Отделите сопло (С).

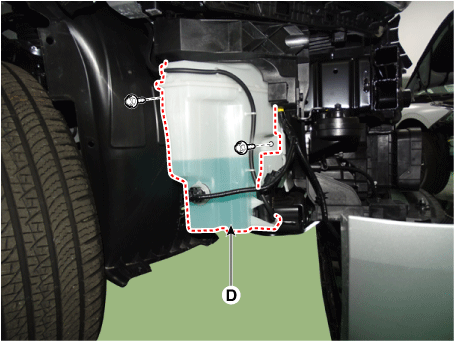

(3)	Снимите резервуар (D) после ослабления крепежных болтов.

Монтаж

1.	Устанавливайте в порядке, обратном снятию.
