Kia Optima: Автоматическая система управления коробкой передач / Модуль управления коробкой передач (TCM)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Модуль управления коробкой передач (TCM)

Описание и работа

Описание

Модуль принимает и обрабатывает сигналы от различных датчиков и агрегатов. широкий спектр органов управления коробкой передач для обеспечения оптимальных условий вождения для Водитель.

Функции

•	Контролирует условия эксплуатации автомобиля, чтобы определить оптимальные настройка шестерни.

•	Выполняет переключение передач, если текущая установка передачи отличается от идентифицированной оптимальная настройка передач.

•	Определяет необходимость активации муфты гидротрансформатора и включает сцепление соответственно.

•	Рассчитывает оптимальный уровень давления в линии, постоянно контролируя уровень крутящего момента и соответствующим образом регулирует давление.

•	Диагностирует неисправности и отказы автоматической коробки передач.

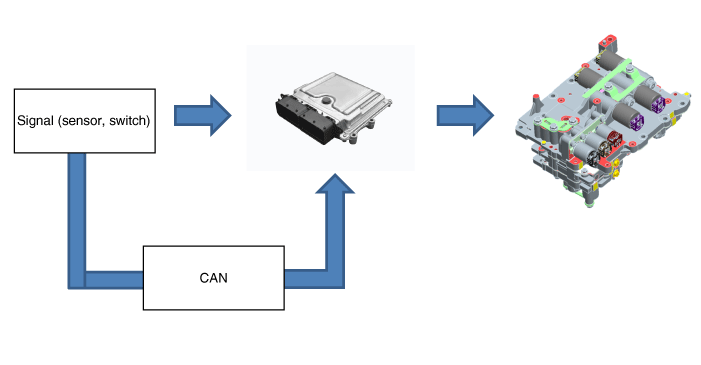

Операция

Процедуры ремонта

осмотр

Систему автоматической коробки передач можно быстрее диагностировать на наличие неисправностей. с помощью системы диагностики автомобиля (KDS).

KDS предоставляет следующую информацию.

(1)	Самодиагностика: проверяет и отображает диагностический код неисправности (код неисправности)

(2)	Данные датчика: проверяет состояние входных/выходных значений системы.

(3)	Принудительная работа: проверяет рабочее состояние системы.

(4)	Дополнительные функции: управление опциями системы, регулировка нулевой точки и другие функции

Проверка компонентов

Проверка цепи заземления TCM: Измерьте сопротивление между TCM и шасси. земля. (Осмотрите клемму, подключенную к заземлению шасси, задней разъема жгута проводов в качестве контрольной точки со стороны TCM.)

Спецификация: Ниже 1 Ом

2.	Проверка разъема TCM: Отсоедините разъем TCM и визуально проверьте клеммы заземления со стороны TCM и со стороны жгута на предмет погнутых контактов или плохой контактное давление.

3.	Если проблема не обнаружена на шагах 1 и 2, возможно, неисправен TCM. Если это так, замените TCM новым, а затем снова проверьте автомобиль. Если автомобиль работает нормально, проблема, скорее всего, связана с TCM.

4.	Повторная проверка оригинального TCM: установите оригинальный TCM (вероятно, сломанный) в заведомо исправный автомобиль и проверьте автомобиль. Если проблема повторится, замените оригинальный TCM на новый. Если проблема не повторяется, это прерывистая проблема и другая часть может быть неисправна.

Удаление

1.	Снимите ТСМ. (См. Блок управления двигателем/топливная система — «Модуль управления двигателем»)

Монтаж

1.	Установите ТКМ. (См. Блок управления двигателем/топливная система — «Модуль управления двигателем»)
