Kia Optima: Монитор объемного обзора (SVM) / Монитор объемного обзора (SVM) ECU
Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг.
/
Усовершенствованная система помощи водителю (ADAS)
/
Монитор кругового обзора (SVM)
/ ЭБУ монитора кругового обзора (SVM)

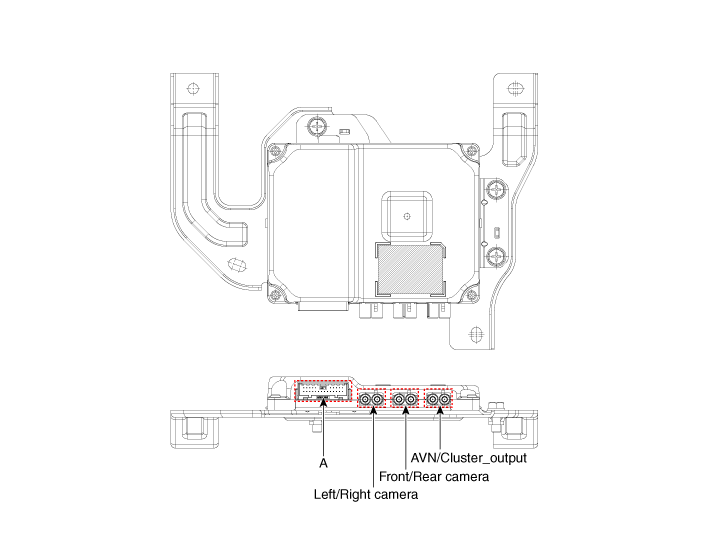

Принципиальные диаграммы

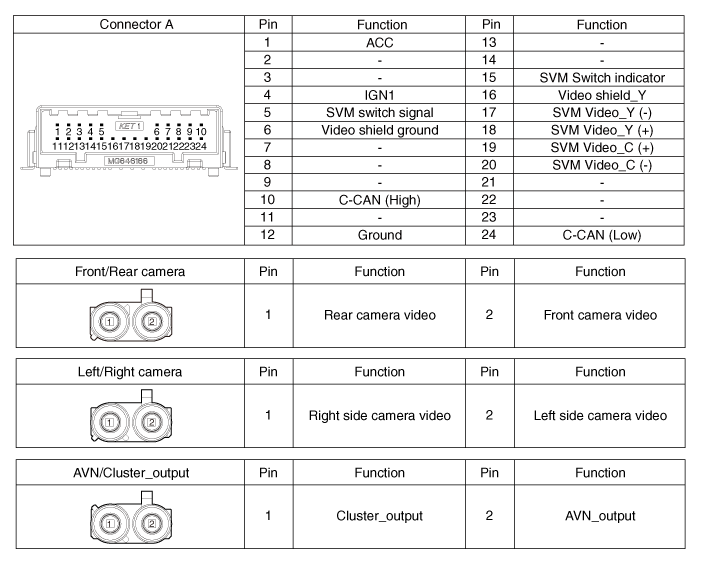

| Функция разъема и терминала |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 2. |
Снимите центральную панель аварийной подушки. (См. Кузов — «Центральная панель аварийной площадки») |
| 3. |

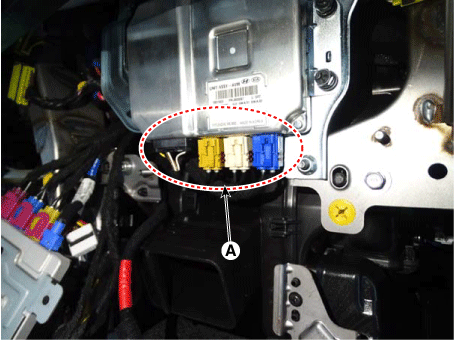

Отсоедините разъемы ЭБУ SVM (А).
|
| 4. |

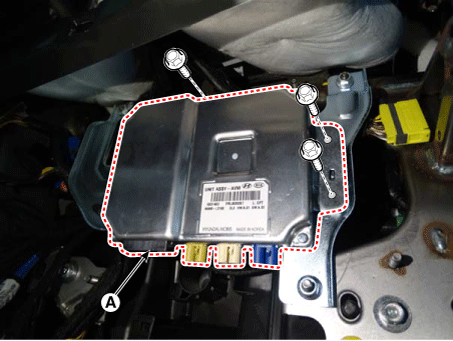

Снимите ЭБУ SVM (А) после ослабления крепежных болтов.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
Монитор кругового обзора (SVM)
Компоненты и расположение компонентов
Расположение компонента
Монитор кругового обзора (SVM)
...
Камера монитора кругового обзора (SVM)
Принципиальные диаграммы
Функция разъема и терминала
Камера переднего вида
Камера бокового обзора
Камера заднего вида
Процедуры ремонта
Удаление
...
