Kia Optima: аудио/AVN система/динамик

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Электрическая система кузова / Аудио/AVN-система / Оратор

Компоненты и расположение компонентов

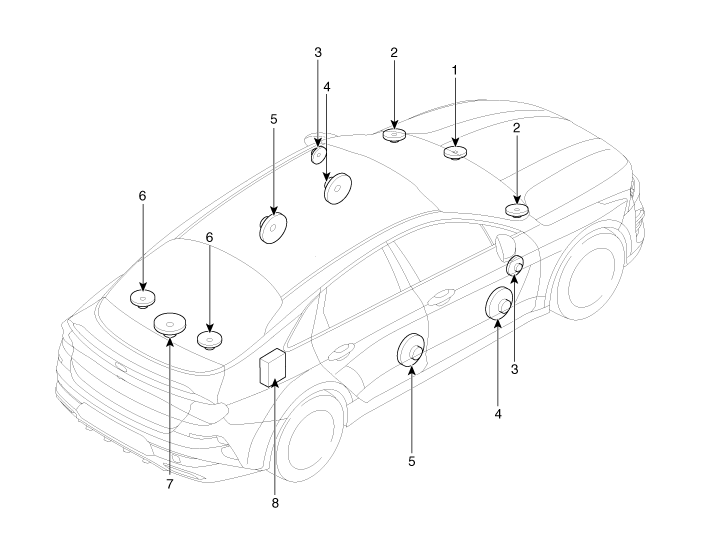

Расположение компонентов

1. Центральный динамик
2. Динамик твитера
3. Передний среднечастотный динамик
4. Динамик в передней двери

5. Динамик в задней двери
6. Объемный динамик
7. Сабвуфер
8. Внешний усилитель

Процедуры ремонта

осмотр

•	Не повреждайте динамики, роняя или бросая их.

•	Будьте осторожны, чтобы не пролить воду или масло на динамики.

•	Будьте осторожны при обращении с динамиком, так как диафрагма сделана бумаги и легко рвутся при ударе или внешней силе.

•	Изменения/модификации аудиосистемы могут привести к повреждению динамики. На модифицированные динамики не распространяется гарантия производителя. гарантия.

Базовый осмотр

1.	Ослабьте винты, чтобы исключить помехи от отделки кузова и окружающие детали, а затем снимите динамик.

2.	После снятия динамика проверьте качество звука динамика с помощью разъем вставлен.

Индивидуальный осмотр

Аномальная вибрация

(1)	Перед заменой убедитесь, что крепежные винты должным образом затянуты. динамик.

(2)	Переустановите динамик и убедитесь, что проблема устранена.

(3)	Если симптом не исчезает, замените динамик на новый.

Шум

(1)	Убедитесь, что разъем динамика правильно подключен, и переустановите разъем при необходимости.

(2)	Если в режиме радио возникают шумы, переключитесь в режим медиаплеера.

(3)

Если шумы возникают в обоих режимах, замените динамик на новый. один.

Если шумы возникают только в режиме радио, плохое радио причиной является прием, поэтому не заменяйте динамик.

Звук плохой

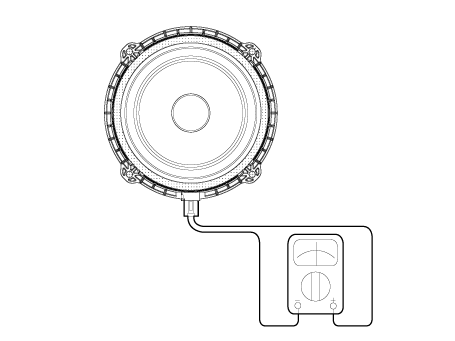

(1)	Проверьте плюсовую (+) и отрицательную (-) клеммы динамика с помощью омметр.

Удаление

Центральный динамик

1.	Отсоедините отрицательную клемму аккумулятора.

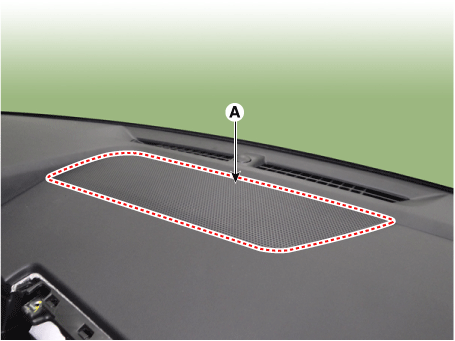

2.	Снимите решетку центрального динамика (А) с помощью отвертки или съемника.

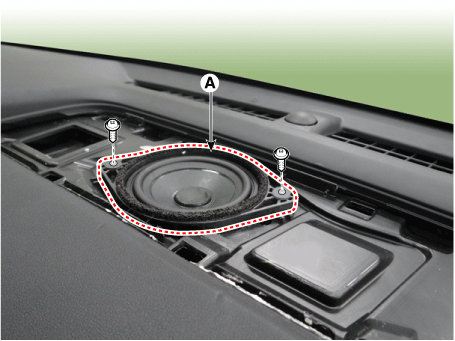

3.	Снимите центральный динамик (А) после ослабления крепежных винтов.

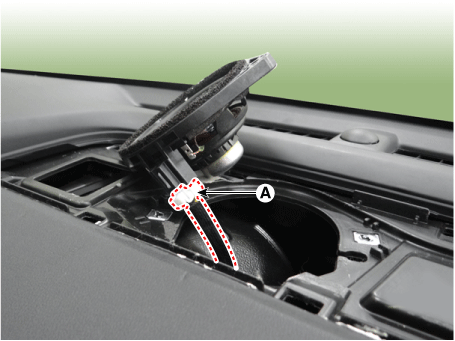

4.	Отсоедините разъем центрального динамика (А).

Твитер Динамик

1.	Отсоедините отрицательную клемму аккумулятора.

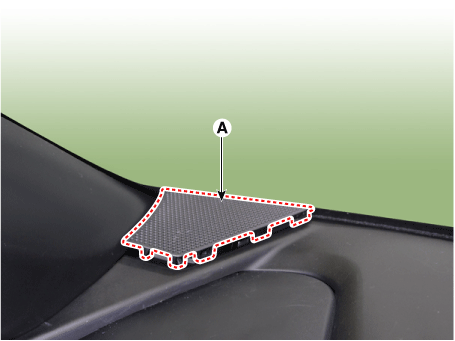

2.	Снимите решетку высокочастотного динамика (А) с помощью отвертки или съемника.

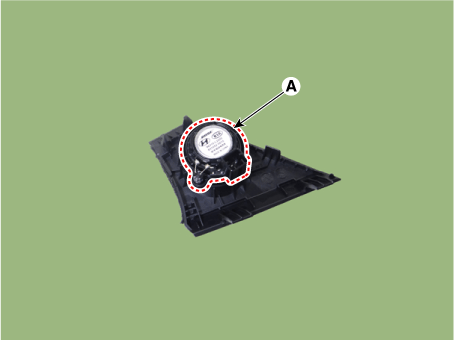

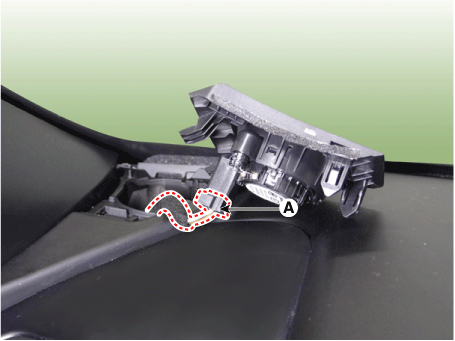

3.	Отсоедините разъем высокочастотного динамика (А).

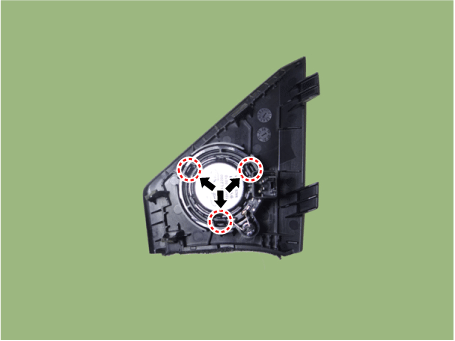

4.	Снимите высокочастотный динамик (A), сдвинув держатель в направлении стрелки.

Передний среднечастотный динамик

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

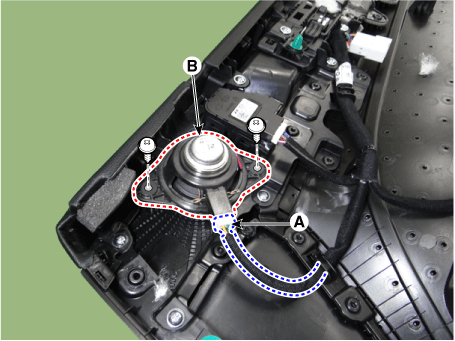

3.	Отсоедините разъем (A) и снимите передний среднечастотный динамик (B). путем ослабления винтов.

Динамик в передней двери

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите обивку передней двери. (См. Кузов — «Облицовка передней двери»)

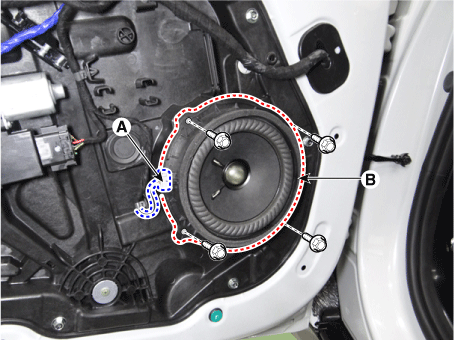

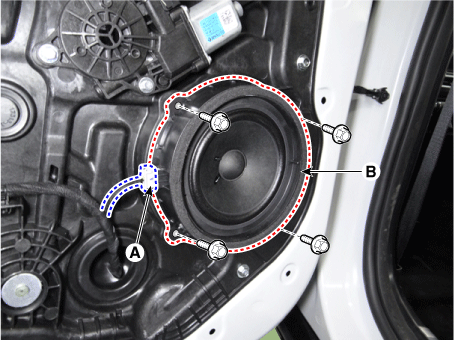

3.	Отсоедините разъем (A), а затем снимите динамик передней двери (B), ослабление болтов.

Динамик задней двери

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите обивку задней двери. (См. Кузов — «Облицовка задней двери»)

3.	Отсоедините разъем (А) и снимите динамик задней двери (В), ослабление болтов.

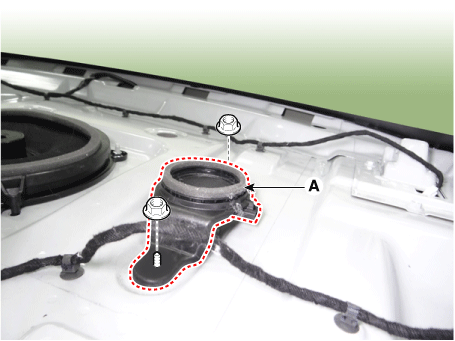

Объемный динамик

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите заднюю отделку лотка для пакетов. (См. Кузов — «Облицовка заднего лотка»)

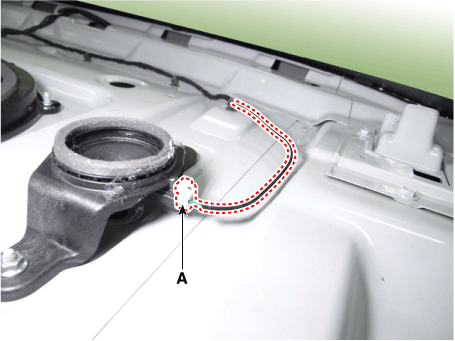

3.	Отсоедините разъем динамика объемного звучания (А).

4.	Снимите динамик объемного звучания (A) после ослабления крепежных гаек.

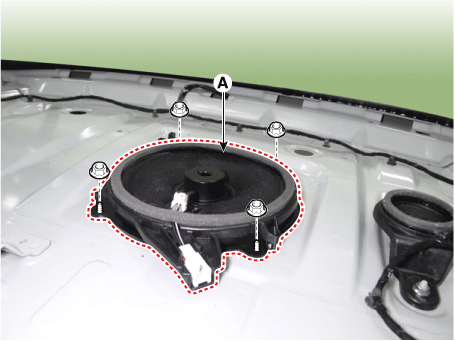

Динамик сабвуфера

1.	Отсоедините отрицательную клемму аккумулятора.

2.	Снимите заднюю отделку лотка для пакетов. (См. Кузов — «Облицовка заднего лотка»)

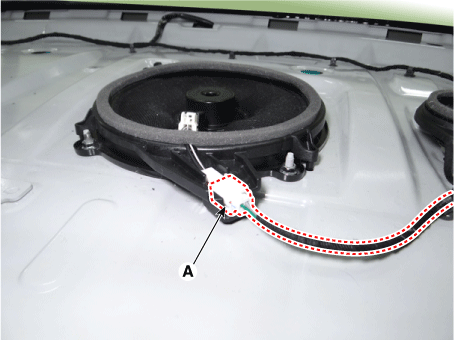

3.	Отсоедините разъем низкочастотного динамика (A).

4.	Снимите низкочастотный динамик (A) после ослабления крепежных гаек.

Монтаж

1.	Установите в порядке, обратном снятию.
