Kia Optima: Автоматическая система управления коробкой передач / рычаг переключения передач

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Автоматическая трансмиссия / Автоматическая система управления коробкой передач / Рычаг переключения передач

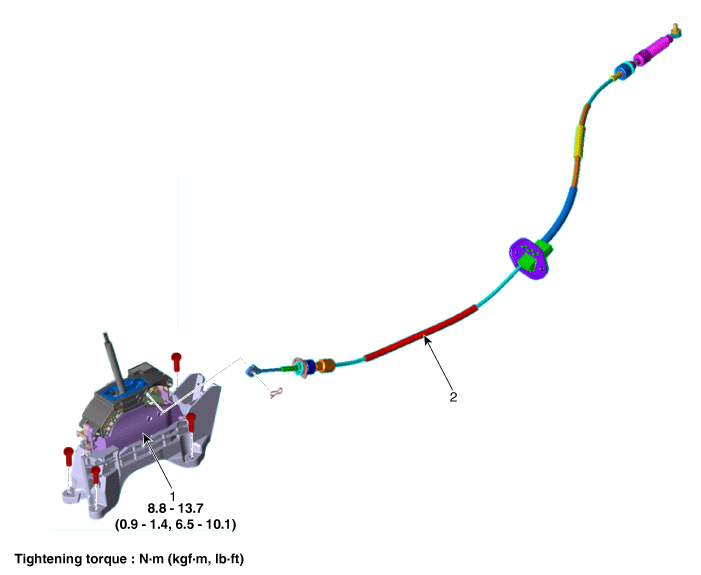

Компоненты и расположение компонентов

Компонент

1. Рычаг переключения передач в сборе

2. Трос переключения передач в сборе

Процедуры ремонта

Удаление

1.	Переключите передачу на «N».

2.	Снимите напольную консоль в сборе. (См. Кузов — «Узел напольной консоли»)

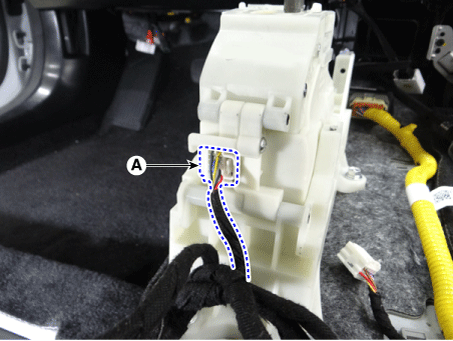

3.	Отсоедините главный разъем (А).

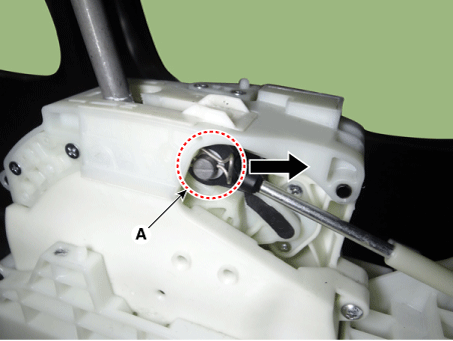

4.	Снимите стопорный штифт (А).

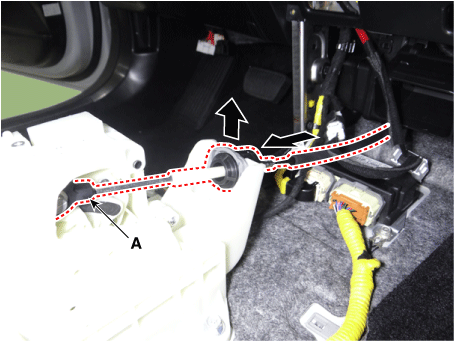

5.	Снимите трос переключения передач (А) с рычага переключения передач.

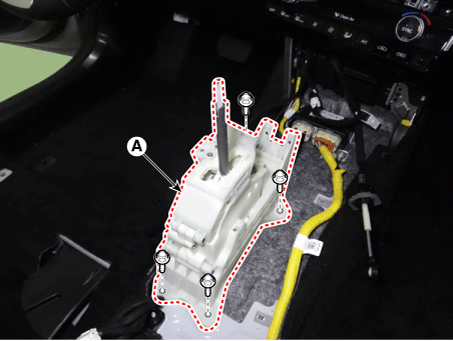

Снимите узел рычага переключения передач (А).

Момент затяжки :

8,8–13,7 Н·м (0,9–1,4 кгс·м, 6,5–10,1 фунт-фут)

Монтаж

Установите в порядке, обратном снятию.

•	Установите трос переключения после проверки направления выступа для предотвращения неправильной сборки.

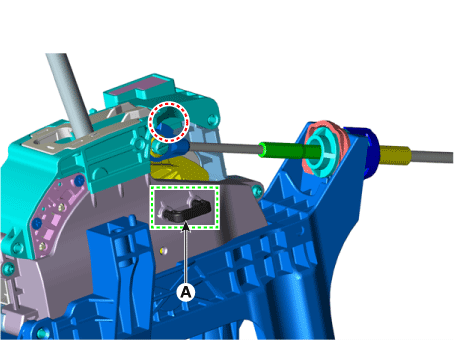

•	Перед установкой вставьте «фиксирующий штифт диапазона N» (A) рычаг переключения передач после проверки рычага переключения передач и ручного управления рычаг находится в диапазоне "N".

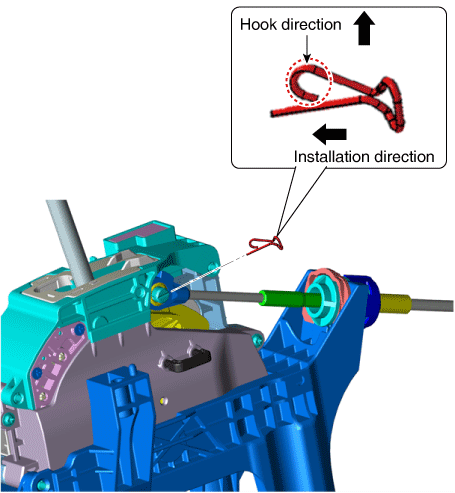

•	Обратите внимание на направление установки стопорного штифта и установите шпильку крючком вверх.

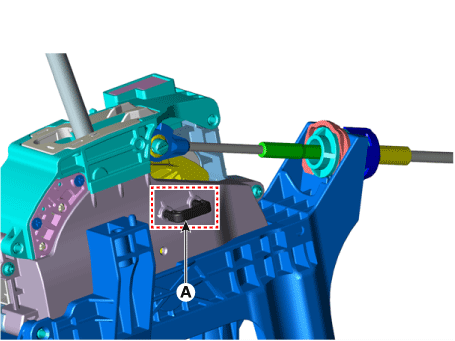

•	Обязательно избавьтесь от «фиксирующего штифта диапазона N» (A) после установка рычага переключения передач в сборе.
