Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Усовершенствованная система помощи водителю (ADAS) / Задний угловой радар

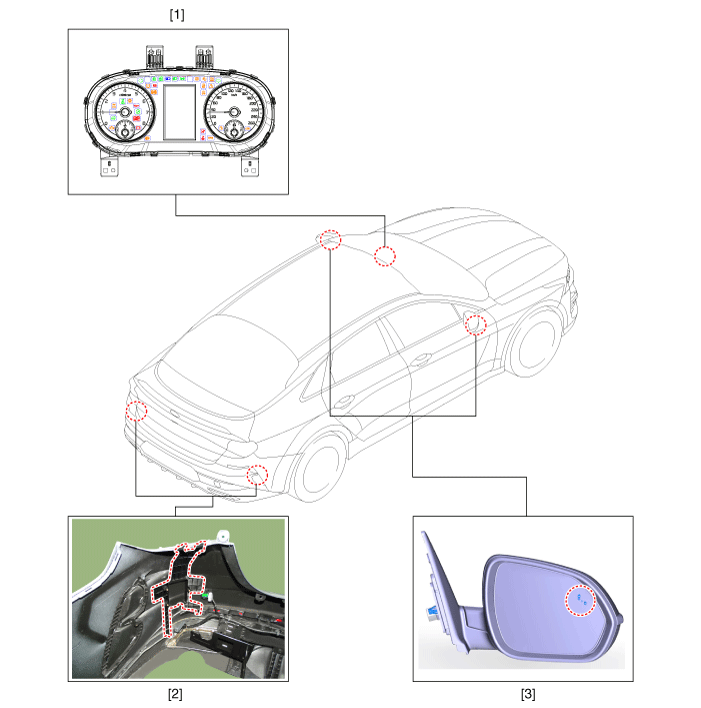

Компоненты и расположение компонентов

Компоненты

1. Кластер (меню настроек пользователя)
2. Задний угловой радар

3. Задний угловой радиолокационный индикатор

Описание и работа

Описание

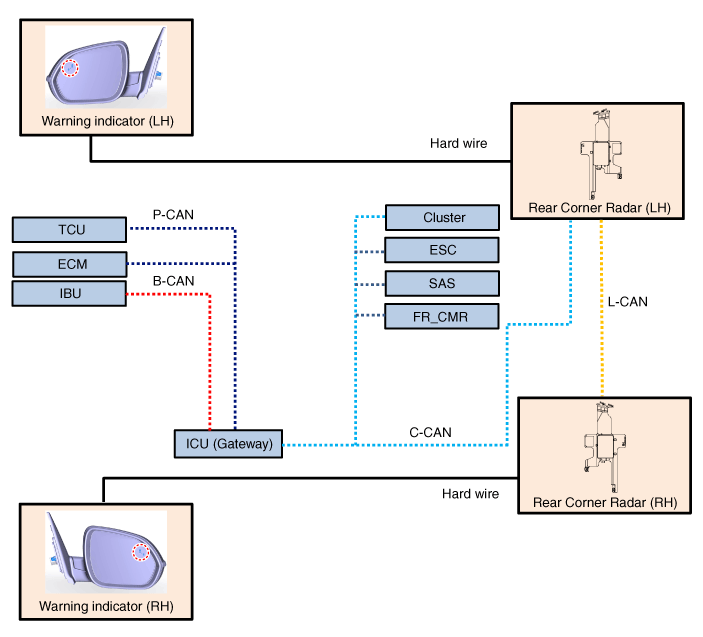

Системный интерфейс

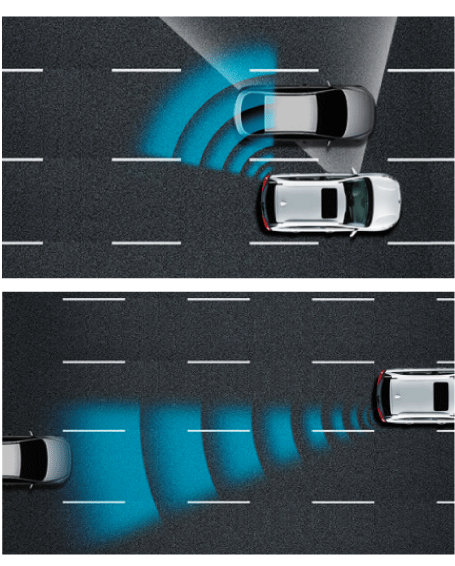

Системная функция

•	Предупреждение о столкновении в слепых зонах (BCW) Эта система использует звуковое предупреждение и сигнал BCW на зеркале, когда обнаружение транспортного средства в слепой зоне или при приближении транспортного средства на высокой скорости.

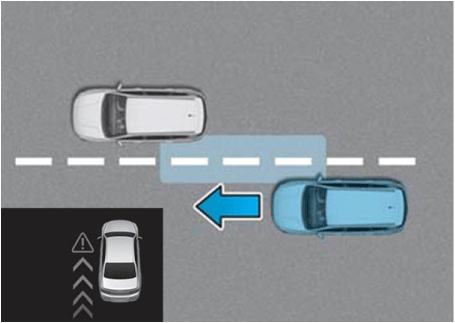

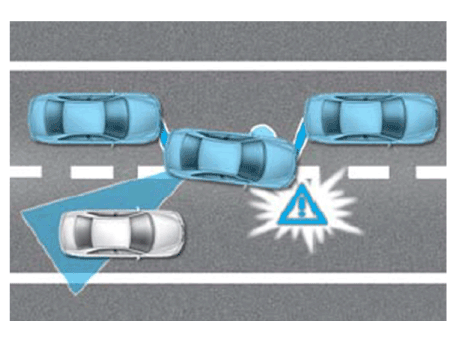

•	Система предотвращения столкновений в слепых зонах (BCA) Если происходит выезд с полосы движения, BCA немедленно активируется для выполнения дифференциальное торможение на переднем колесе с противоположной стороны.

•	Система помощи при безопасном выходе (SEA) При выходе из транспортного средства SEA генерирует сигнал тревоги, чтобы предупредить другое транспортное средство. приближается сзади.

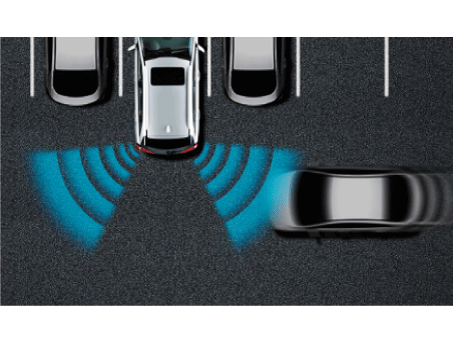

•	Предупреждение о столкновении сзади при перекрестном движении (RCCW) Когда автомобиль движется задним ходом, RCCW подает сигнал тревоги водителю. другой автомобиль приближается сзади.

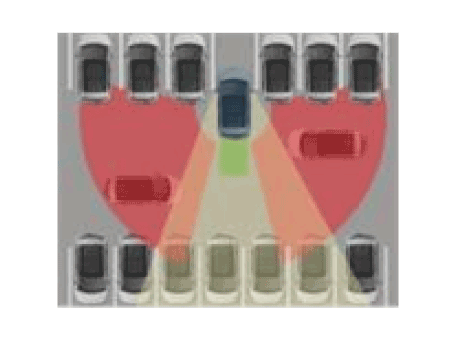

•	Система предотвращения столкновений при перекрёстном движении сзади (RCCA) Предупреждает водителя, когда он чувствует приближение автомобиля сзади диапазон, когда автомобиль находится в положении заднего хода (R). Система предотвращения столкновений задействует тормоза в случае столкновения риск.

Тревога

Столкновение в слепых зонах Предупреждение (BCW)

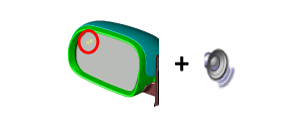

	Предупреждение	Описание

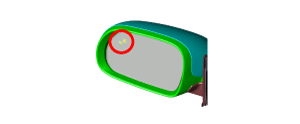

1-1		Если движущееся транспортное средство входит в зону предупреждения
1-2		Если внимание водителя к перестроению обнаружено во время первого предупреждение : Включите сигнальную лампу поворота

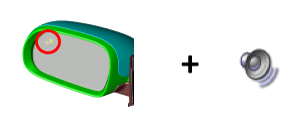

2		Если внимание водителя к перестроению обнаружено во время первого предупреждение

Предотвращение столкновений в слепых зонах Ассистент (BCA)

Уровень	Предупреждение	Описание
2		В случае выезда за пределы полосы дифференциальное торможение переднего колеса на Обратная сторона.

Задний перекрестный трафик Предупреждение о столкновении (RCCW)

Уровень	Предупреждение	Описание
1		Если движущееся транспортное средство входит в зону предупреждения

Задний перекрестный трафик Система предотвращения столкновений (RCCA)

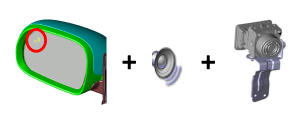

Уровень	Предупреждение	Описание
2		Управление торможением в случае опасности столкновения

Состояние предупреждения

Столкновение в слепых зонах Предупреждение (BCW)

Условие активации BCW

(1)	USM: 「Помощь водителю > Безопасность в слепых зонах > Активная помощь или Только предупреждение」

(2)	Скорость автомобиля: 20–255 км/ч (12–155 миль/ч)

(3)	Относительная скорость автомобиля: от -15 до 255 км/ч (от -9 до 158 миль/ч) (Отрицательное значение относится к расстоянию до автомобиля впереди.)

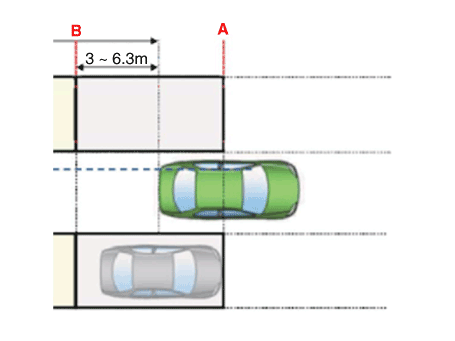

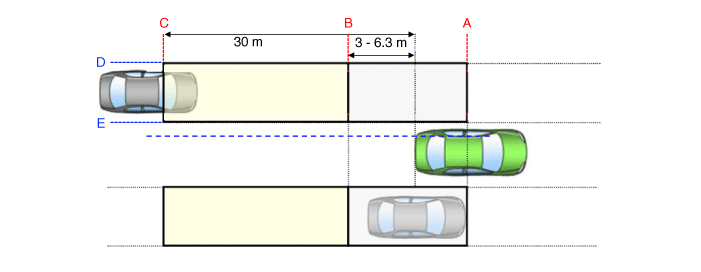

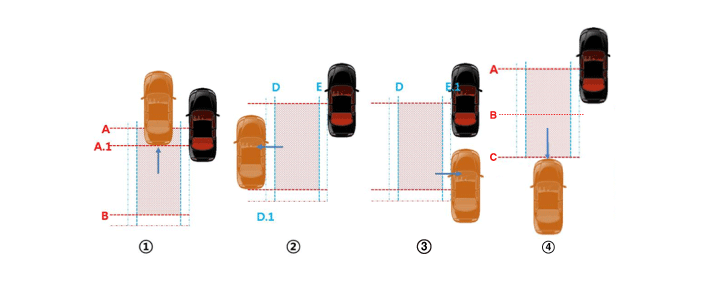

Зона предупреждения

от A до B: слепая зона

B to C: Закрытие зоны транспортных средств

(1)

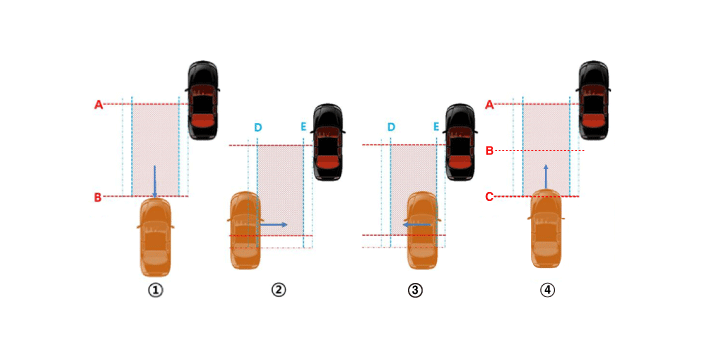

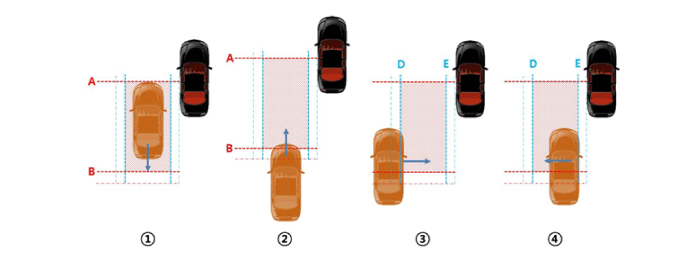

Условия включения предупреждения о слепых зонах

① Весь кузов целевого автомобиля находится за линией А.

② Любая часть целевого транспортного средства пересекает линию B.

③ Любая часть целевого транспортного средства, пересекающая линию D и въезжающая в нее.

④ Вся часть целевого транспортного средства проходит E.

(2)

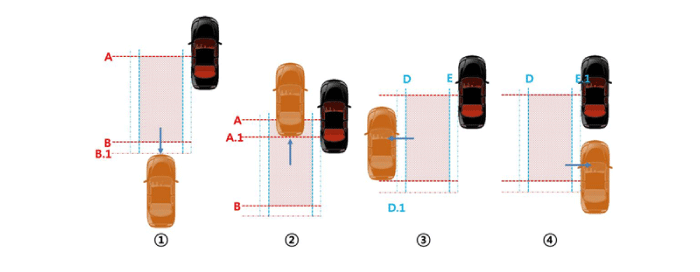

Условия для выключения предупреждения о слепых зонах

① Весь кузов целевого автомобиля перемещается за линию B.1.

② Весь кузов целевого транспортного средства пересекает линию A.1.

③ Весь кузов целевого транспортного средства пересекает линию D.1.

④ Весь кузов целевого транспортного средства пересекает линию E.1.

(3)

Условия включения предупреждения о закрытии автомобильной зоны

① Весь кузов целевого автомобиля находится перед линией Б.

② Любая часть целевого транспортного средства пересекает линию D.

③ Весь кузов целевого автомобиля пересекает линию E.

④ Во всех вышеперечисленных условиях время до столкновения (TTC) меньше чем 4,5 секунды.

(4)

Условия для предупреждения о закрытии автомобильной зоны ВЫКЛ.

① Целевой автомобиль полностью пересекает линию A.1.

② Весь кузов целевого транспортного средства пересекает линию D.1.

③ Весь кузов целевого транспортного средства пересекает линию E.1.

④ Во всех вышеперечисленных условиях время до столкновения (TTC) меньше чем 4,5 секунды.

Предотвращение столкновений в слепых зонах Ассистент (BCA)

Условия активации BCA

(1)	USM: 「Помощь водителю > Безопасность в слепых зонах > Активная помощь」

(2)	Скорость автомобиля: 60–200 км/ч (40–120 миль/ч)

(3)	Те же условия работы камеры переднего вида

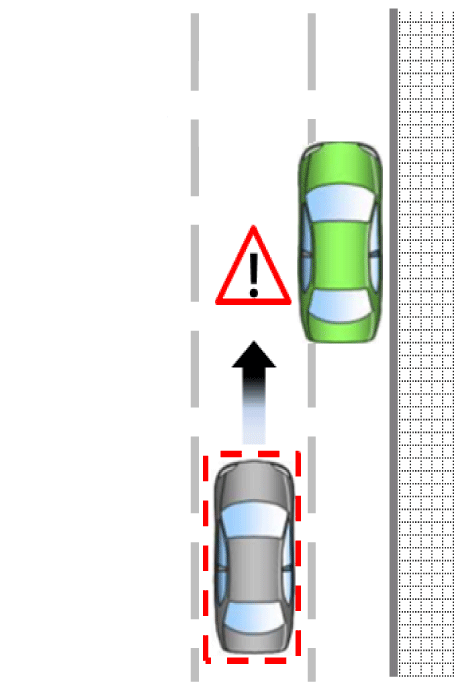

Помощь при безопасном выходе (МОРЕ)

Условие активации SEA

(1)	USM : Отметьте「Помощь водителю > Безопасность парковки > Безопасный выход Помощь」

(2)	Скорость автомобиля: от 0 до 3 км/ч (от 0 до 2 миль/ч) (Перед блокировкой двери поработайте в течение 10 минут после выключения зажигание.)

(3)	Относительная скорость автомобиля: более 5 км/ч (более 3 миль/ч)

(4)	Рабочее расстояние: 0–25 м (0–82,0 фута)

Задний перекрестный трафик Предупреждение о столкновении (RCCW)

Условия активации RCCW

(1)	USM : Проверка「Помощь водителю > Безопасность парковки > Задний перекрестный трафик Безопасность"

(2)	Положение рычага переключения передач: диапазон R

(3)	Скорость автомобиля: от -10 до 0 км/ч (от -7 до 0 миль/ч)

(4)	Относительная скорость автомобиля: более 5 км/ч (более 3 миль/ч)

(5)	Рабочее расстояние: 0,5–25 м (1,6–82,0 фута)

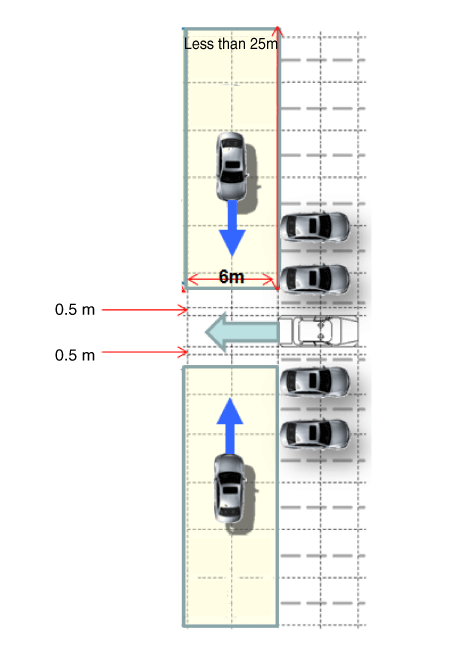

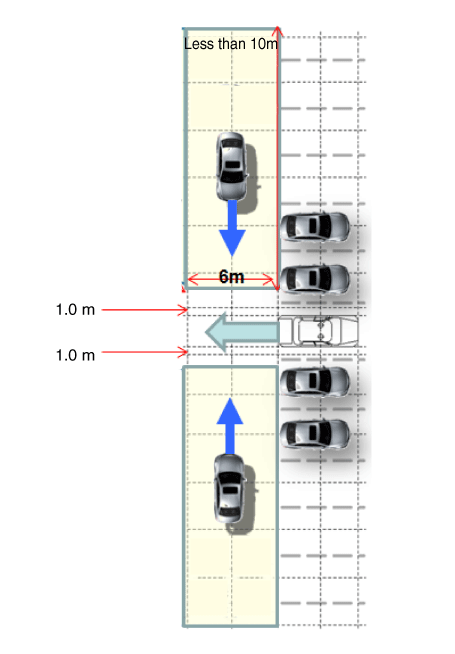

Зона предупреждения

(1)

Условия включения RCCW

① Условия: выбор рычага переключения передач «R» и скорость автомобиля 10 м3/ч или ниже. скорость, более 5 км/ч (более 3 миль/ч) относительная скорость автомобиля, Расстояние 0,5–25 м (1,6–82,0 фута).

② Генерируется предупреждение для целевого автомобиля, если он находится между 2,1–3,5 секунды в зависимости от времени до вмешательства (TTI) при входе целевой автомобиль находится в зоне предупреждения.

Задний перекрестный трафик Система предотвращения столкновений (RCCA)

Условия активации RCCA

(1)	USM : Проверка「Помощь водителю > Безопасность парковки > Задний перекрестный трафик Безопасность"

(2)	Положение рычага переключения передач: диапазон R

(3)	Скорость автомобиля: от -10 до 0 км/ч (от -7 до 0 миль/ч)

(4)	Относительная скорость автомобиля: более 5 км/ч (более 3 миль/ч)

(5)	Рабочее расстояние: 0,5–10 м (1,6–32,8 фута)

Зона предупреждения

(1)

Условия включения RCCA

③ Торможение целевого транспортного средства происходит в течение 2 секунд в зависимости от на ТТИ.

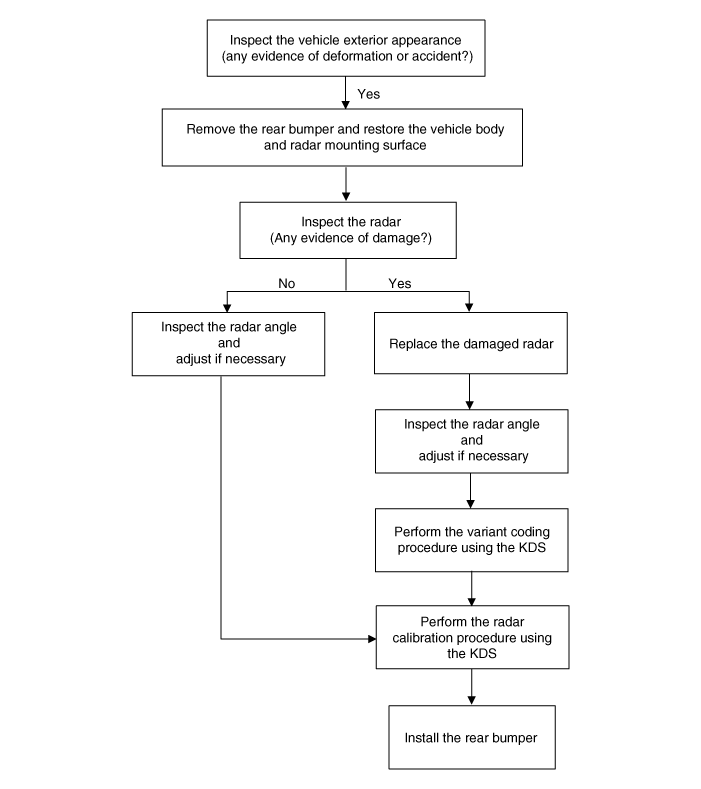

Поиск неисправностей

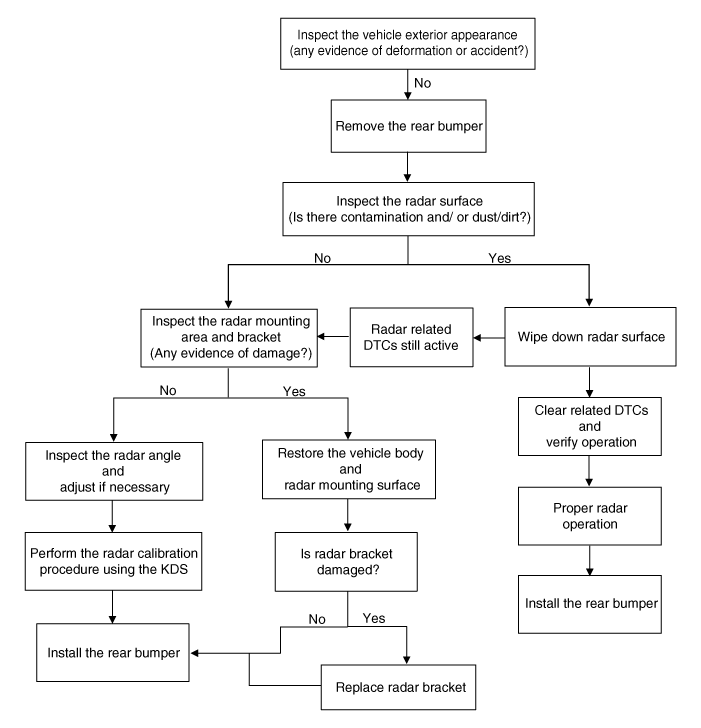

При появлении отсутствующих кодов DTC калибровки следуйте блок-схеме поиска и устранения неисправностей. ниже.

Если нет доказательств деформации или аварии

Если есть доказательства деформации или аварии
