Kia Optima: передний бампер/решетка радиатора

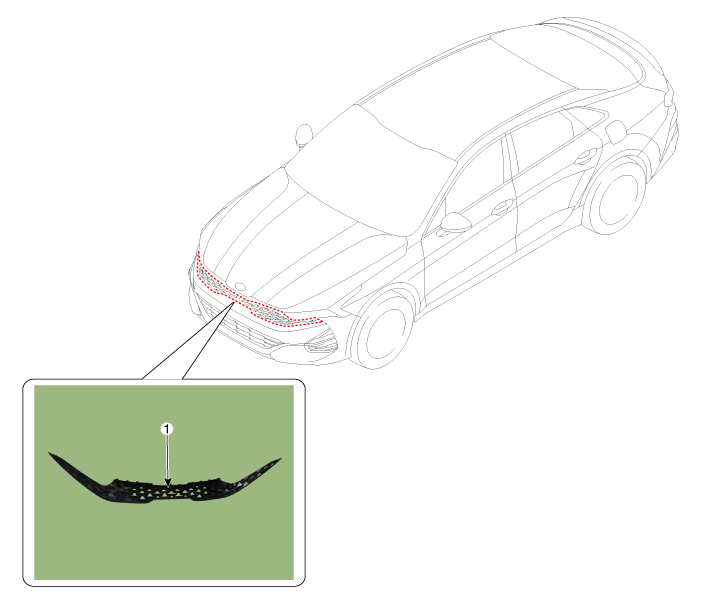

Компоненты и расположение компонентов
Процедуры ремонта
|
•
|
При снятии с помощью плоской отвертки или съемника оберните защитным
заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.
|
|
•
|
Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.
|
|
•
|
Наденьте перчатки, чтобы не поранить руки.
|
|
|
1.
|
Снимите передний бампер в сборе.
(См. Передний бампер — «Передний бампер в сборе»)
|
|
2.
|

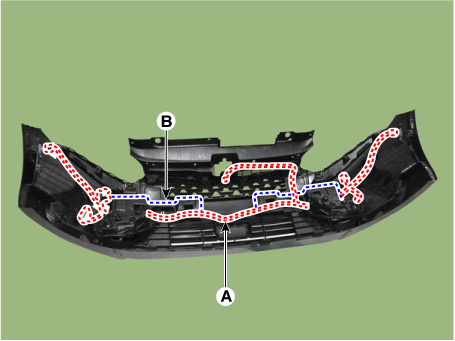

Отделите проводку переднего бампера (А).
|
|
3.
|
Снимите амортизатор переднего бампера (В).
|
|
4.
|

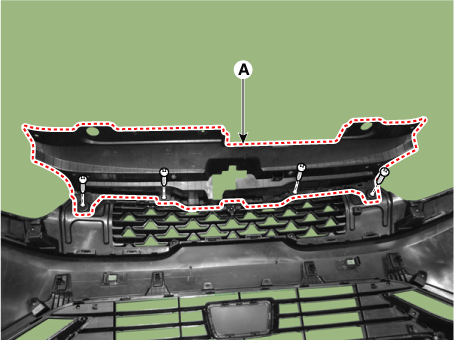

Ослабьте крепежные винты и снимите верхнюю крышку переднего бампера (А).
|
Будьте осторожны, чтобы не сломать его при снятии.
|
|
|
5.
|

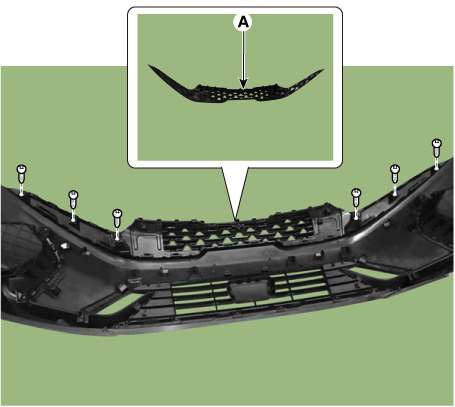

Ослабьте крепежные винты и снимите решетку радиатора (А).
|
Будьте осторожны, чтобы не сломать его при снятии.
|
|
|
6.
|
Для установки выполните процедуру удаления в обратном порядке.
|
Замените все поврежденные зажимы (или фиксаторы штифтового типа).
|
|
