Kia Optima: передний бампер / передний бампер в сборе

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Передний бампер / Передний бампер в сборе

Компоненты и расположение компонентов

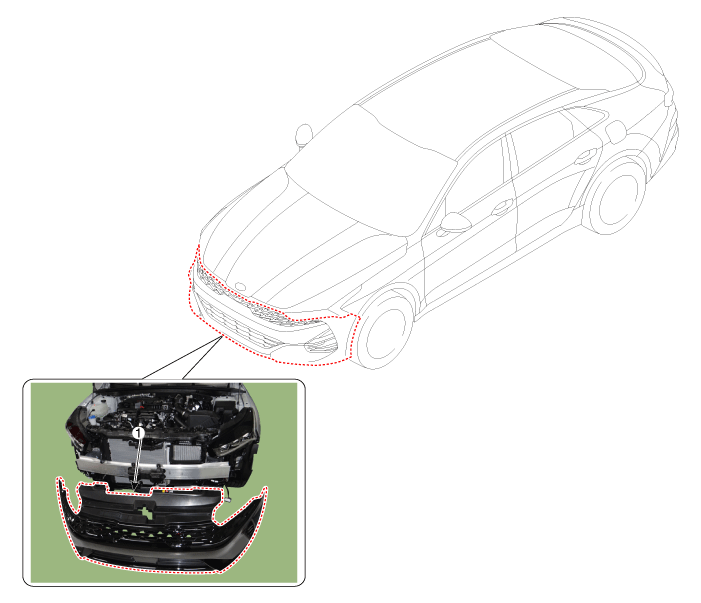

Расположение компонента

1. Передний бампер в сборе

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

•	Наденьте перчатки, чтобы не поранить руки.

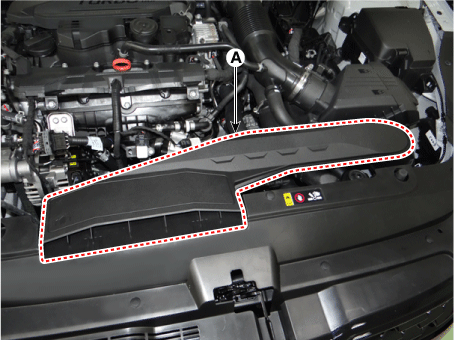

1.	Снимите воздуховод (А).

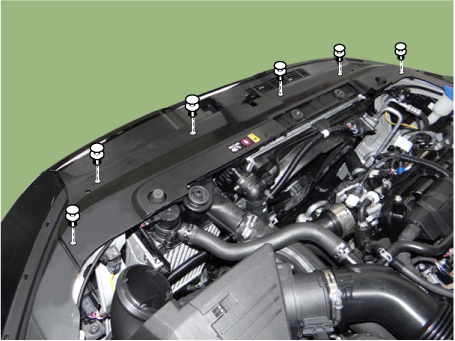

2.	Ослабьте зажимы крепления верхней крышки радиатора.

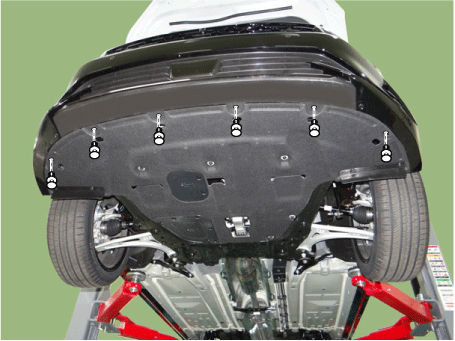

3.	Ослабьте нижние фиксаторы переднего бампера.

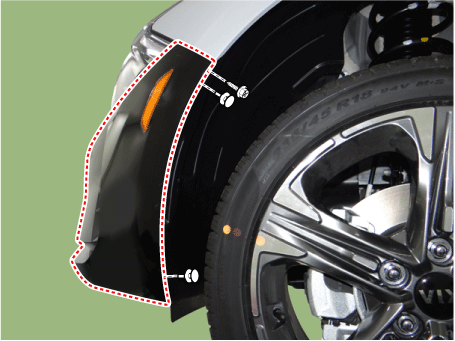

Ослабьте штифтовые фиксаторы и винты сбоку переднего бампера, отсоедините боковую часть переднего бампера.

Когда вы вытаскиваете передний бампер, боковая часть передней бампер может быть поврежден выступом.

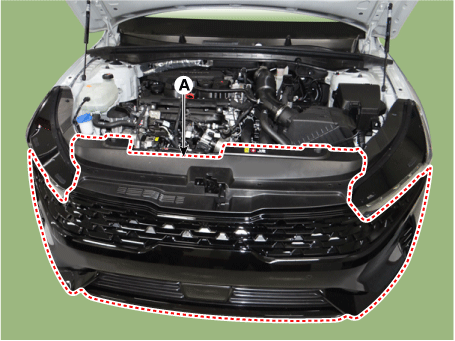

5.	Снимите передний бампер в сборе (А).

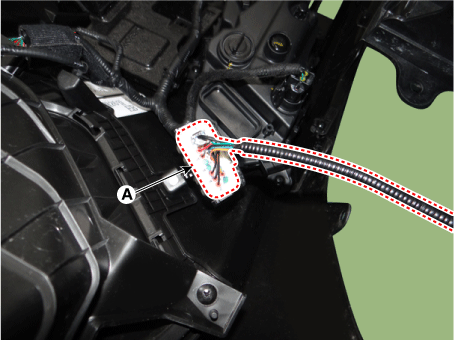

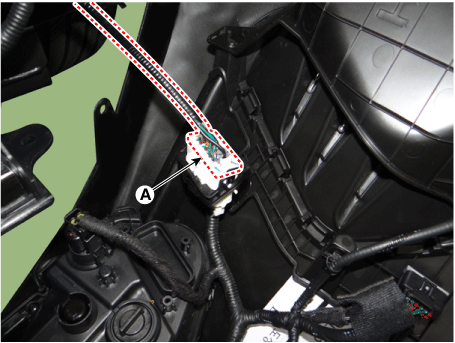

6.	Нажмите на стопорный штифт и отсоедините главный разъем переднего бампера (А). [левый] [Правый]

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъем подключен правильно.

•	Замените все поврежденные зажимы (или фиксаторы штифтового типа).
