Kia Optima: Система контроля улавливания паров топлива / Электромагнитный клапан управления продувкой (PCSV)

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Система контроля выбросов / Система контроля выбросов паров топлива / Электромагнитный клапан управления продувкой (PCSV)

Технические характеристики

Спецификация

Элемент	Спецификация
Сопротивление катушки (Ом)	22,0–26,0 [20°C (68°F)]

Принципиальные диаграммы

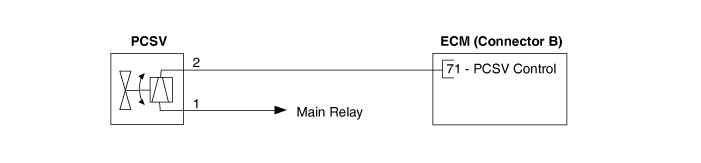

Принципиальная электрическая схема

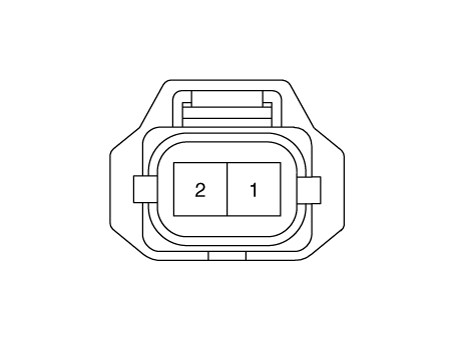

Соединитель жгута

Процедуры ремонта

осмотр

1.	Выключите зажигание.

2.	Отсоедините разъем PCSV.

3.	Измерьте сопротивление между клеммами 1 и 2 PCSV.

Убедитесь, что сопротивление находится в пределах спецификации.

Спецификация: 22,0–26,0 Ом [20°C (68°F)]

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите воздухоочиститель. (См. Механическая система двигателя — «Воздушный фильтр»)

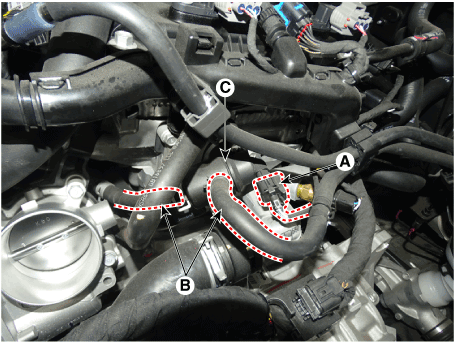

3.	Отсоедините разъем электромагнитного клапана управления продувкой (А).

4.	Отсоедините паровые шланги (В) от электромагнитного клапана управления продувкой.

5.	Снимите клапан (C) с расширительного бачка, потянув за него.

Монтаж

Установите в порядке, обратном снятию.

•	Установите компонент с указанным моментом затяжки.

•	Обратите внимание, что внутреннее повреждение может произойти, когда компонент сбрасывается. Если компонент упал, осмотрите его перед установка.

•	Соблюдайте осторожность, чтобы посторонние предметы не попали в клапан.
