Описание и работа

Описание

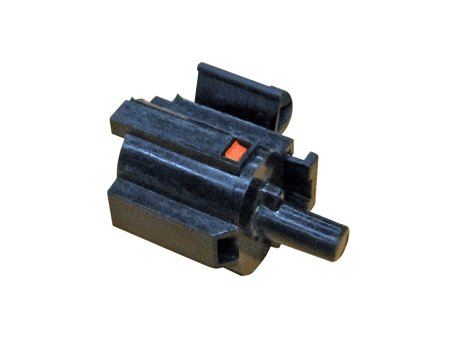

Датчик температуры окружающей среды расположен в передней части конденсатора и определяет температура окружающего воздуха. Это термистор отрицательного типа; сопротивление увеличится с более низкой температурой и уменьшаться с более высокой температурой.

Выход датчика будет использоваться для контроля температуры нагнетания, температуры управление дверью, управление уровнем двигателя вентилятора, управление смешанным режимом и в автомобиле контроль влажности.

•	Если температура окружающей среды ниже 2,0°C (35,6°F), компрессор кондиционера остановится. Компрессор будет работать вручную.

Процедуры ремонта

осмотр

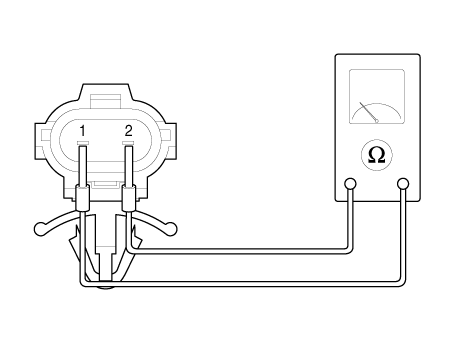

Проверьте сопротивление датчика температуры окружающего воздуха между клеммами. 1 и 2, изменяется ли она при изменении температуры окружающей среды.

1. Датчик окружающей среды (+)

2. Масса датчика

Спецификация

Температура окружающей среды [°C(°F)]	Сопротивление между клеммами 1 и 2 (кОм)
-30 (-22)	480,41
-20 (-4)	271,21
-10 (14)	158,18
0 (32)	95,10
10 (50)	58,50
20 (68)	37,32
30 (86)	24.26
40 (104)	16.13
50 (122)	10,95

Замена

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

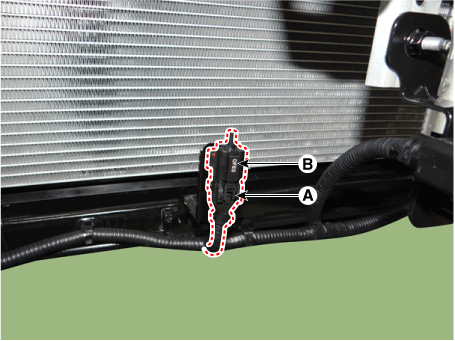

3.	Разъедините разъем (А) и снимите датчик температуры окружающего воздуха. (Б).

Для установки выполните процедуру удаления в обратном порядке.

•	Убедитесь, что разъемы подключены правильно.
