Kia Optima: Система освещения / Потолочная консольная лампа
Принципиальные диаграммы

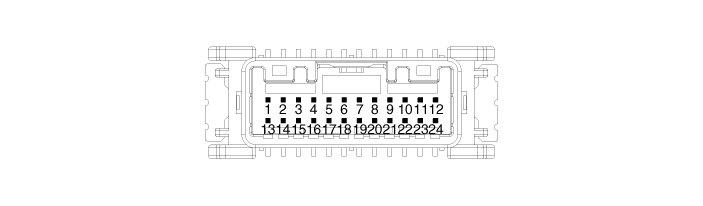

| Разъем и функция терминала |
| [Тип] |
|
Соединитель А
|
||
|
|
||
|
Приколоть
|
Кроме России Регион
|
только Россия
|
|
Функция
|
Функция
|
|
|
1
|
Батарея (+)
|
Батарея (+)
|
|
2
|
IGN1 (ПАБ)
|
-
|
|
3
|
IGN1 (СБР)
|
-
|
|
4
|
eCall ШИМ
|
-
|
|
5
|
-
|
-
|
|
6
|
кнопка eCall
|
кнопка eCall
|
|
7
|
-
|
-
|
|
8
|
eCall земля
|
eCall земля
|
|
9
|
Земля (Комната, Дверная лампа)
|
Земля (Комната, Дверная лампа)
|
|
10
|
PAB ВКЛ.
|
-
|
|
11
|
ПАБ ВЫКЛ.
|
-
|
|
12
|
Земля (PAB, SBR)
|
-
|
|
13
|
светодиод (красный)
|
светодиод (красный)
|
|
14
|
светодиод (зеленый)
|
светодиод (зеленый)
|
|
15
|
АКК
|
-
|
|
16
|
Нижний задний свет
|
Нижний задний свет
|
|
17
|
-
|
-
|
|
18
|
Дверь (-)
|
Дверь (-)
|
|
19
|
Сигнал лампы салона
|
Сигнал лампы салона
|
|
20
|
SBR (задний левый)
|
-
|
|
21
|
SBR (задний центр)
|
-
|
|
22
|
SBR (задний правый)
|
-
|
|
23
|
Земля (MCU eCall)
|
-
|
|
24
|
Земля (светодиод eCall)
|
Земля (светодиод eCall)
|

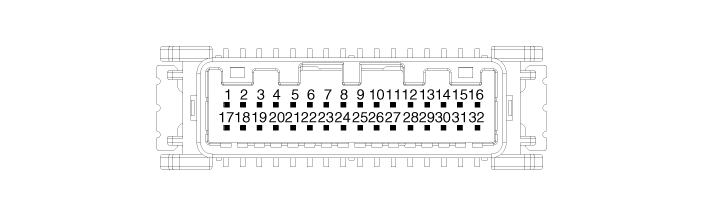

| [Тип Б] |
|
Соединитель А
|
||
|
|
||
|
Приколоть
|
Кроме региона России
|
только россия
|
|
Функция
|
Функция
|
|
|
1
|
Батарея (+)
|
Батарея (+)
|
|
2
|
IGN1 (ПАБ)
|
IGN1 (ПАБ)
|
|
3
|
-
|
-
|
|
4
|
eCall ШИМ
|
-
|
|
5
|
-
|
-
|
|
6
|
кнопка eCall
|
кнопка eCall
|
|
7
|
-
|
-
|
|
8
|
IGN1 (ETCS)
|
IGN1 (ETCS)
|
|
9
|
Земля (ПАБ, СБР, ТМУ)
|
Земля (ПАБ, СБР, ТМУ)
|
|
10
|
-
|
-
|
|
11
|
-
|
-
|
|
12
|
eCall земля
|
eCall земля
|
|
13
|
Земля (Комната, Дверная лампа)
|
Земля (Комната, Дверная лампа)
|
|
14
|
PAB ВКЛ.
|
PAB ВКЛ.
|
|
15
|
ПАБ ВЫКЛ.
|
ПАБ ВЫКЛ.
|
|
16
|
Дверь (-)
|
Дверь (-)
|
|
17
|
светодиод (красный)
|
светодиод (красный)
|
|
18
|
светодиод (зеленый)
|
светодиод (зеленый)
|
|
19
|
АКК
|
-
|
|
20
|
Нижний задний свет
|
Нижний задний свет
|
|
21
|
IGN1 (СБР)
|
IGN1 (СБР)
|
|
22
|
Сигнал лампы салона
|
Сигнал лампы салона
|
|
23
|
-
|
-
|
|
24
|
-
|
-
|
|
25
|
SBR (задний левый)
|
SBR (задний левый)
|
|
26
|
SBR (задний центр)
|
SBR (задний центр)
|
|
27
|
SBR (задний правый)
|
SBR (задний правый)
|
|
28
|
Земля (MCU eCall)
|
Земля (MCU eCall)
|
|
29
|
Земля (светодиод eCall)
|
Земля (светодиод eCall)
|
|
30
|
-
|
-
|
|
31
|
-
|
-
|
|
32
|
-
|
-
|
Процедуры ремонта
| осмотр |
| 1. |
Снимите лампу верхней консоли. (См. Система освещения — «Лампа на потолочной консоли») |
| 2. |

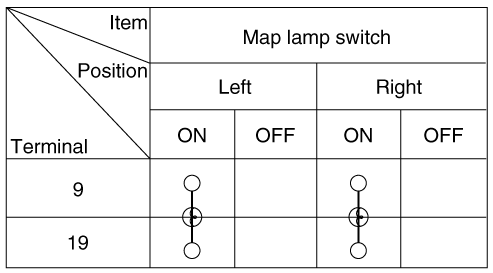

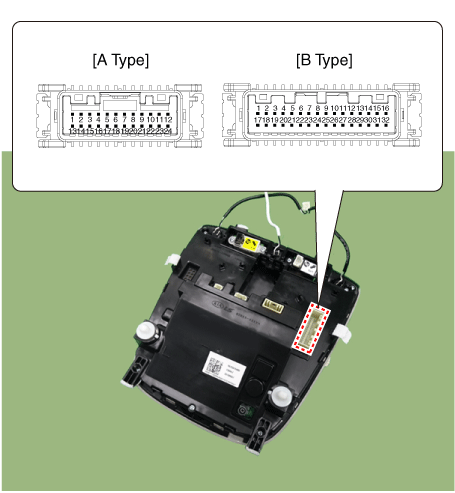

Проверьте целостность цепи между клеммами.
[Тип]

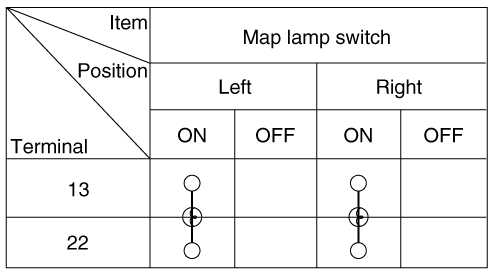

[Тип Б]
|
| Удаление |
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |

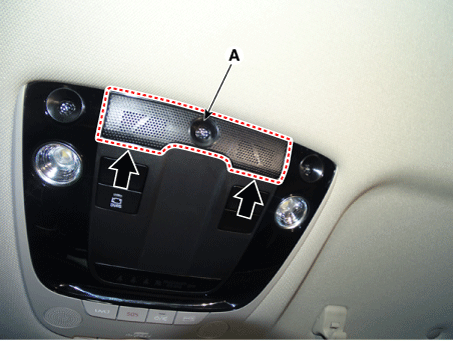

Снимите решетку микрофона лампы потолочной консоли (A) с помощью плоской отвертки. или ремувер.
|
| 3. |

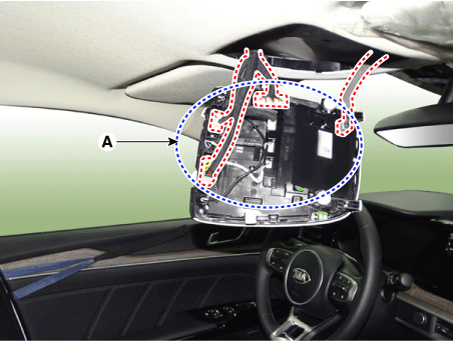

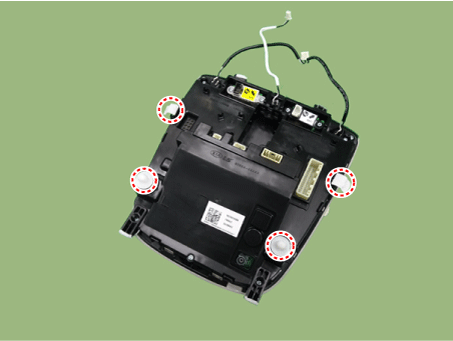

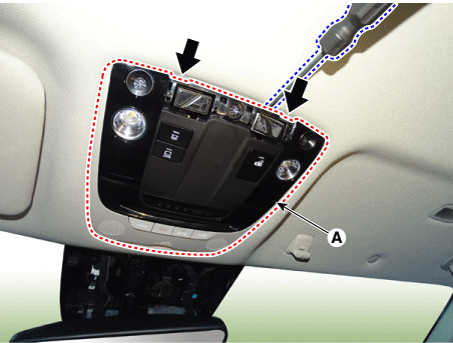

Снимите лампу потолочной консоли (A) с помощью плоской отвертки. или ремувер.
|
| 4. |

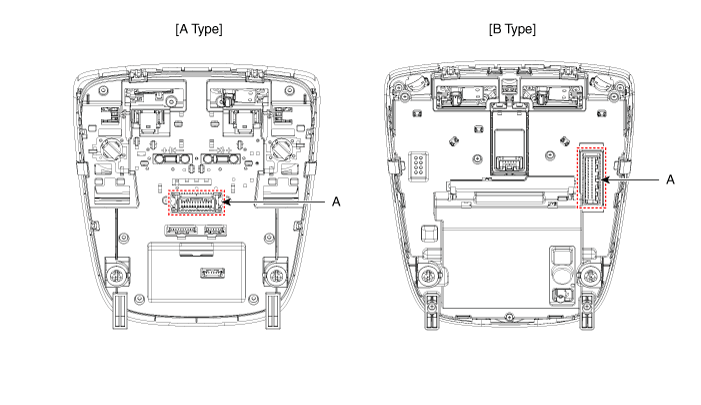

Отсоедините все разъемы (А) от лампы на потолке.
|
| Монтаж |
| 1. |
Устанавливайте в порядке, обратном снятию. |
Лампа в багажнике
Процедуры ремонта
Удаление
1.
Отсоедините отрицательную клемму аккумулятора.
2.
Снимите фонарь освещения багажника (А), нажав на крючок.
...
Задний комбинированный фонарь
Компоненты и расположение компонентов
Расположение компонента
1. Задний фонарь
2. Стоп-сигнал
3. Задний/стоп-сигнал
4. Фонарь заднего хода
5. Лампа указателя поворота
Схема...
