Киа Оптима: Гидравлическая система / Масляный насос

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Автоматическая трансмиссия / Гидравлическая система / Масляный насос

Процедуры ремонта

Удаление

Если ATF вытекает из-за повреждения уплотнительного кольца, замените уплотнительное кольцо новым. один.

(См. Масляный насос - «Замена»)

Сборка масляного насоса

1.	Снимите автоматическую коробку передач в сборе. (См. Система автоматической коробки передач — «Автоматическая коробка передач»)

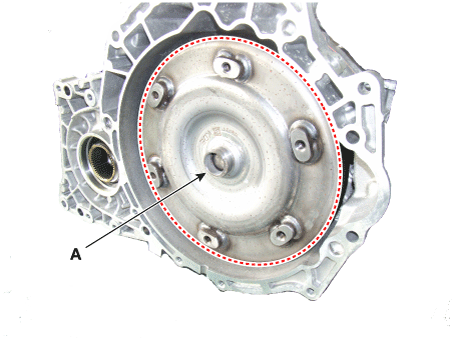

2.	Снимите преобразователь крутящего момента (А).

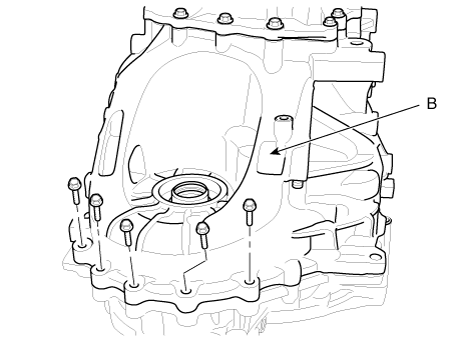

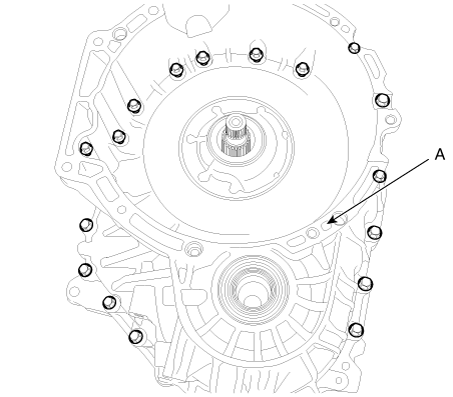

Снимите корпус гидротрансформатора (А) с картера коробки передач (В).

Момент затяжки :

27,5–34,3 Н·м (2,8–3,5 кгс·м, 20,3–25,3 фунт-сила·фут)

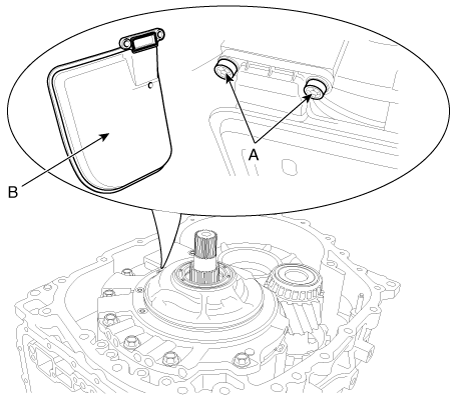

Снимите масляный фильтр (В) после ослабления болтов (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

Будьте осторожны, чтобы инструмент не мешал коробке передач. случае при ослаблении болта.

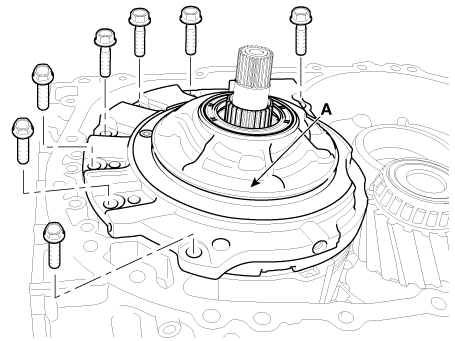

Снимите масляный насос (А), ослабив болты.

Момент затяжки :

19,6–25,5 Н·м (2,0–2,6 кгс·м, 14,5–18,8 фунт-сила·фут)

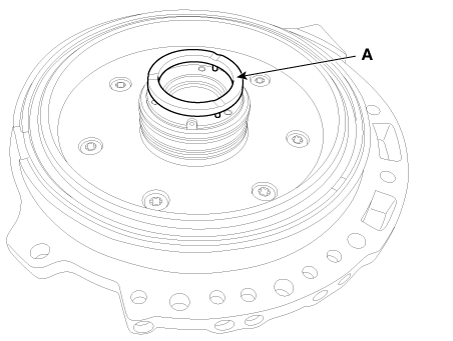

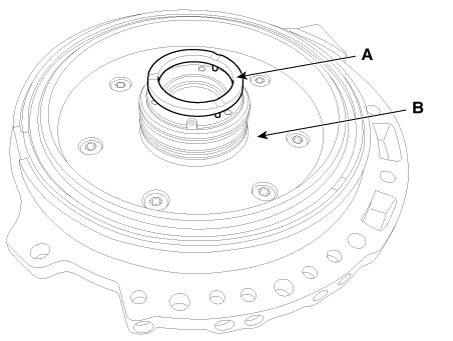

6.	Снимите упорную шайбу (А) с масляного насоса (В).

Монтаж

1.	Установите упорную шайбу (А) на узел масляного насоса (В).

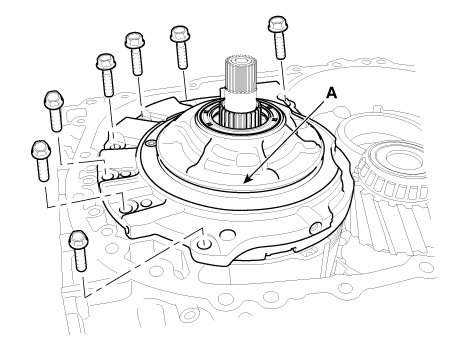

Установите узел масляного насоса (А).

Момент затяжки :

19,6–25,5 Н·м (2,0–2,6 кгс·м, 14,5–18,8 фунт-сила·фут)

•	При сборке масляного насоса следите за тем, чтобы не отсоединить шайба от масляного насоса.

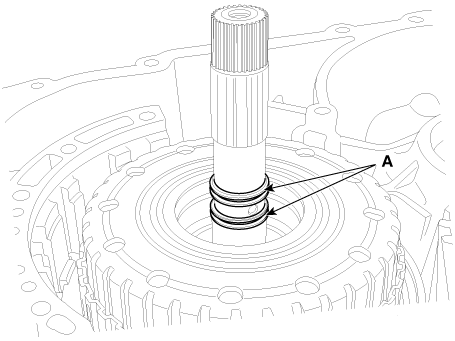

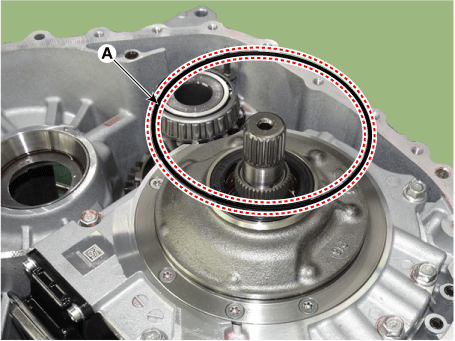

•	Будьте осторожны, чтобы не повредить уплотнительные кольца входного вала. (A) из-за столкновения с первичным валом при сборке масляного насоса.

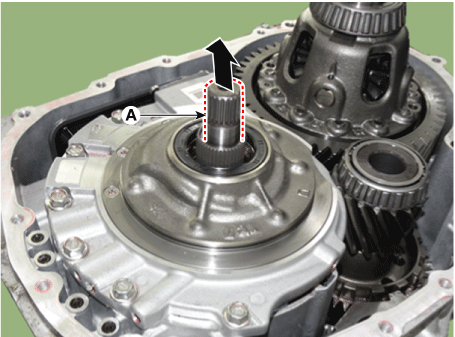

После затяжки болтов крепления масляного насоса проверьте движение входного вал составляет 0,55–0,85 мм (0,0217–0,03346457 дюйма), потянув за шлицевое соединение. (А) в направлении вверх.

Если значение перемещения входного вала не соответствует спецификации, снимите масляный насос в сборе и замените упорную шайбу (A) на новый подходящей толщины.

Установите масляный фильтр (А).

Момент затяжки :

9,8–11,8 Н·м (1,0–1,2 кгс·м, 7,2–8,7 фунт-фут)

После правильной сборки масляного фильтра затяните гайку с заданный крутящий момент.

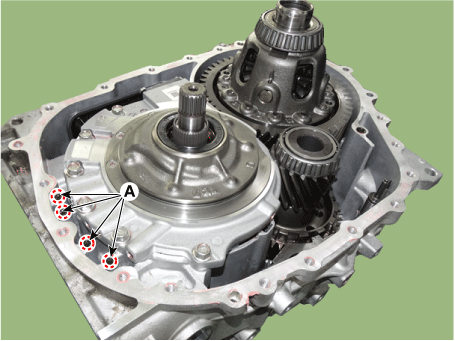

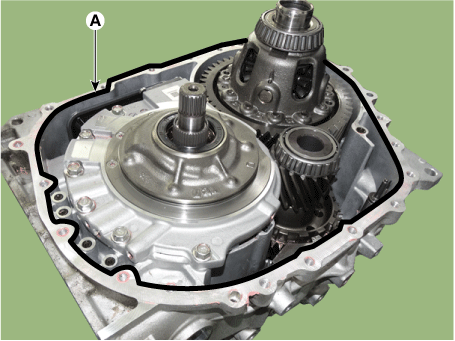

Нанесите герметик (А) на поверхность картера коробки передач.

Рекомендуемый герметик: Three bond 1281B или LOCTITE FMD-546.

Установите корпус гидротрансформатора (А) на картер коробки передач (В).

Момент затяжки :

27,5–34,3 Н·м (2,8–3,5 кгс·м, 20,3–25,3 фунт-сила·фут)

•	Перед установкой проверьте состояние уплотнения трубы (A) в сборе. корпус преобразователя.

•	Будьте осторожны, чтобы не защемить и не повредить уплотнительное кольцо масляного насоса. при установке корпуса преобразователя.

Установите гидротрансформатор (А).

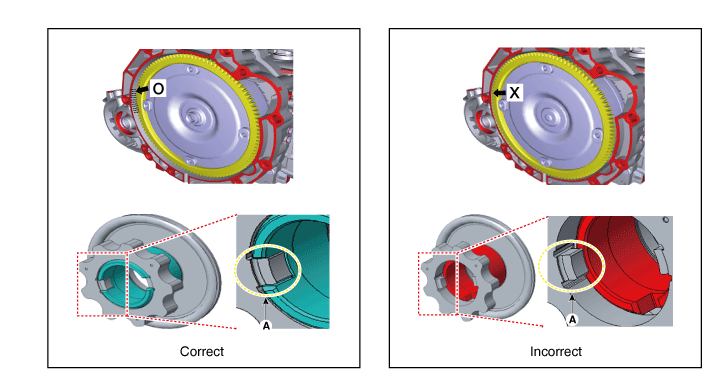

•	Идеально подходит для сборки с ведущей шестерней внутри масла насоса, соберите гидротрансформатор, вращая его.

•	Если гидротрансформатор был установлен неправильно, шпонка (А) шестерни масляного насоса может быть повреждена при установке трансмиссия к двигателю.

8.	Установите автоматическую коробку передач в сборе. (См. Система автоматической коробки передач — «Автоматическая коробка передач»)

Замена

уплотнительное кольцо

1.	Снимите автоматическую коробку передач в сборе. (См. Система автоматической коробки передач — «Автоматическая коробка передач»)

2.	Снимите преобразователь крутящего момента.

Снимите картер сцепления (А) с картера коробки передач (В).

Момент затяжки :

27,5–34,3 Н·м (2,8–3,5 кгс·м, 20,3–25,3 фунт-сила·фут)

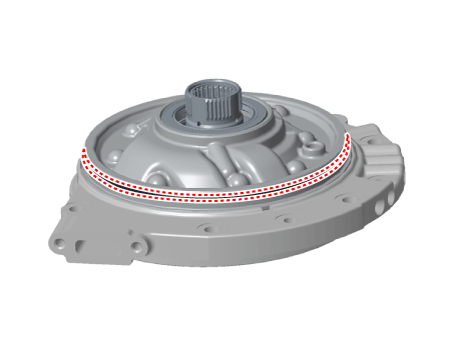

4.	Замените уплотнительное кольцо (А) новым.

Нанесите герметик (А) на поверхность картера коробки передач.

Рекомендуемый герметик: Three bond 1281B или LOCTITE FMD-546.

Установите корпус гидротрансформатора (А) на картер коробки передач (В).

Момент затяжки :

27,5–34,3 Н·м (2,8–3,5 кгс·м, 20,3–25,3 фунт-сила·фут)

•	Перед установкой проверьте состояние уплотнения трубы (A) в сборе. корпус преобразователя.

•	Будьте осторожны, чтобы не защемить и не повредить уплотнительное кольцо масляного насоса. при установке корпуса преобразователя.

Установите гидротрансформатор (А).

•	Идеально подходит для сборки с ведущей шестерней внутри масла насоса, соберите гидротрансформатор, вращая его.

•	Если гидротрансформатор был установлен неправильно, шпонка (А) шестерни масляного насоса может быть повреждена при установке трансмиссия к двигателю.

8.	Установите автоматическую коробку передач в сборе. (См. Система автоматической коробки передач — «Автоматическая коробка передач»)
