Kia Optima: Рулевое колесо / Рулевое колесо с подогревом

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Рулевая система / Руль / Рулевое колесо с подогревом

Описание и работа
Описание

Система обогрева рулевого колеса улучшает температурный комфорт водителя за счет подогрев руля при ручном выборе.

1.

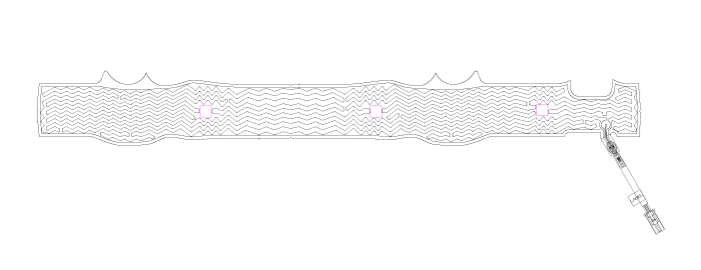

Подушка с подогревом

Элемент
Спецификация
Напряжение
75 Вт ± 10 % (13,5 В)
Сопротивление нагреваемой подушке
1,95 ± 0,2 Ом [21–23 °C (69,8–73,4 °F)]
сопротивление NTC
10,0 кОм ± 3 % [25 °C (77 °F)]
8,875–11,27 кОм [при 23–27 °C (73,4–80,6 °F)]

Принципиальные диаграммы

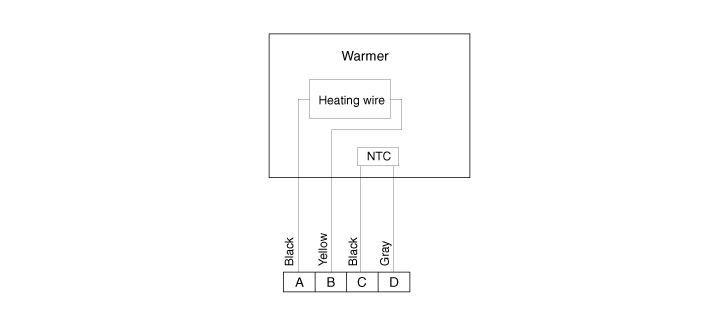

Схема системы

Рулевое колесо с подогревом блокнот

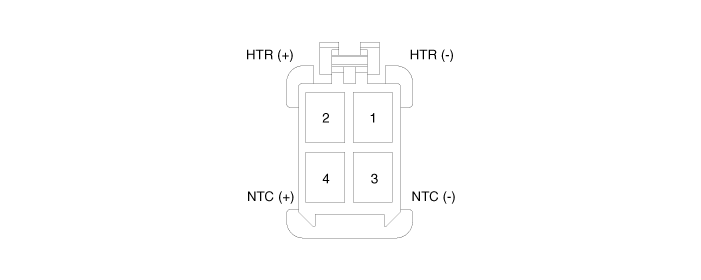

Соединитель жгута

Терминал Функция

Корпус
Приколоть
Функция
Цвет провода
Подушечка
1
ЗЕМЛЯ
Черный
2
НАГРЕВАТЕЛЬ
Желтый
3
НТЦ -
Черный
4
НТЦ +
Серый

Процедуры ремонта
осмотр
1.

Измерьте сопротивление NTC и нагревательной пластины.

–

Сопротивление NTC (черный/серый):

10,0 кОм ± 3 % [25 °C (77 °F)]

8,875–11,27 кОм [при 23–27 °C (73,4–80,6 °F)]

–

Сопротивление нагревательного элемента (черный/желтый): 1,95 ± 0,2 Ом [21–23 °C (69,8–73,4 °F)]

2.

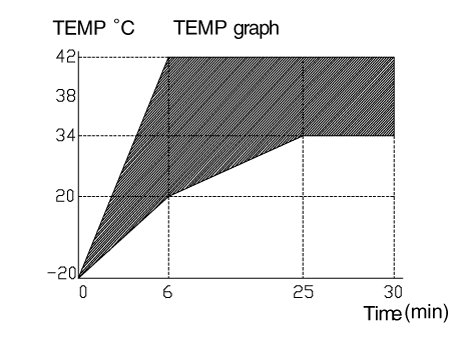

Измерьте температуру.

–

Температура сцепления с поверхностью колеса должна повышаться от -20 °C (-4 °F) до 20 °C (68 °F) в течение 6 минут

–

Температура сцепления с поверхностью колеса должна поддерживаться в пределах 38 ± 4 °С (100,4 °С). ± 39,2 °F) через 25 минут

–

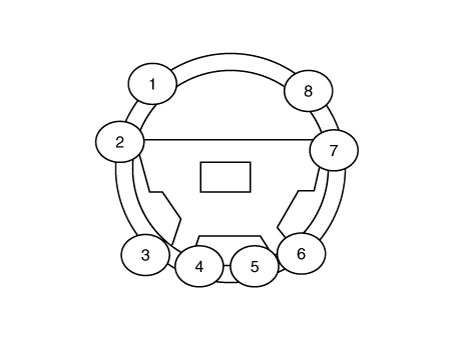

В это время включите, все точки измерения (1 - 8)

3.

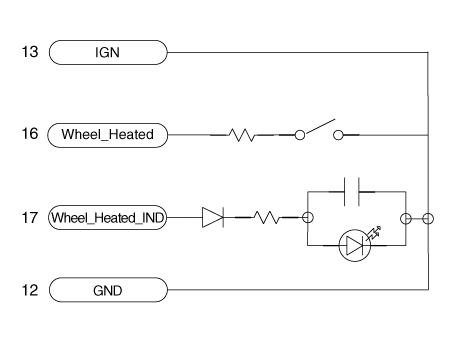

Проверьте целостность цепи между клеммами в каждом переключателе рулевого управления с подогревом.
