Kia Optima: Crash Pad / перчаточный ящик

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Аварийная площадка / Бардачок

Компоненты и расположение компонентов

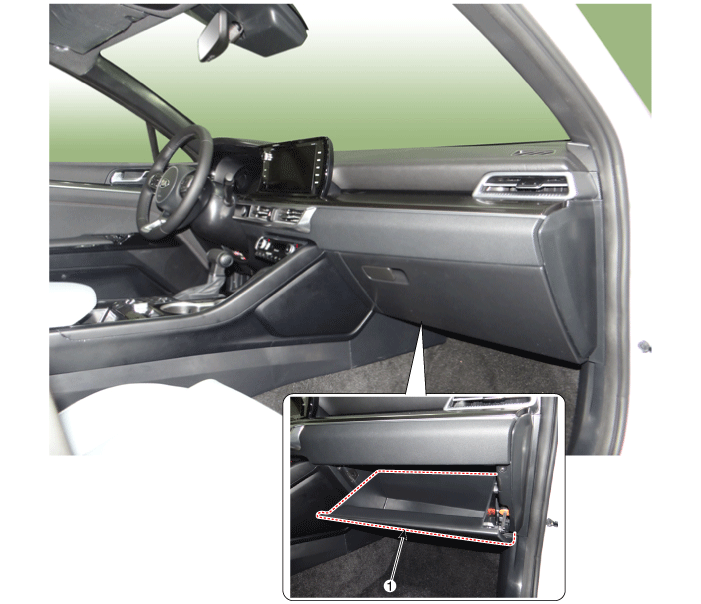

Расположение компонента

1. Перчаточный ящик

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

•	Наденьте перчатки, чтобы не поранить руки.

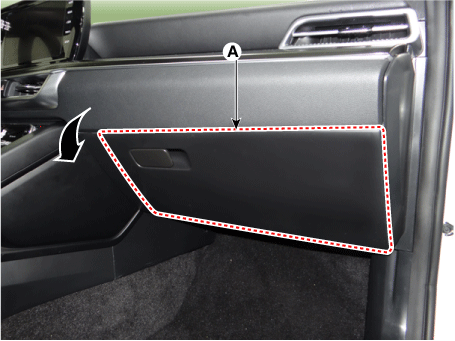

1.	Откройте перчаточный ящик (А) в направлении стрелки.

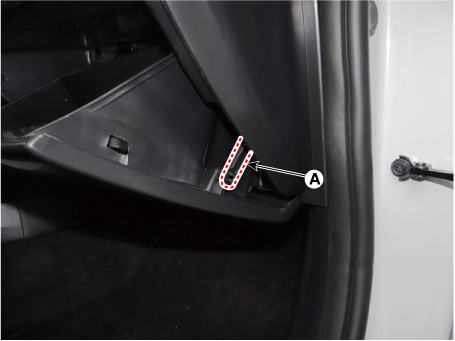

2.	Отделите воздушную заслонку (А) от перчаточного ящика.

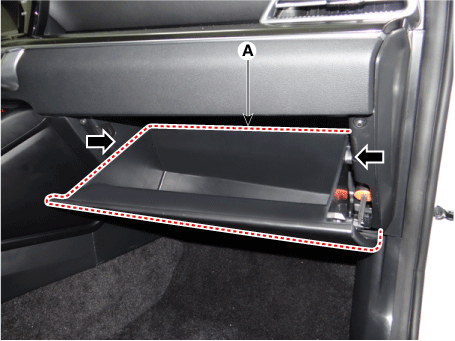

3.	Нажмите на обе стороны внутрь, чтобы открыть перчаточный ящик (A) вниз.

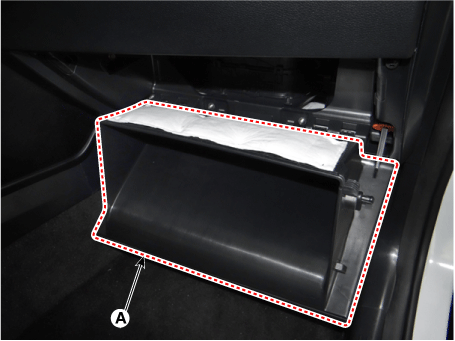

4.	Снимите перчаточный ящик (А).

5.	Для установки выполните процедуру удаления в обратном порядке.
