Kia Optima: передний радар / передний радар

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Усовершенствованная система помощи водителю (ADAS) / Передняя радиолокационная система / Передний радар

Технические характеристики

Спецификация

Элемент	Спецификация
Источник питания	12 В
Рабочее напряжение	9 - 16 В
Угол установки	Горизонтальный	0 ± 0,8°
	Вертикальный	-1° ± 0,4°

Компоненты и расположение компонентов

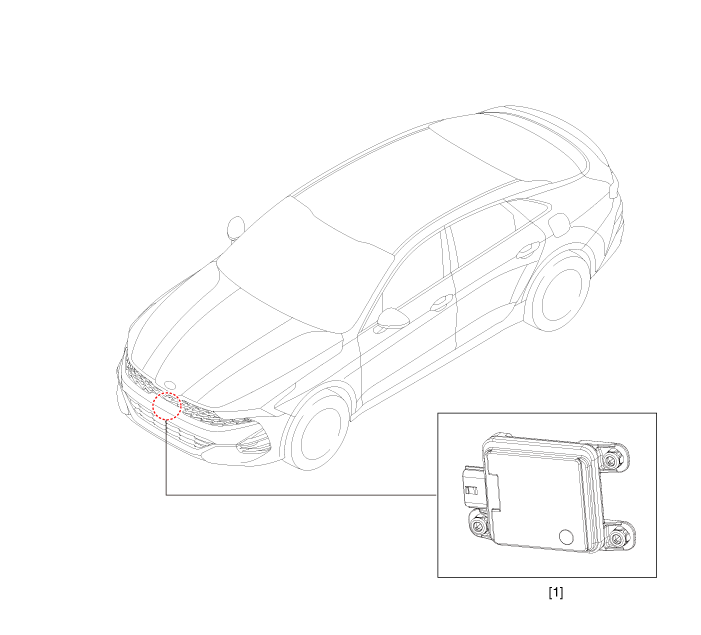

Расположение компонентов

1. Передний радиолокационный блок

Принципиальные диаграммы

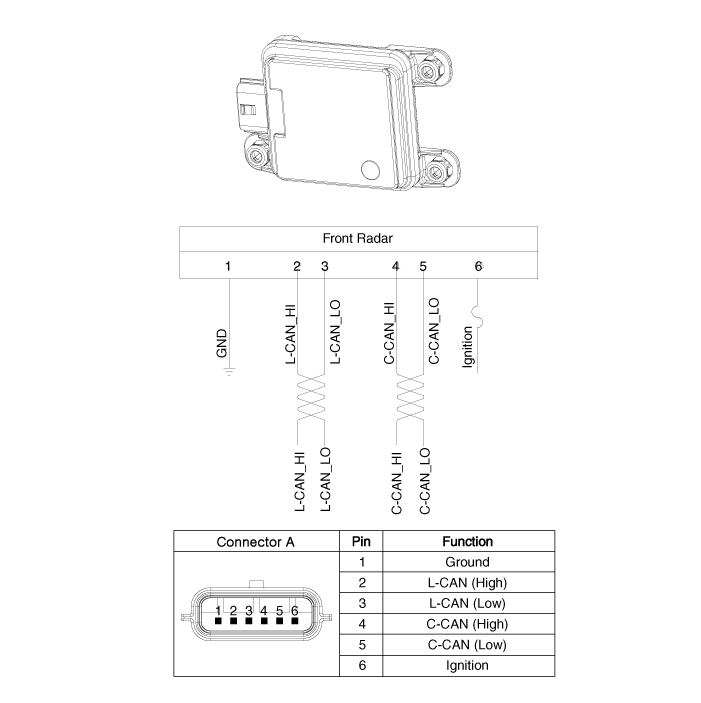

Принципиальная электрическая схема

Процедуры ремонта

осмотр

Процедуры проверки переднего радара системная ошибка:

1.	Проверьте внешний вид бампера и историю аварий (внешний вид бампера). автомобиль, история обслуживания и замены бампера). → Если автомобиль попал в аварию, передняя часть крепления блока радара с большой вероятностью перекрутится.

2.	Проверьте, не загрязнена ли радарная крышка бампера.

3.	После запуска двигателя проверьте предупреждающее сообщение на кластере и DTC. код.

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

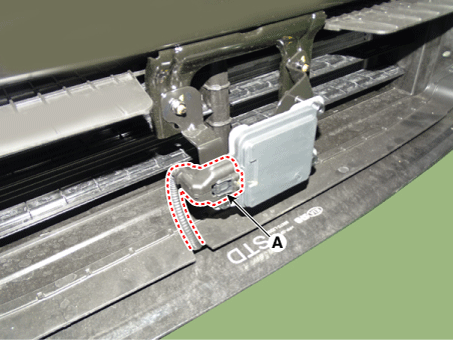

3.	Отсоедините разъем переднего радара (А).

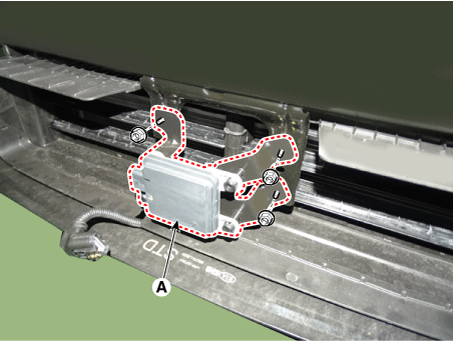

4.	Снимите передний радар (А) после ослабления гаек.

Монтаж

•	Установите автомобиль на ровной поверхности.

•	Снимите тяжелый багаж с сидений или багажника автомобиля.

•	Установите все шины в соответствии с указанным давлением.

•	Проверьте сход-развал колес.

•	Убедитесь, что передняя поверхность переднего радара чистая.

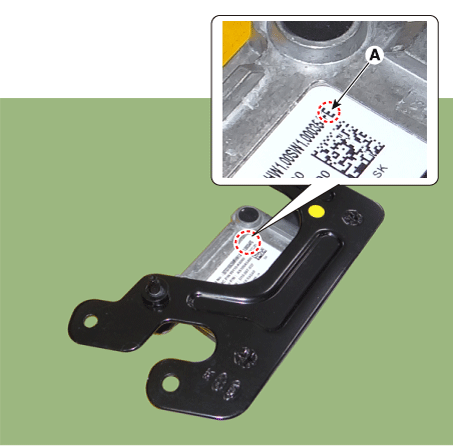

Проверьте последние 2 цифры лота. Нет (A) на наклейке сзади перед установкой передний радар.

Значение Лота. No (A) – угол вертикального отклонения передний радар с внутренней стороны.

Установите передний радар (А), затянув гайки.

Момент затяжки :

7,3–8,3 Н·м (0,74–0,85 кгс·м, 5,4–6,1 фунт-сила·фут)

3.	Подсоедините разъем переднего радара (А).

4.	Если передний радар был заменен на новый, выполните вариантное кодирование. процедуру с помощью KDS.

Проверьте и выровняйте угол установки переднего радара.

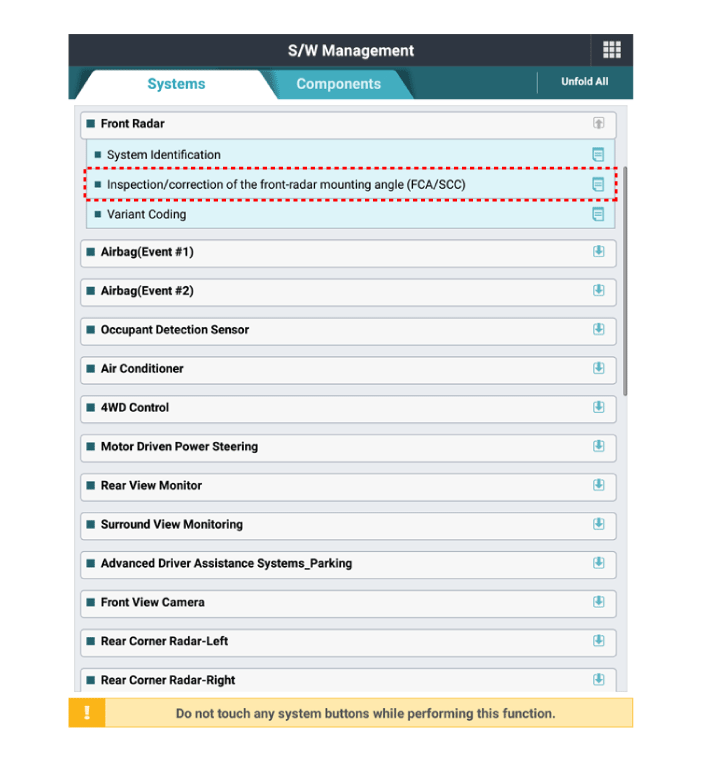

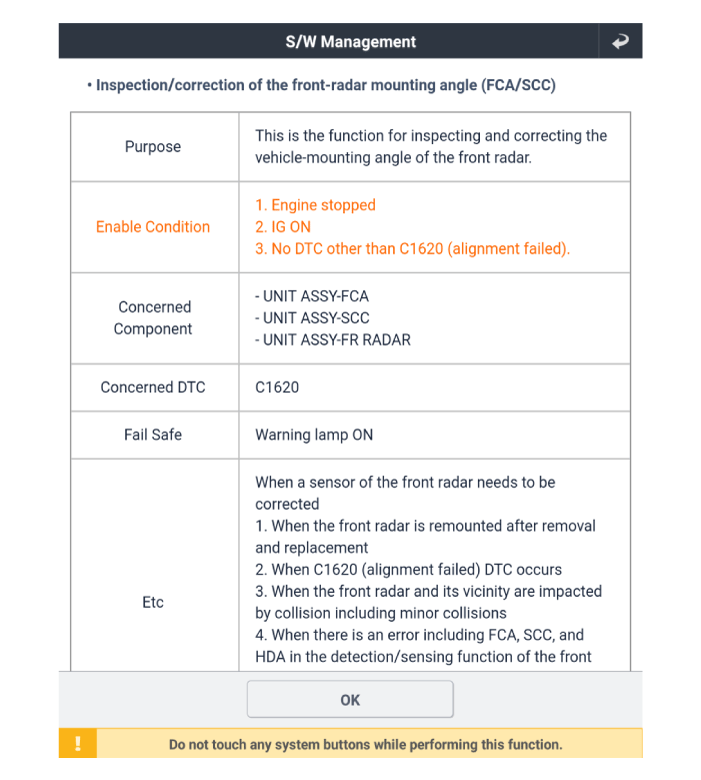

(1)	Выполните «проверку/исправление крепления переднего радара». угол” с помощью KDS.

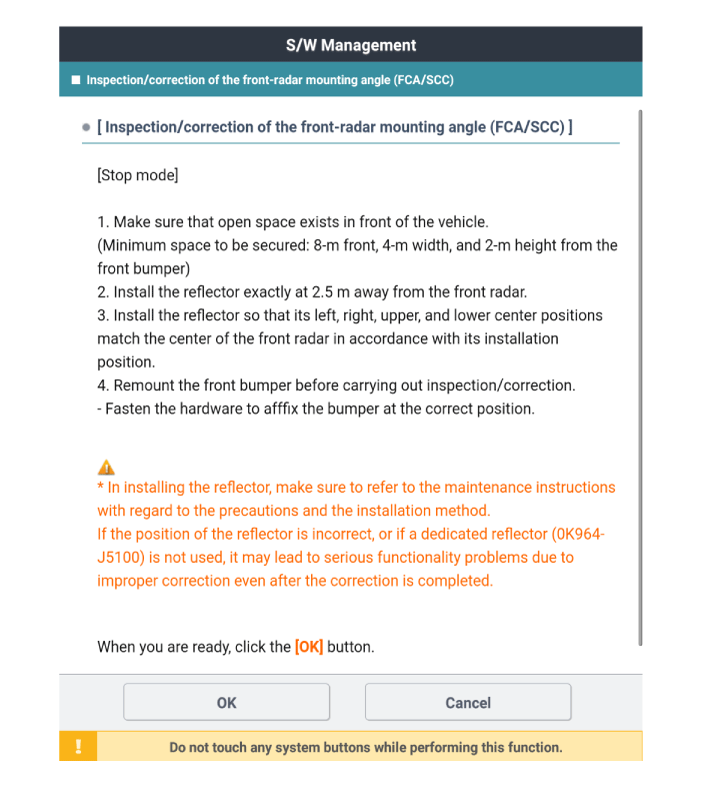

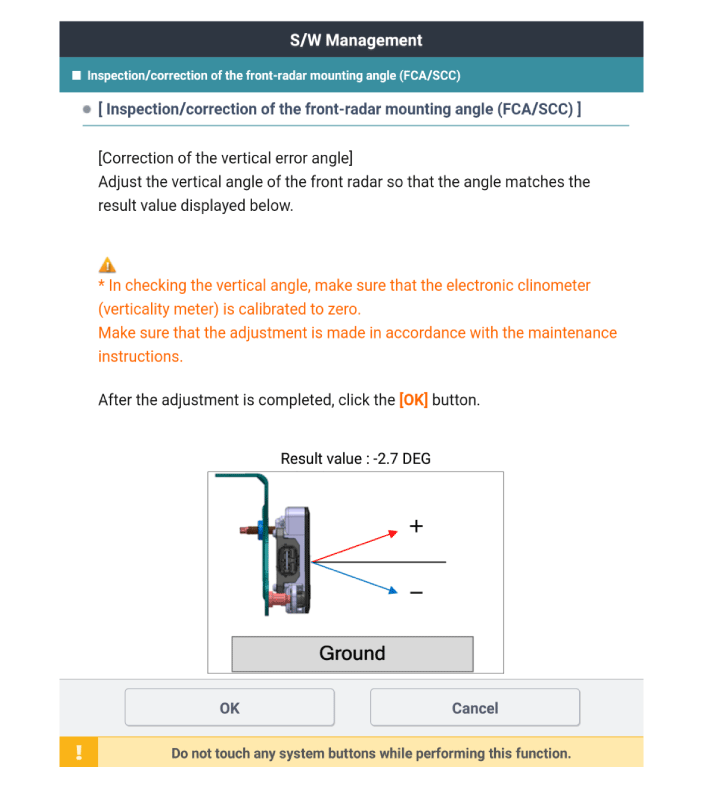

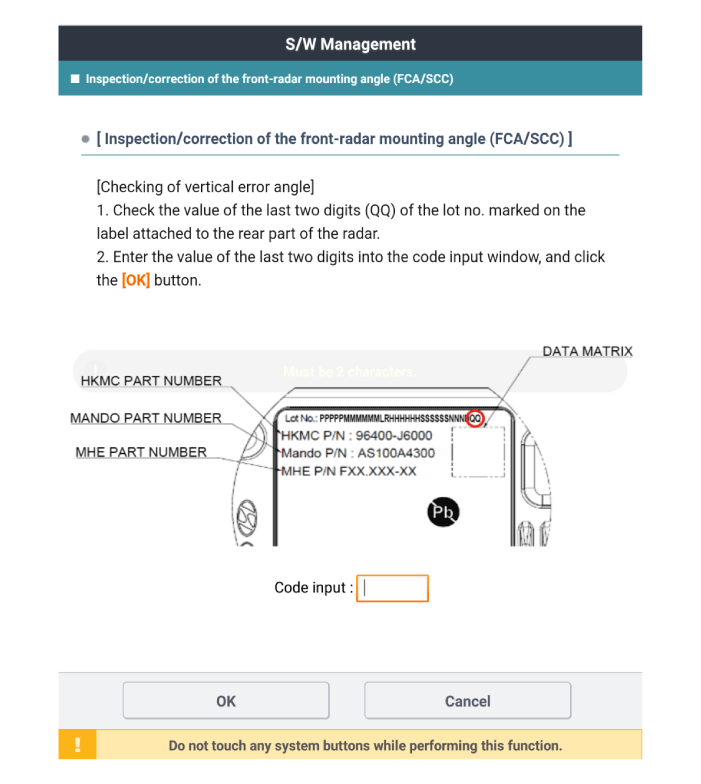

(2)	Введите двузначное значение в поле ввода кода, затем нажмите «ОК».

(3)

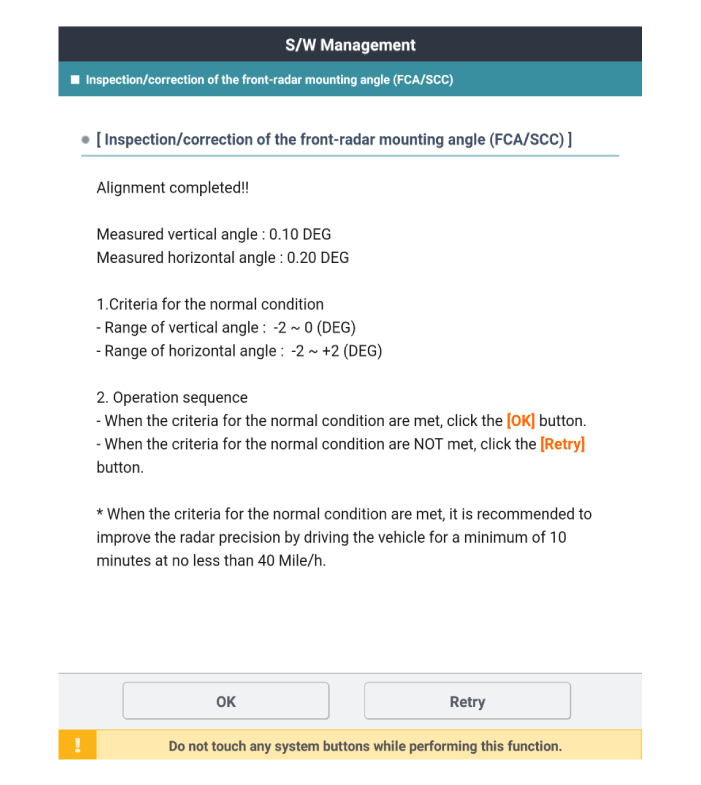

Проверьте наличие компенсированных ошибок вертикального угла в KDS.

Окончательное значение результата для вертикального угла должно быть -1°.

(4)

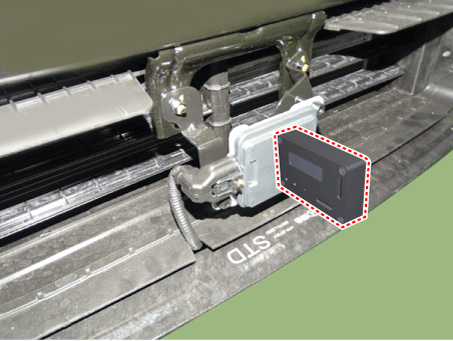

Проверьте вертикальный угол переднего радара с помощью вертикального транспортира. (наклономер).

•	Обязательно выполните установку нуля перед использованием вертикальный транспортир. (выполните эту процедуру перед выполнение любых корректировок)

•	Будьте осторожны с показаниями +/- при поиске истинного вертикальный с помощью вертикального транспортира.

(5)

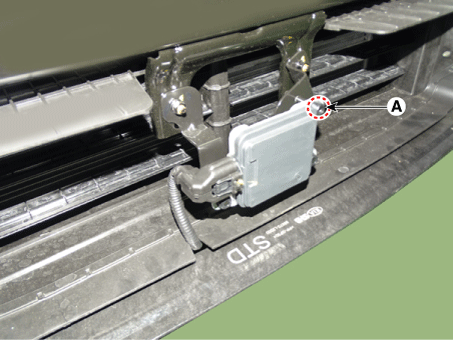

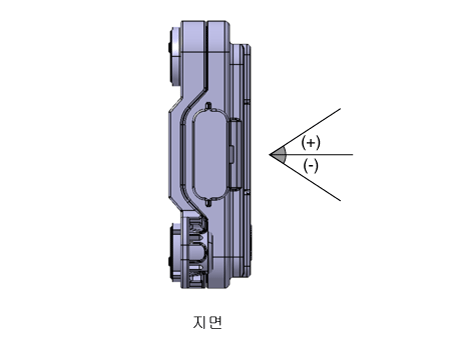

Отрегулируйте «целевой вертикальный угол», поворачивая регулировочный винт. (A) переднего радара.

Вертикальный угол: -1 ± 0,4°

–	поворот по часовой стрелке: регулировка (+) угла

–	вращение против часовой стрелки: регулировка (-) угла

•	Регулировка раскоса может быть применена с помощью ручное давление.

•	Необходимо перепроверить с помощью вертикального транспортира, если он вертикальный. угол правильный после регулировки.

Количество оборотов регулировочного винта	Угол коррекции
Количество оборотов регулировочного винта	по часовой стрелке	Против часовой
0,5	+ 0,5°	- 0,5°
1	+ 1,0°	- 1,0°
1,5	+ 1,5°	- 1,5°
2	+ 2,0°	- 2,0°
2,5	+ 2,5°	- 2,5°
3	+ 3,0°	- 3,0°
3,5	+ 3,5°	- 3,5°
4	+ 4,0°	- 4,0°
4,5	+ 4,5°	- 4,5°
5	+ 5,0°	- 5,0°

6.	Установите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

7.	Выполните процедуру проверки/корректировки переднего радара, используя SST. (См. Блок переднего радара — «Регулировка»)

Корректирование

Передняя установка радара Обзор проверки/регулировки угла

Передний радар обнаруживает объект перед автомобилем и распознает расстояние от объекта, сравнение скорости и т.д. По этим причинам направление установки должен быть lllinear с транспортным средством. Таким образом, проверка угла и регулировка должны быть выполнены в случае ремонта переднего радара, вызванного несчастным случаем или выход из строя и замена нового переднего радара.

Точность переднего радара не может быть гарантирована, если проверка и регулировка не были выполнены должным образом.

Выполните процедуру регулировки с эксклюзивным регулировочным отражателем (SST) для упора. режим.

Проверка/регулировка угла установки переднего радара необходима в следующие случаи.

•	Заменен передний радар.

•	Передний радар был снят и переустановлен.

•	Присутствует ошибка калибровки DTC

•	Сбой функции обнаружения и распознавания переднего радара.

–	не удалось обнаружить впереди идущее транспортное средство во время работы

–	часто обнаруживает ошибку боковой полосы дороги

–	часто обнаруживает ошибку объекта, когда объекты отсутствуют

Как проверить/настроить передний угол установки радара - режим остановки

Подготовка перед выравниванием переднего радара:

•	Установите автомобиль на ровной поверхности.

•	Снимите тяжелый багаж с сидений или багажника автомобиля.

•	Установите все шины в соответствии с указанным давлением.

•	Проверьте сход-развал колес.

•	Убедитесь, что передняя поверхность переднего радара чистая.

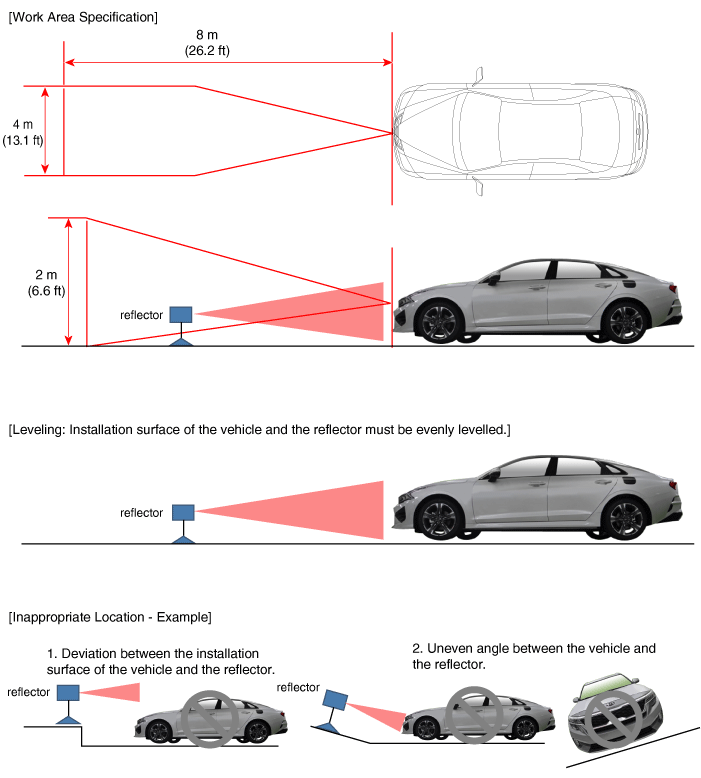

•	Выполняйте в зоне с минимальным просветом 8 м (26,2 фута) спереди, 4 м (13,1 фута) по бокам и 2 м (6,6 фута) над автомобилем.

•	Установите отражатель ровно в 2,5 м (8,2 фута) от передней панели. Радар.

•	Отражатель должен быть установлен на одном и том же месте (высота и угол) как передний радиолокационный центр. (Если высота и угол разные, то регулировка невозможна. сделано правильно)

•	Удалите предметы (металлические пластины, смолы и т. д.), которые могут стать причиной поражения электрическим током. помехи сигналу из области, где переднее радиолокационное выравнивание выполненный.

•	Обязательно используйте специальный отражатель (OK964-J5100)

•	Убедитесь, что автомобиль не движется и не испытывает вибрации. при выполнении переднего радиолокационного выравнивания (входить/выходить или открывать/закрывать двери).

•	При выполнении выравнивания переднего радара зажигание должно быть в положении ON (двигатель выключен).

1.	Припаркуйте автомобиль на ровной поверхности.

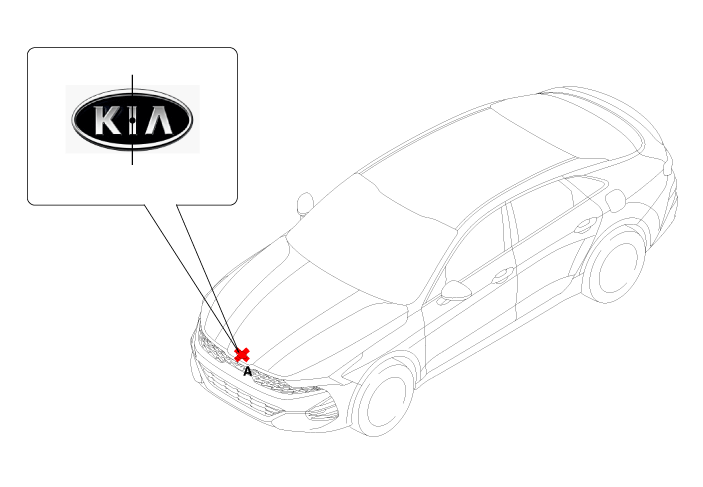

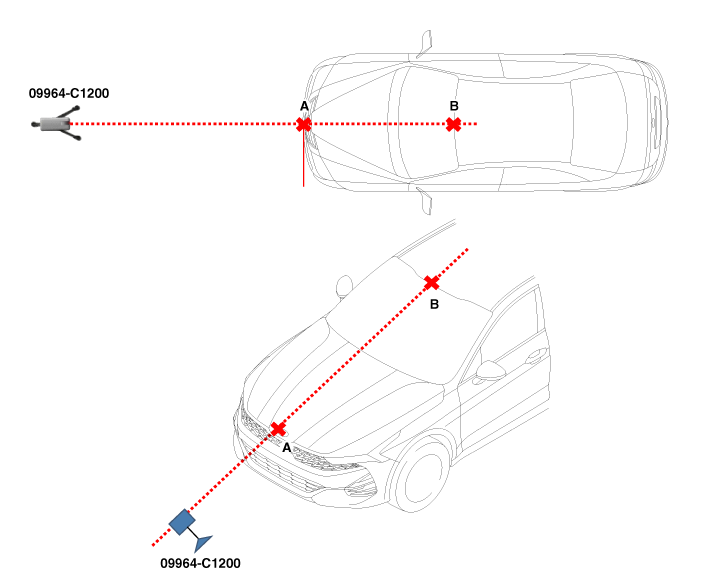

2.	Отметьте центральную точку эмблемы (A).

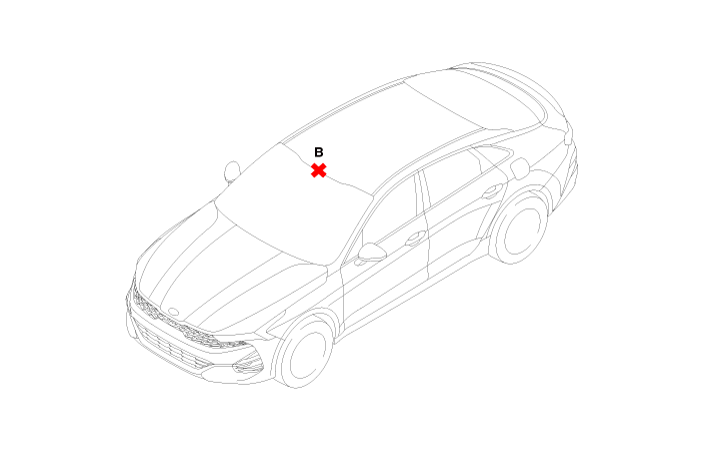

3.	Отметьте центральную точку (B) после измерения расстояния сверху ветровое стекло.

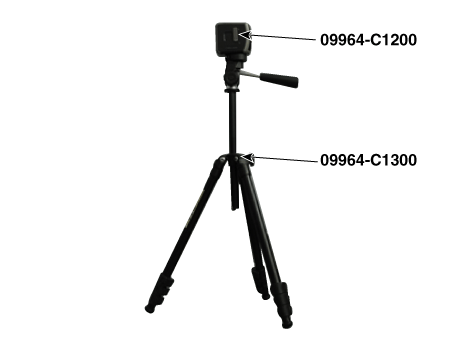

4.	Установите лазер (09964-C1200) на штатив (09964-C1300).

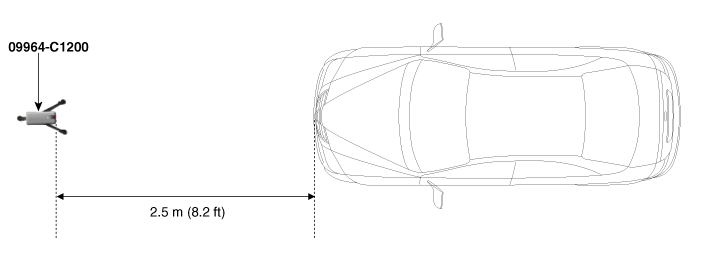

5.	Разместите лазер (09964-C1200) на расстоянии 2,5 м (8,2 фута) от передней части автомобиля.

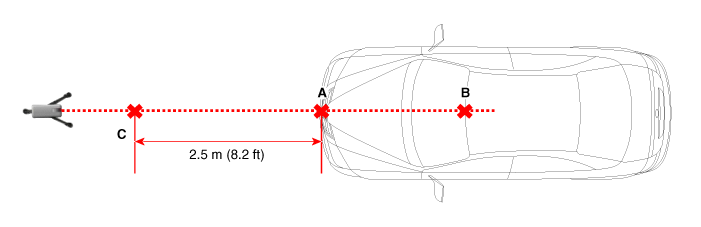

6.	Совместите вертикальную линию лазера с (A) и (B) с помощью лазера (09964-C1200).

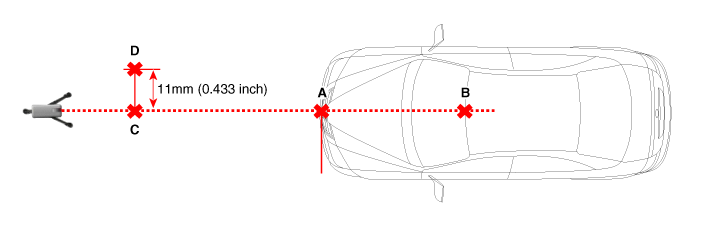

7.	Отметьте место (C) на расстоянии 2,5 м (8,2 фута) от (A) перед автомобилем.

8.	Отметьте место (D), как показано ниже, на расстоянии 11 мм (0,433 дюйма) от (C) до левой (пассажирской) части автомобиля.

9.	Снимите лазер (09964-C1200) со штатива (09964-C1300).

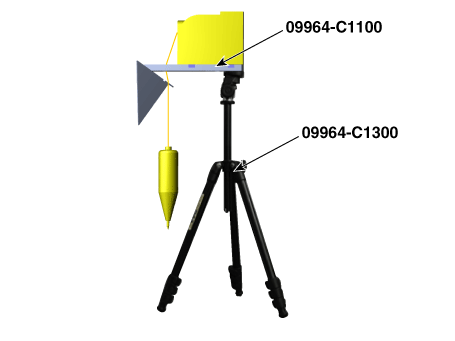

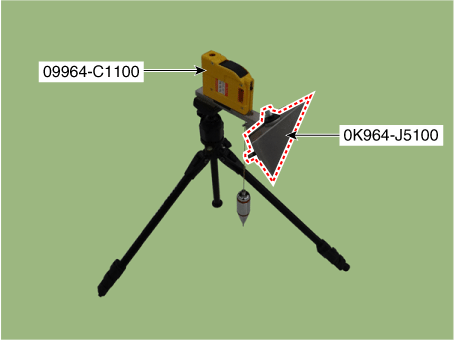

10.	Установите отражатель (09964-C1100) на штатив (09964-C1300).

11.	Установите адаптер отражателя (0K964-J5100) на отражатель (09964-C1100).

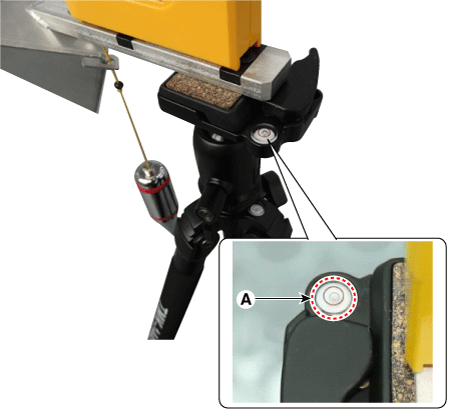

12.	Установите отражатель в горизонтальное положение с помощью выравнивателя (A), встроенного в штатив (09964-C1300).

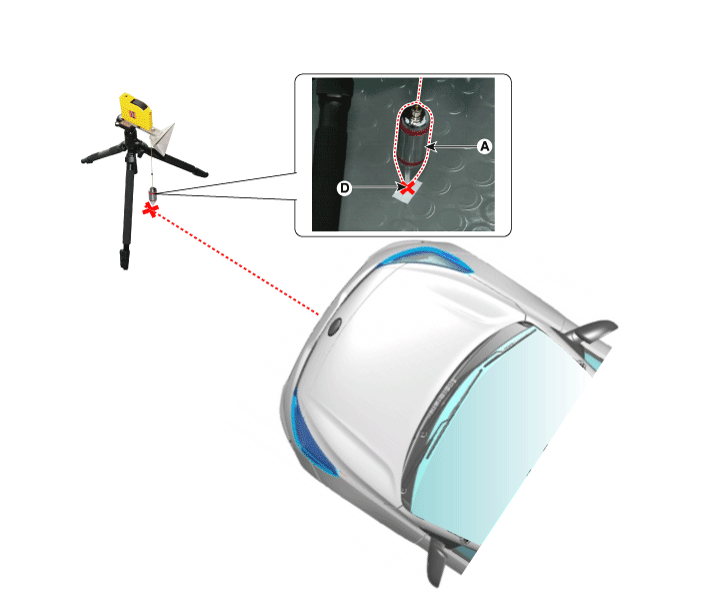

13.	Совместите вертикальный груз (A) отражателя (09964-C1100) с точка (Д).

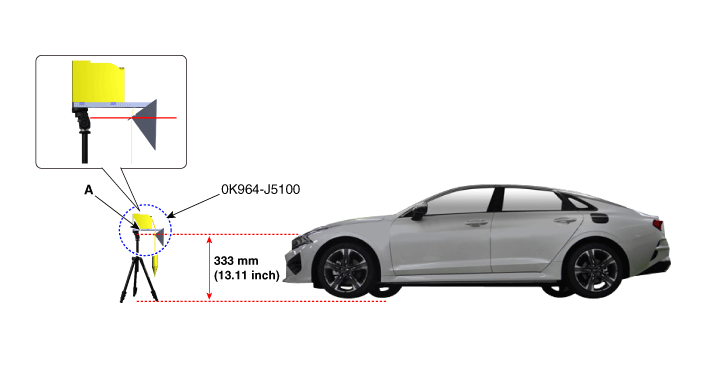

14.	Установите высоту адаптера отражателя (0K964-J5100) на 333 мм (13,11 дюйм).

15.

Снимите вертикальный груз с отражателя (09964-C1100).

•	Если груз не убрать, это может повлиять на регулировку.

16.

Снова проверьте передний радар и поверхность переднего бампера на предмет следующего: предметы с глазами.

•	Убедитесь в отсутствии мусора или отражающих объектов. на поверхности радара.

•	Убедитесь в отсутствии мусора или отражающих объектов. на решетке радиатора.

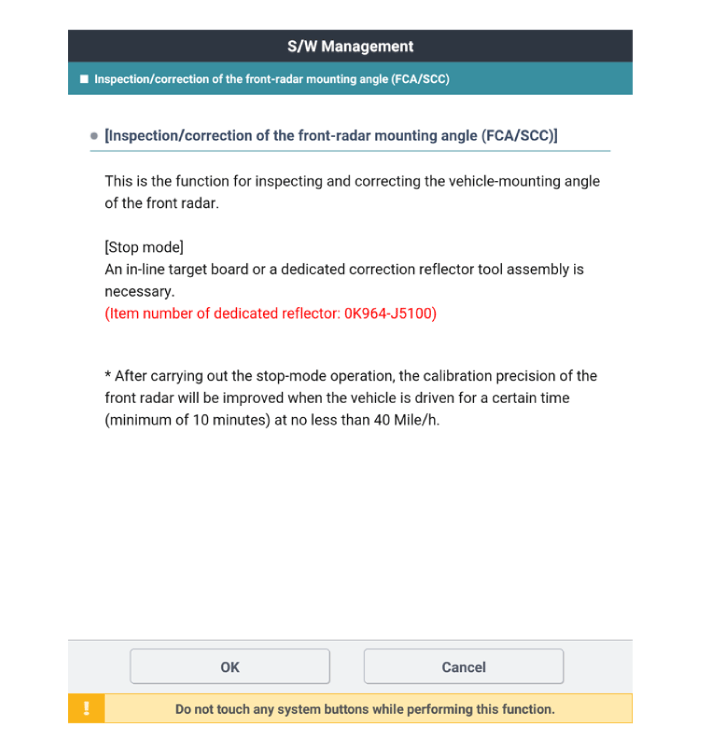

17.	Проверьте и отрегулируйте угол установки переднего радара, следуя процедуре на экране КДС.

18.	В случае неудачной проверки/корректировки переднего радара проверьте проверку/корректировку условия.
