Kia Optima: усовершенствованная система помощи водителю (ADAS) / передний радар
Компоненты и расположение компонентов

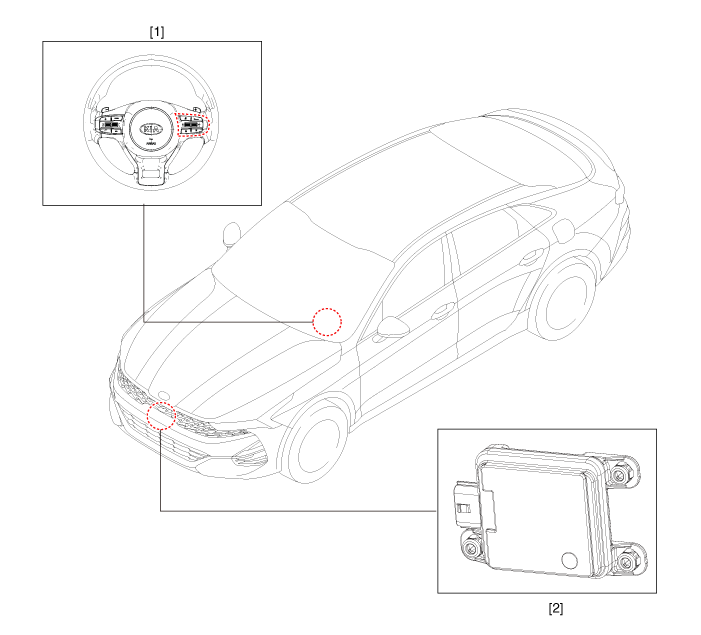

| Расположение компонентов |
|
1. Интеллектуальный круиз-контроль (SCC)
выключатель
|
2. Передний радиолокационный блок
|
Описание и работа
| Описание |
Системная функция
| • |
Система предотвращения столкновений вперед (FCA): определяет факторы риска на дорогу и предупредить водителя и активировать аварийный тормоз, чтобы предотвратить столкновение или уменьшить скорость столкновения. FCA-JT (Junction Turning): контролирует торможение в случае столкновения. риск с приближающимся транспортным средством с противоположных сторон на перекрестке слева повернуть. |
| • |
Интеллектуальный круиз-контроль (SCC): интеллектуальная система круиз-контроля позволяет водитель, чтобы запрограммировать транспортное средство для управления скоростью и расстоянием следования. Система SCC обнаруживает впереди идущее транспортное средство, не нажимая педаль тормоза или педаль газа. |
| Описание системы |
Предотвращение столкновения вперед Ассистент (FCA)
| 1. |
Спецификация операции
|
||||||||||||||||||||||||||||||||||||||||||||||||||
| 2. |

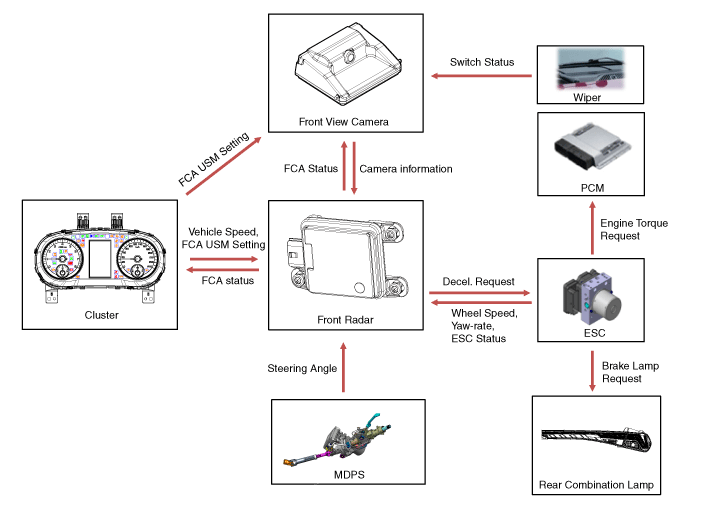

Системные компоненты
|
| 3. |

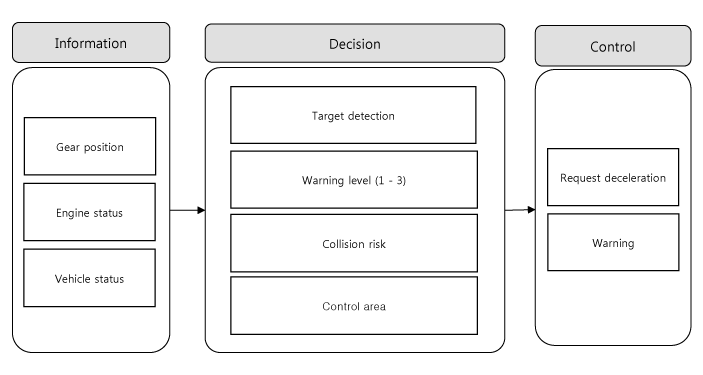

Блок-схема системы
|
| 4. |

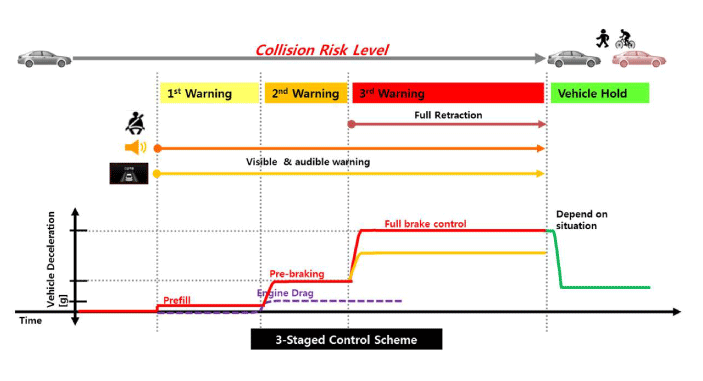

Работа системы
|
Умный круиз-контроль (SCC)
| 1. |
Спецификация операции
|
| 2. |

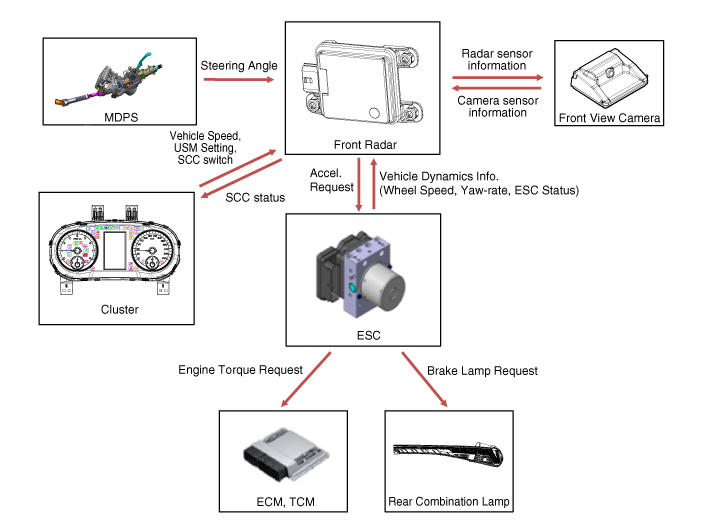

Системные компоненты
|
| 3. |

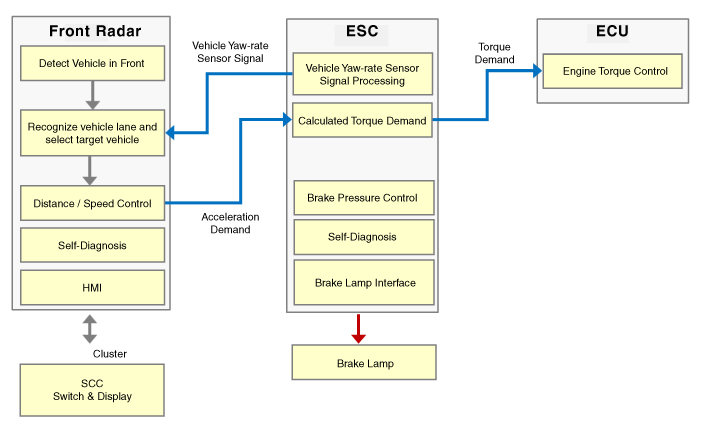

Блок-схема системы
|
Системные ограничения
Система использует камеру, установленную на лобовом стекле, и радар на переднем бампере. контролировать условия движения перед автомобилем. Система может работать неправильно если какая-либо ситуация выходит за пределы диапазона обнаружения или может работать неправильно.
| Система может быть ограничена, когда: |
| • |
Датчик радара или камера заблокированы посторонним предметом или мусором. |
| • |
Объектив камеры загрязнен из-за тонированной пленки или покрытия лобового стекла, поврежденное стекло или прилипшие посторонние предметы (наклейки, жуки и т. д.) на стекле. |
| • |
Ненастная погода, например сильный дождь или снег, закрывает поле зрения. радарного датчика или камеры. |
| • |
Цель впереди слишком мала, чтобы ее можно было обнаружить |
| • |
Транспортное средство впереди является негабаритным транспортным средством или прицепом, который является слишком большим. быть обнаружена системой распознавания камеры (например, тракторный прицеп, и т. д.). |
| • |
Поле зрения камеры плохо освещено (либо слишком темно, либо слишком сильное отражение или слишком много контрового света, который загораживает поле зрения) |
| • |
У автомобиля впереди не включены задние фонари или задние фонари фары расположены в необычном месте (модифицированы). |
| • |
Лобовое стекло запотело, и обзор дороги ухудшился. были заблокированы. |
| • |
Камера или радар повреждены. |
Переключатель включения/выключения системы удержания в полосе движения (LKA)
Принципиальные диаграммы
Разъем и функция терминала
Процедуры ремонта
осмотр
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
...
Передний радар
Технические характеристики
Спецификация
Элемент
Спецификация
Источник питания
12 В
Рабочее напряжение
9 - 16 В
...
