Kia Optima: система передней подвески / передний нижний рычаг

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Подвесная система / Система передней подвески / Передний нижний рычаг

Процедуры ремонта

Удаление

1.	Отсоедините клемму (-) аккумуляторной батареи.

2.	Снимите переднее колесо и шину. (См. Система подвески — «Колесо»)

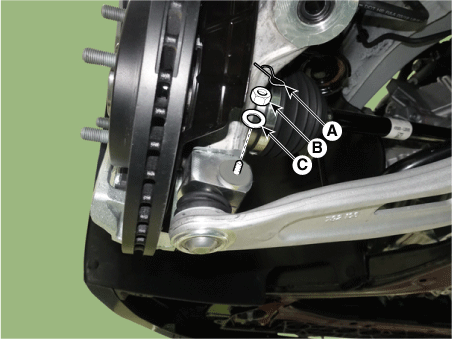

Ослабьте гайку крепления нижнего рычага (А).

(1)	Снимите стопорный штифт (А).

(2)

Снимите гайку крепления нижнего рычага (В) и шайбу (С).

Момент затяжки :

98,1–117,7 Н·м (10,0–12,0 кгс·м, 72,3–86,8 фунт·фут)

Чтобы ослабить гайку (В), закрепите болт на противоположной стороне. чтобы он не поворачивался.

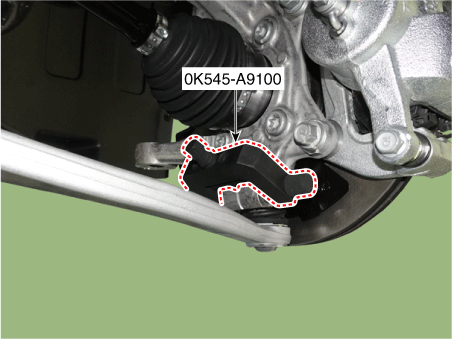

Отсоедините шаровой шарнир нижнего рычага от поворотного кулака с помощью SST (0K545-A9100).

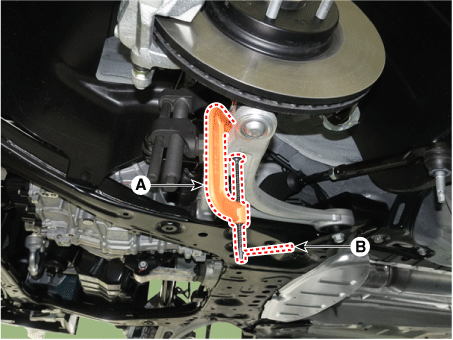

(1)	После снятия болтов с переднего поворотного кулака установите и затяните болт нижней части кузова (А)

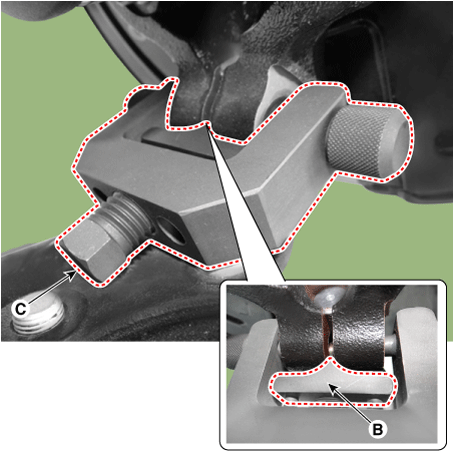

(2)	Введите вспомогательное тело (B) между передним кулаком и вспомогательным кузовной болт.

(3)	Затяните болт (C) вспомогательного кузова, чтобы увеличить зазор передний сустав.

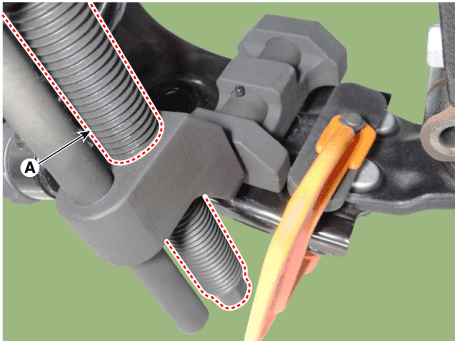

(4)	Установите страховочную проволоку и основной корпус (A) между передней стойкой и нижний рычаг.

(5)	После установки корпуса (А) поверните ручку (В) по часовой стрелке. с помощью зажима фиксируется на нижнем рычаге.

(6)	Медленно затяните основной болт корпуса (А) и снимите нижний рычаг. от переднего сустава.

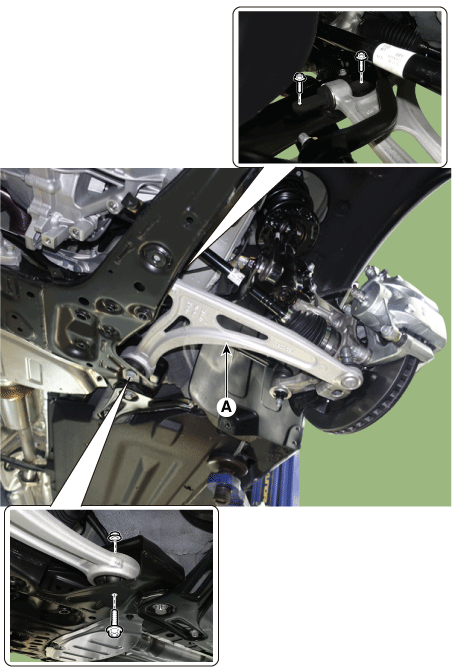

Ослабьте болты и гайки и снимите нижний рычаг (А) с подрамника.

Момент затяжки :

156,9–176,5 Н·м (16,0–18,0 кгс·м, 115,7–130,2 фунт-фут)

Монтаж

1.	Установите в порядке, обратном снятию.

2.	Проверьте выравнивание. (См. Система подвески — «Выравнивание»)

осмотр

1.	Проверьте втулку на предмет износа и износа.

2.	Проверьте нижний рычаг на предмет изгиба или поломки.

3.	Проверьте нижний рычаг на предмет деформации.

4.	Проверьте все болты и гайки.
