Kia Optima: электрическая система кузова / электрохромное внутреннее зеркало заднего вида
Описание и работа
| Описание |
ECM (электрохроматическое внутреннее зеркало заднего вида) автоматически тускнеет, чтобы защитить глаза водителя, когда он чувствует свет, отражающийся от автомобиля позади. Датчик в зеркале определяет яркость и свет фар автомобиля сзади отражается на зеркале, химический слой внутри зеркала реагирует на бликов и регулирует коэффициент отражения от 10 до 70%. При переключении на задний ход механизм, зеркало становится ярким независимо от окружения. ЕСМ получает сигналы напряжения, заземления и передачи заднего хода, а также использует два датчика для измерения яркого света. интенсивность.
|

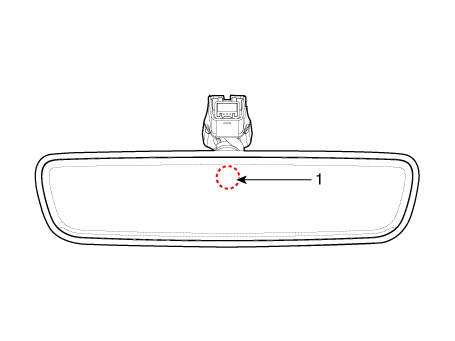

1. Смотреть назад
датчик
|
|

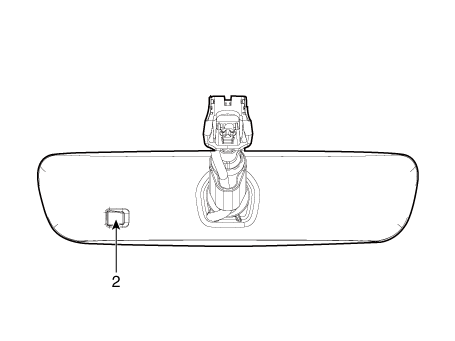

2. Перспективный взгляд
датчик
|
| Операция |
| • |
Передний датчик определяет, является ли окружающее пространство достаточно темно, чтобы активировать функцию. |
| • |
Датчик, обращенный назад, обнаруживает блики на зеркале. Если блик обнаруживается, датчик передает сигнал для затемнения зеркала. |
| • |
ECM затемняется до уровня, определенного при взгляде назад. датчик. Когда блики перестают обнаруживаться, зеркало перестает функционировать. |
Принципиальные диаграммы

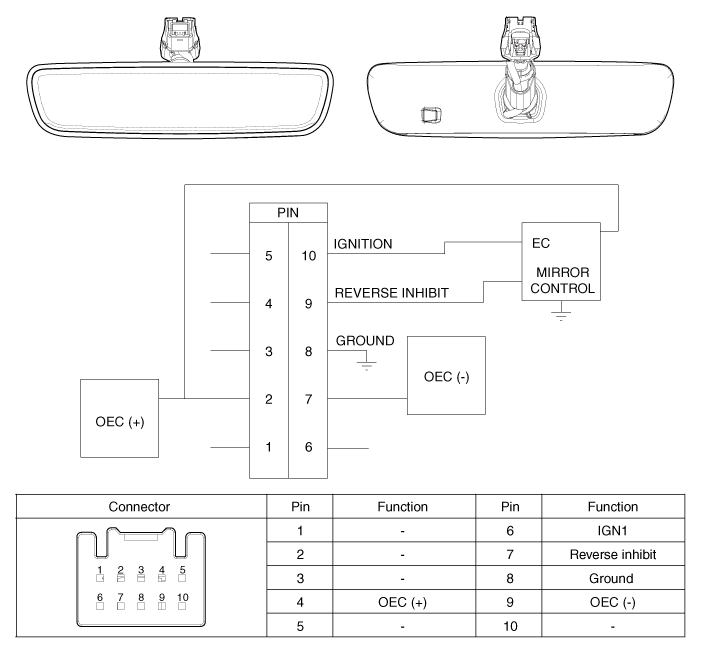

| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
| 1. |
Отсоедините отрицательную клемму аккумулятора. |
| 2. |

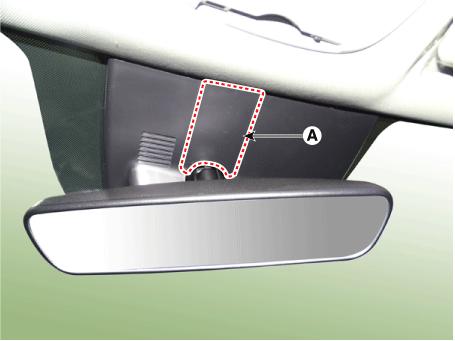

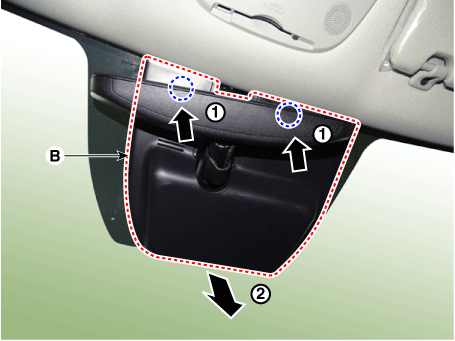

Снимите крышку мультисенсора (A), (B).
|
| 3. |

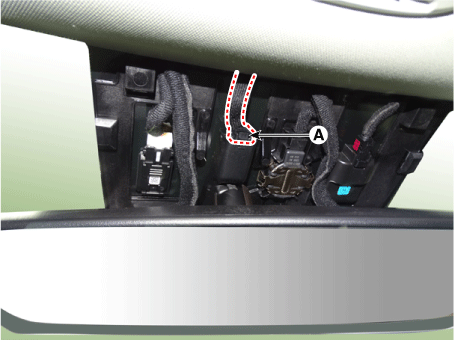

Отсоедините разъем внутреннего зеркала заднего вида (А).
|
| 4. |

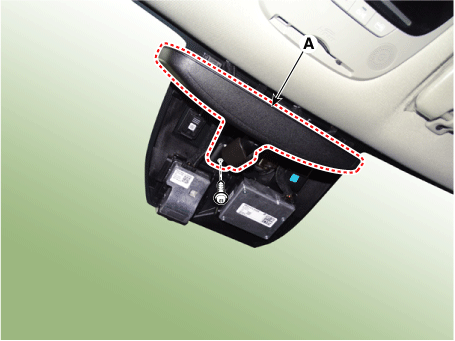

Снимите внутреннее зеркало заднего вида (А) после ослабления винта.
|
| Монтаж |
| 1. |
Установите в порядке, обратном снятию. |
