Kia Optima: напольная консоль/консольный подлокотник

Руководство по ремонту и обслуживанию Kia Optima DL3 2019-2023 гг. / Кузов (внутри и снаружи) / Напольная консоль / Консольный подлокотник

Процедуры ремонта

Замена

•	При снятии с помощью плоской отвертки или съемника оберните защитным заклейте инструмент лентой, чтобы предотвратить повреждение компонентов.

•	Используйте инструмент для снятия пластиковой панели, чтобы удалить элементы внутренней отделки. не портя поверхность.

•	Будьте осторожны, чтобы не погнуть и не поцарапать обивку и панели.

•	Наденьте перчатки, чтобы не поранить руки.

1.	Снимите напольную консоль в сборе. (См. Консоль пола — «Сборка консоли пола»)

2.	Снимите крышку задней консоли. (См. Напольная консоль — «Крышка задней консоли»)

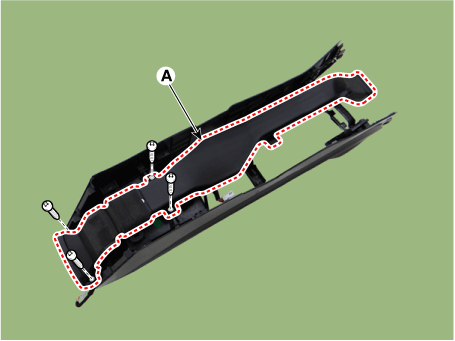

3.	Ослабив крепежные винты, снимите воздуховод центральной консоли (А).

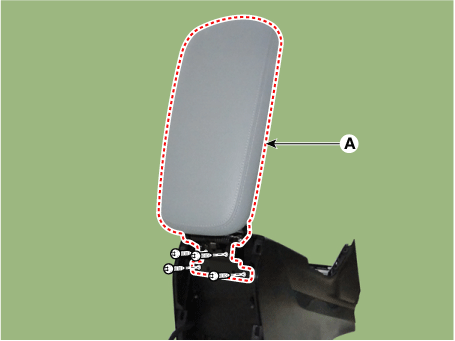

4.	Ослабьте крепежные винты и снимите подлокотник консоли (А).

5.	Для установки выполните процедуру удаления в обратном порядке.
