Kia Cee'd: система ESP (электронная программа стабилизации) / датчик скорости рыскания и поперечного ускорения Описание и работа

Руководство по ремонту Kia Cee'd JD. / Тормозная система / Система ESP (электронная программа стабилизации) / Датчик скорости рыскания и поперечного ускорения Описание и работа

Описание
Когда автомобиль поворачивается относительно вертикальной оси, датчик скорости рыскания электронно определяет скорость рыскания по изменению вибрации пластинчатой ​​вилки внутри датчик скорости рыскания.
Если скорость рыскания достигает определенной скорости после обнаружения рыскания транспортного средства, управление ESP снова активируется.
Более поздний датчик G определяет боковую G автомобиля. Небольшой элемент внутри датчика прикреплен к отклоняемому рычагу более поздним Г.
Направление и величина боковой G, загруженной на транспортное средство, могут быть известны с помощью электростатического изменение емкости по боковому G.

Технические характеристики
Описание
Спецификация
Примечания
Рабочее напряжение
10 ~ 16 В

Выходной сигнал
CAN-интерфейс

Рабочая Температура
-40 ~ 85°C (-40 ~ 185°F)

Датчик скорости рыскания
Диапазон измерений
-75 ~ 75°/сек

Частотная характеристика
15 ~ 45 Гц

Боковой датчик ускорения
Диапазон измерений
-14,715 ~ +14,715 г

Частотная характеристика
50 Гц ± 60 %

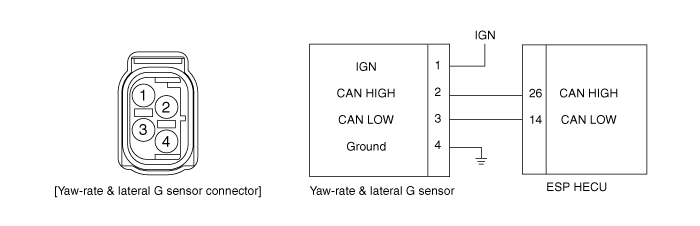

Внешняя схема

Процедуры ремонта модуля управления ESP
Удаление [левосторонний] 1. Выключите зажигание. 2. Потяните вверх фиксатор разъема HECU (A), затем отсоедините разъем. ...
Процедуры ремонта датчика скорости рыскания и поперечного ускорения
Удаление 1. Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи. 2. Потяните пассажирское сиденье вперед, пока...
