Kia Cee'd: Система освещения / Устранение неисправностей
Руководство по ремонту Kia Cee'd JD.
/
Электрическая система кузова
/
Система освещения
/ Поиск неисправностей
| Поиск неисправностей |
| 1. |
Входы выключателя лампы можно проверить с помощью GDS.
|
| 2. |
Чтобы проверить входное значение переключателя лампы, выберите опцию «Body Control».
Модуль".
|
| 3. |

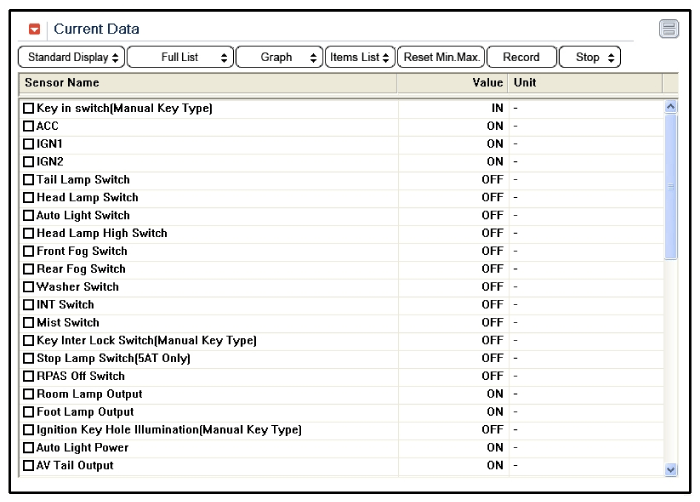

Чтобы просмотреть текущее значение ввода/вывода BCM, «Current DATA». Это
предоставляет информацию о входных/выходных условиях блока питания BCM,
сигнал поворота/стоп-сигнал, фара, дверь, замки, наружное зеркало, стеклоочиститель,
автосвет и передатчики и т. д.
|
| 4. |

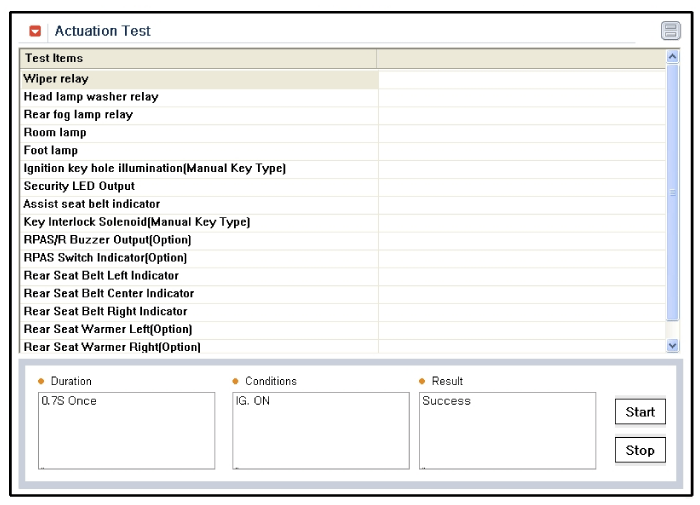

Чтобы проверить входное значение переключателя лампы в принудительном режиме, выберите опцию
«Активный тест».
|
|
Симптом
|
Возможная причина
|
Средство
|
|
Одна лампа не горит
(все снаружи) |
Лампочка перегорела
|
Замените лампочку
|
|
Розетка, проводка или заземление неисправны
|
Ремонт при необходимости
|
|
|
Головные фары не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Выключатель освещения неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Не горят задние фонари и подсветка номерного знака
|
Лампочка перегорела
|
Замените лампочку
|
|
Выключатель освещения неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Не горят стоп-сигналы
|
Лампочка перегорела
|
Замените лампочку
|
|
Перегорел предохранитель стоп-сигнала (15А)
|
Проверьте на короткое замыкание и замените предохранитель
|
|
|
Выключатель стоп-сигнала неисправен
|
Отрегулировать или заменить переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Стоп-сигналы не выключаются
|
Выключатель стоп-сигнала неисправен
|
Отремонтировать или заменить переключатель
|
|
Лампы приборов не горят
(Задние фонари горят) |
Реостат неисправен
|
Проверить реостат
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа указателя поворота не мигает с одной стороны
|
Лампочка перегорела
|
Замените лампочку
|
|
Неисправен переключатель поворотников
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампы указателей поворота не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Блок мигания неисправен
|
Проверьте блок мигалок
|
|
|
Неисправен переключатель поворотников
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Аварийная сигнализация не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Блок мигания неисправен
|
Проверьте блок мигалок
|
|
|
Выключатель аварийки неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Скорость мигания слишком низкая или слишком высокая
|
Мощность ламп меньше или больше указанной
|
Заменить лампы
|
|
Блок мигания неисправен
|
Проверьте блок мигалок
|
|
|
Фонари заднего хода не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Выключатель фонаря заднего хода (M/T) неисправен
|
Проверьте переключатель
|
|
|
Переключатель диапазонов коробки передач (A/T) неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа в салоне не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Выключатель освещения салона неисправен
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Передние противотуманные фары не горят
|
Лампочка перегорела
|
Замените лампочку
|
|
Неисправен выключатель передних противотуманных фар
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Не горят задние противотуманные фары
|
Лампочка перегорела
|
Замените лампочку
|
|
Неисправен выключатель задних противотуманных фар
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа карты не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Неисправен переключатель лампы карты
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
|
|
Лампа багажника не горит
|
Лампочка перегорела
|
Замените лампочку
|
|
Неисправен выключатель освещения багажника
|
Проверьте переключатель
|
|
|
Неисправность проводки или заземления
|
Ремонт при необходимости
|
Компоненты и расположение компонентов
Расположение компонента
1. Головной фонарь (высокий)
2. Головной фонарь (низкий)
3. Габаритный фонарь
4. Лампа указателя поворота
5. Статическая гибочная лампа
6. Передняя противотуманная фара
7 ...
Фары головного света Компоненты и расположение компонентов
Компонент
1. Рассеиватель фары в сборе и
Корпус
2. Лампа ближнего света фары
3. Лампа указателя поворота
4. Лампа габаритного фонаря
5. Фара дальняя...
