Kia Cee'd: АБС (антиблокировочная тормозная система) / Процедуры ремонта блока управления АБС

Руководство по ремонту Kia Cee'd JD. / Тормозная система / АБС (антиблокировочная тормозная система) / Процедуры ремонта блока управления ABS

Удаление [левосторонний]
1.
Выключите зажигание.
2.
Потяните вверх замок разъема HECU (A), а затем отсоедините разъем.

3.
Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.
•
Обязательно полностью удалите посторонние вещества из вокруг бачка с тормозной жидкостью и крышки перед открытием крышка резервуара. В противном случае это может привести к загрязнению тормозной жидкости и снижение эффективности торможения.
•
Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, промойте его немедленно с водой.
4.
Отсоедините тормозные трубки от HECU, отвернув гайки против часовой стрелки. с помощью гаечного ключа.
Момент затяжки:
12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)

5.
Ослабьте гайки кронштейна HECU (A), затем снимите HECU и кронштейн.
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3 ~ 18,8 фунт-фут)

1)
Никогда не пытайтесь разбирать HECU.
2)
Никогда не подвергайте HECU ударам.
6.
Выверните 3 болта и снимите кронштейн с HECU.
Момент затяжки :
7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут)
Удаление [RHD]
1.
Выключите зажигание и отсоедините отрицательный (-) кабель аккумуляторной батареи.
2.
Извлеките аккумулятор.
(См. Электрическая система двигателя — «Аккумуляторная батарея»)
3.
Снимите ЕСМ.
(См. Блок управления двигателем/топливная система — «Модуль управления двигателем»)
4.
Потяните вверх замок разъема HECU (A), а затем отсоедините разъем.

5.
Удалите тормозную жидкость из бачка главного цилиндра с помощью шприца.
•
Обязательно полностью удалите посторонние вещества из вокруг бачка с тормозной жидкостью и крышки перед открытием крышка резервуара. В противном случае это может привести к загрязнению тормозной жидкости и снижение эффективности торможения.
•
Не проливайте тормозную жидкость на автомобиль, это может повредить краска; если тормозная жидкость попала на краску, промойте его немедленно с водой.
6.
Отсоедините тормозные трубки от HECU, отвернув гайки против часовой стрелки. с помощью гаечного ключа.
Момент затяжки :
12,7 ~ 16,7 Н·м (1,3 ~ 1,7 кгс·м, 9,4 ~ 12,3 фунт-фут)

7.
Ослабьте гайки кронштейна HECU (A), затем снимите HECU и кронштейн.
Момент затяжки :
16,7 ~ 25,5 Н·м (1,7 ~ 2,6 кгс·м, 12,3 ~ 18,8 фунт-фут)

1)
Никогда не пытайтесь разбирать HECU.
2)
Никогда не подвергайте HECU ударам.
8.
Выверните 3 болта и снимите кронштейн с HECU.
Момент затяжки :
7,8 ~ 9,8 Н·м (0,8 ~ 1,0 кгс·м, 5,8 ~ 7,2 фунт-фут)
Монтаж
1.
Установите в порядке, обратном снятию.
2.
Затяните крепежные болты и гайки HECU с указанным моментом.
3.
После установки прокачайте тормозную систему.
(См. прокачку АБС)
4.
При замене HECU всегда выполняйте вариантное кодирование.

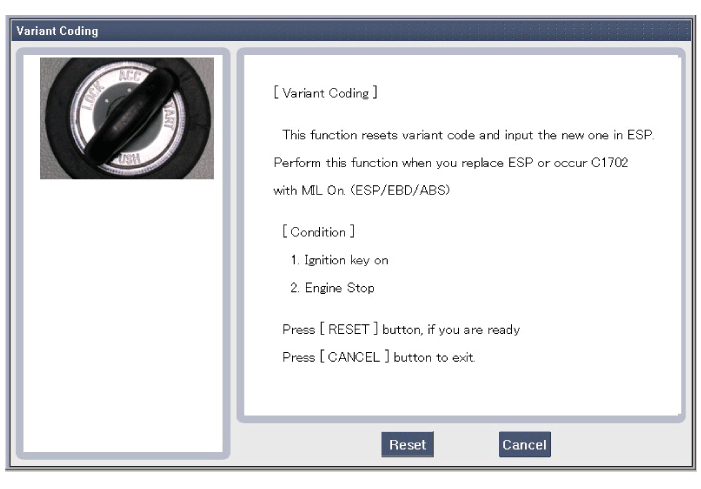

Вариантное кодирование
1.
Подключите GDS к разъему канала передачи данных.
2.
Включите зажигание.
3.
Выберите название автомобиля и систему.
4.
Выберите вариант кодирования.
5.
Выполните вариантное кодирование в соответствии с инструкциями на экране.

6.
Зажигание «ВЫКЛ», а затем зажигание «ВКЛ».
7.
Вариантное кодирование завершено.
