Kia Cee'd: Система смарт-ключа / Процедуры диагностики смарт-ключа

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Система смарт-ключей / Процедуры диагностического ремонта смарт-ключа

осмотр

Самодиагностика с помощью GDS

Дефекты системы смарт-ключей можно быстро диагностировать с помощью GDS. GDS работает привод быстро контролировать, входное/выходное значение и самодиагностику.

Следующие три функции будут серьезной проблемой в системе SMART KEY.

1.	Проблема с вводом устройства SMART KEY.

2.	Проблема в блоке SMART KEY.

3.	Проблема с выходом устройства SMART KEY.

Следующие три диагностических решения будут основным процессом решения проблемы. большинство забот.

1.	Блок SMART KEY Проблема ввода: диагностика переключателя

2.	Проблема с блоком SMART KEY: диагностика связи

3.	Проблема с выходом блока SMART KEY: диагностика антенны и переключателя

Диагностика переключателя

1.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. на нижней панели, включите питание GDS.

2.	Выберите модель автомобиля, а затем систему SMART KEY.

3.	Выберите «Устройство SMART KEY».

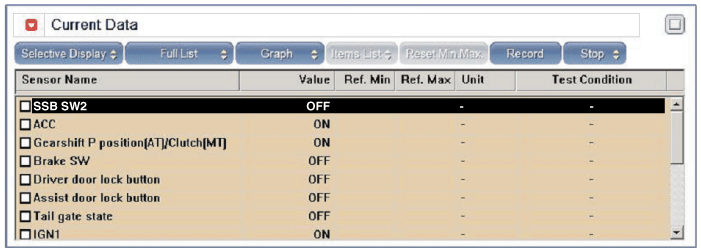

4.	После включения IG выберите «Текущие данные».

Вы можете увидеть положение каждого переключателя на сканере после подключения процесс «текущие данные».

Отображать	Описание
FL Тумблер	ON : Кнопка на ручке двери водителя включена.
FR Тумблер	ON : Кнопка на вспомогательной ручке двери включена.
Переключатель багажника/двери багажника	ON : Кнопка багажника/двери багажника включена.
Положение шестерни P	ON: Рычаг переключения передач находится в положении P.
IGN 1	ON: переключатель IGN находится в положении IG.
АКК	ON: переключатель IGN находится в положении ACC.
Нажимной переключатель	ON : Нажимной переключатель включен.
Внешний зуммер	ВКЛ : Зуммер включен.

Диагностика связи с GDS (самодиагностика)

1.	Диагностика связи проверяет, работает ли каждый связанный компонент нормальный.

2.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

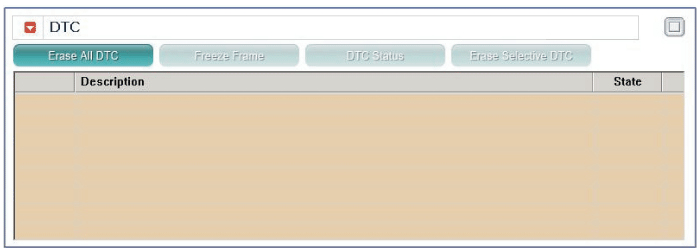

3.	После включения зажигания выберите «DTC».

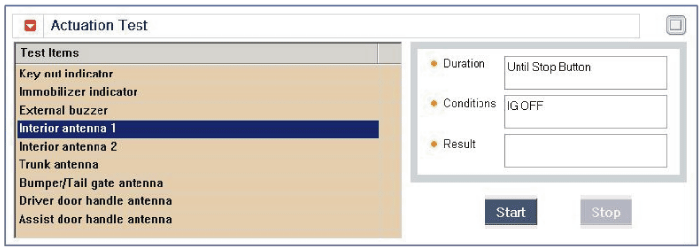

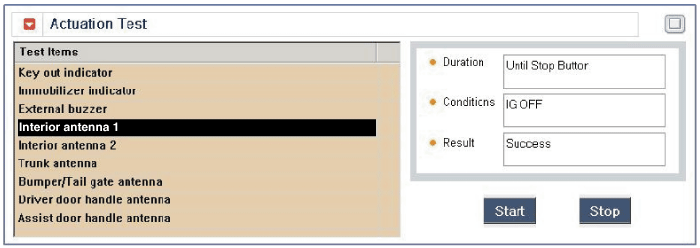

Диагностика срабатывания антенны

1.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.	После включения зажигания выберите «ПРОВЕРКА ПРИВОДА».

3.	Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.

4.	Если светодиод смарт-ключа мигает, смарт-ключ исправен.

5.	Если светодиод смарт-ключа не мигает, проверьте напряжение смарт-ключа. батарейка для ключа.

Активация антенны

–	ИНТЕРЬЕР Антенна 1

–	ИНТЕРЬЕР Антенна 2

–	Антенна багажника/багажника

–	БАМПЕР/Антенна

–	DRV_DR Антенна

–	Антенна AST_DR

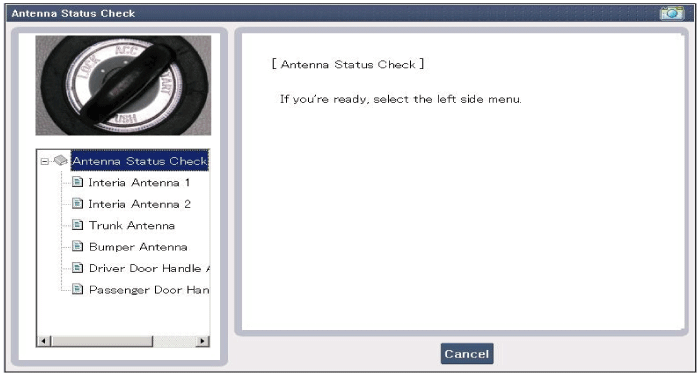

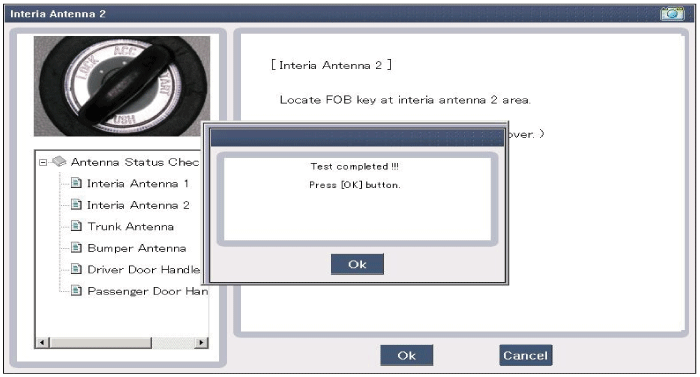

Проверка состояния антенны

1.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

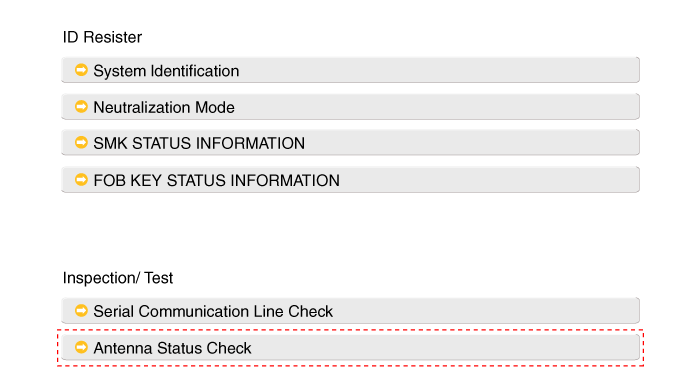

2.	Выберите «Проверка состояния антенны».

3.	После включения IG выберите «Проверка состояния антенны».

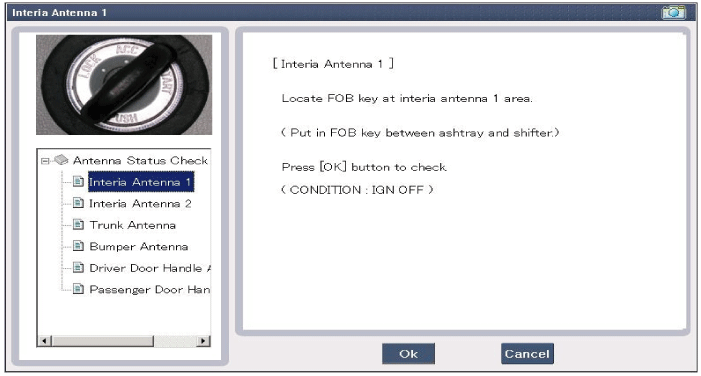

4.	Установите смарт-ключ рядом с соответствующей антенной и управляйте им с помощью GDS.

5.	Если смарт-ключ работает нормально, соответствующая антенна, смарт-ключ (передача, прием) и внешний приемник в норме.

Состояние антенны

–	ИНТЕРЬЕР Антенна 1

–	ИНТЕРЬЕР Антенна 2

–	Антенна багажника/багажника

–	БАМПЕР/Антенна

–	DRV_DR Антенна

–	Антенна AST_DR

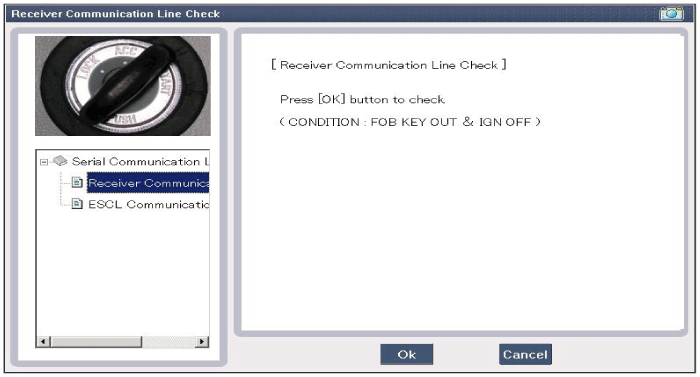

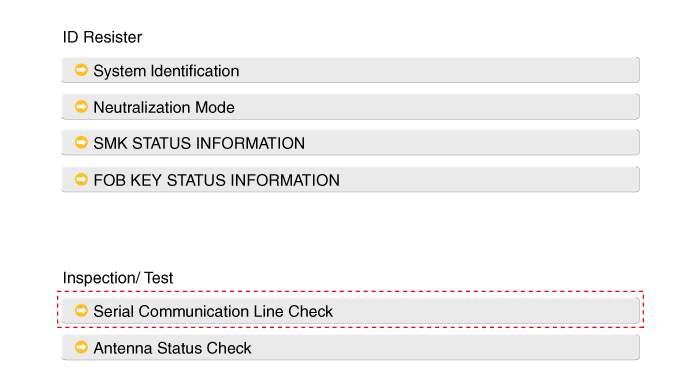

Проверка состояния последовательной связи

1.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.	Выберите «Проверка последовательной линии связи».

3.	После включения зажигания выберите «Проверка линии связи приемника».

4.	Проверьте линию последовательной связи с помощью GDS.

5.	Если смарт-ключ работает нормально, связь между блоком смарт-ключа и внешним ресивер в норме.

Если смарт-ключ работает ненормально, проверьте следующие пункты.

–	Отключение или отсутствие ответа на связь с внешним приемником линия.

–	Отключение и заземление линии связи внешнего приемника связь.

Проверка срабатывания внутренней антенны

1.	Установите смарт-ключ в следующей зоне затемнения и проверьте, включено ли зажигание.

2.	Если зажигание включено, антенна работает нормально.

3.	Проверьте режим зажигания внутренней антенны.

4.	Установите смарт-ключ в следующей области затемнения и активируйте антенну. Убедитесь, что светодиод смарт-ключа мигает.

5.	Если светодиод смарт-ключа не мигает, проверьте антенну в тени. область.

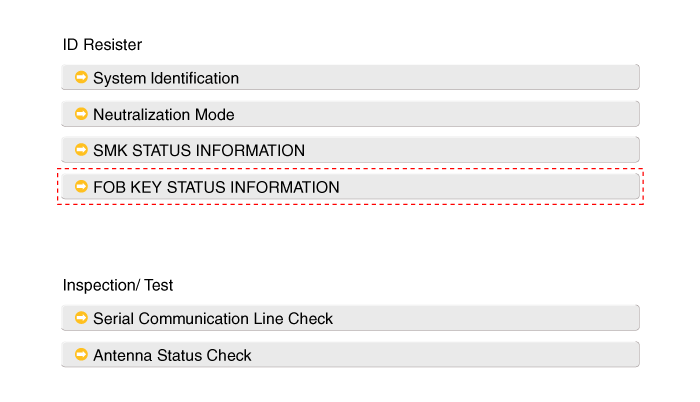

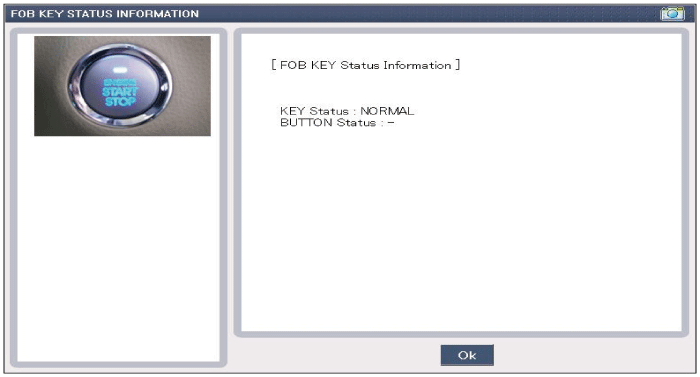

Проверка статуса FOB

1.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.	После включения зажигания выберите «ИНФО СОСТОЯНИЯ КЛЮЧА брелка».

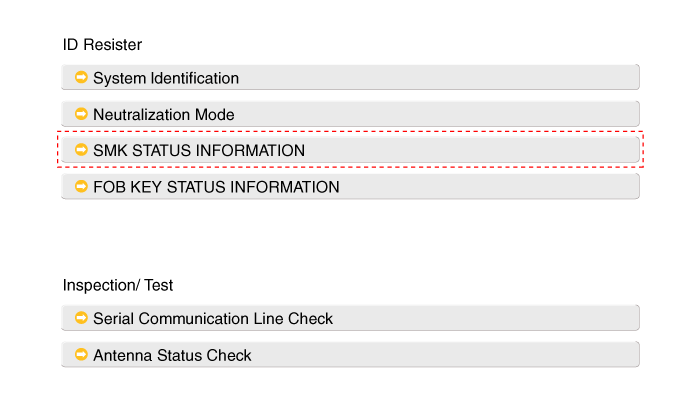

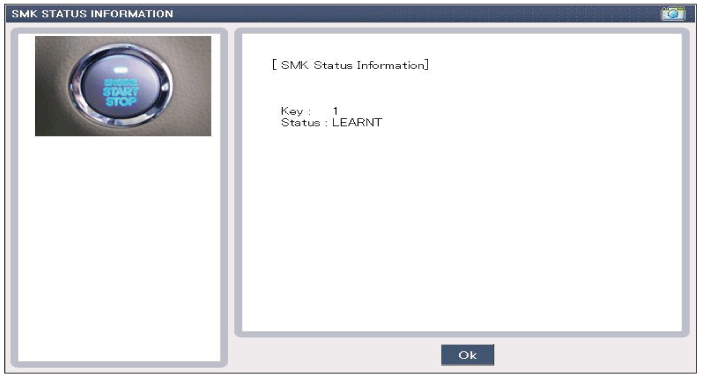

Проверка состояния смарт-ключа

1.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.	После включения зажигания выберите «SMK STATUS INFO».

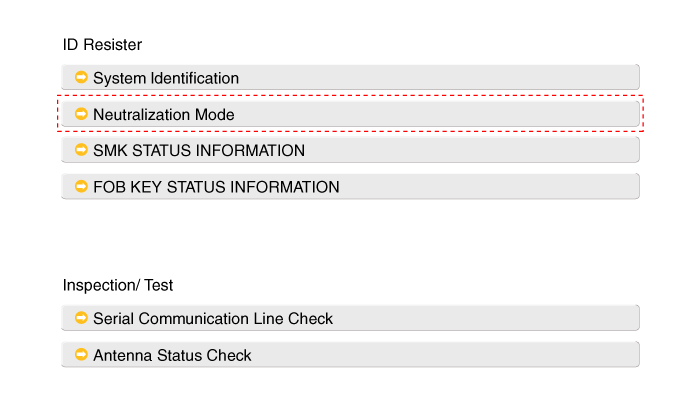

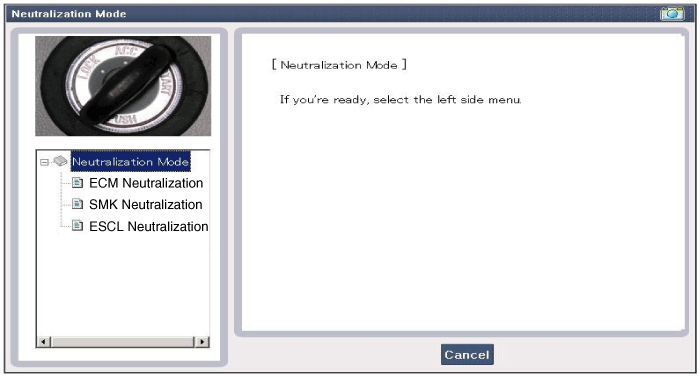

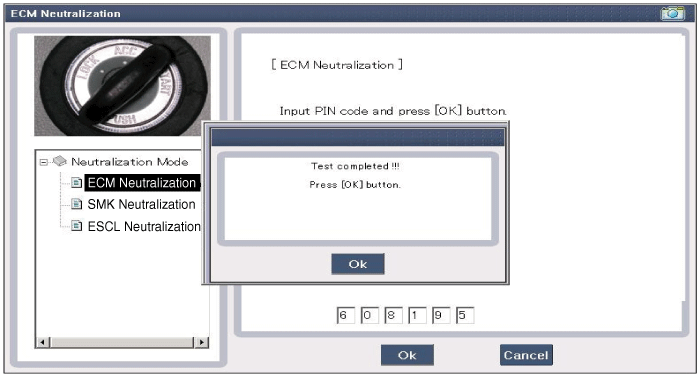

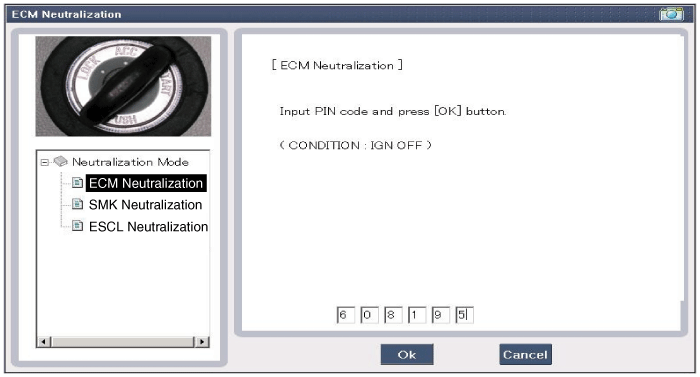

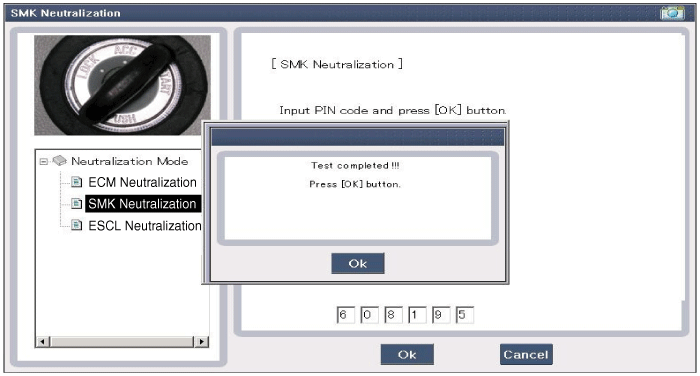

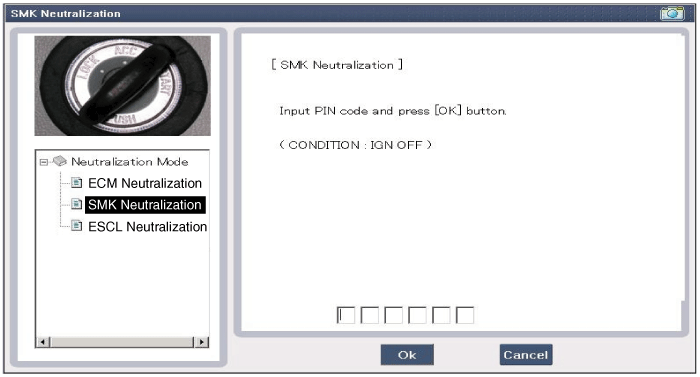

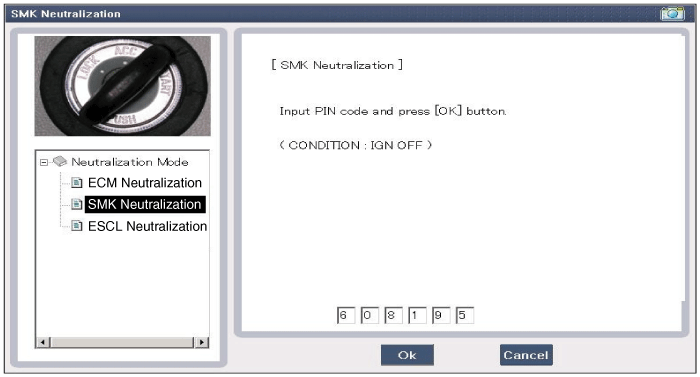

Проверка статуса нейтрализации

1.	Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя. нижняя панель накладки.

2.	После включения зажигания выберите «Режим нейтрализации».

Список входных переключателей

Нет	Имя элемента	Единица
1	SSB-переключатель2	-
2	АКК	-
3	IGN1	-
4	Положение шестерни «P»	-
5	Тормозной переключатель	-
6	Кнопка блокировки двери FL	-
7	Кнопка блокировки двери FR	-
8	Переключатель крышки багажника/багажника	-
9	Напряжение батареи	-
10	Напряжение генератора	-
11	KEY out Индикаторная лампа	-
12	Лампа иммобилайзера	-
13	Внешний зуммер	-

Список приводов

Нет.	Имя элемента	Состояние
1	Иммо.индикаторная лампа	Включение зажигания Двигатель выключен
2	Внешний зуммер	Включение зажигания Двигатель выключен
3	Внутренняя антенна 1 активна	Включение зажигания Двигатель выключен
4	Внутренняя антенна 2 активна	Включение зажигания Двигатель выключен
5	Антенна багажника/багажника активна	Включение зажигания Двигатель выключен
6	Антенна бампера активна	Включение зажигания Двигатель выключен
7	DRV DR Антенна активна	Включение зажигания Двигатель выключен
8	Антенна AST DR активна	Включение зажигания Двигатель выключен
