Kia Cee'd: Система обнаружения слепых зон / Процедуры ремонта
| Диагностика с помощью GDS |
| 1. |
Дефекты системы BSD можно быстро диагностировать с помощью GDS. GDS работает
привод быстро контролировать, входное/выходное значение и самодиагностику.
|
| 2. |
Подключите кабель GDS к разъему канала передачи данных в случае аварии со стороны водителя.
на нижней панели, включите питание GDS.
|
| 3. |

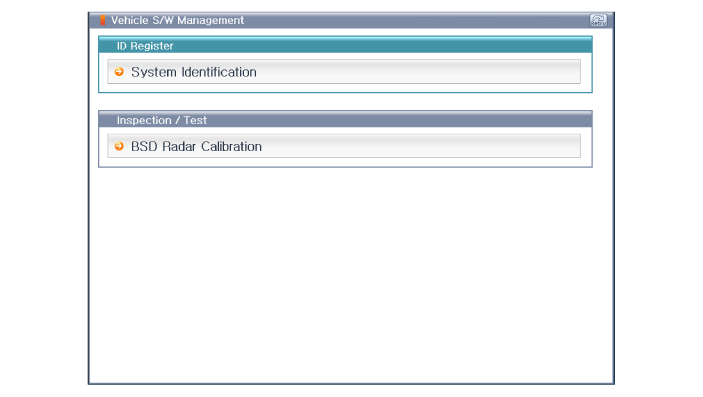

Выберите модель автомобиля, а затем систему BSD.
|
| 4. |

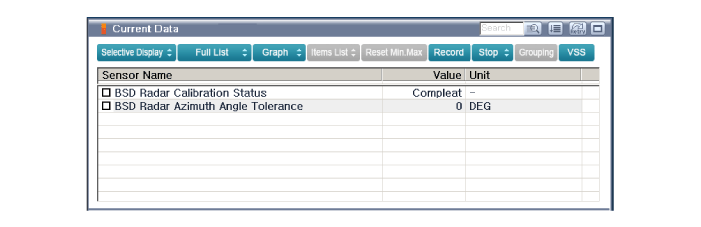

Выберите «Контроль ввода/вывода», если хотите проверить текущие данные
системы BSD.
|
| 5. |
Если вы хотите принудительно проверять работу каждого модуля, выберите «Активация».
тест".
|
| 6. |
Зажигание «ВЫКЛ», подключить ГРС.
|
| 7. |

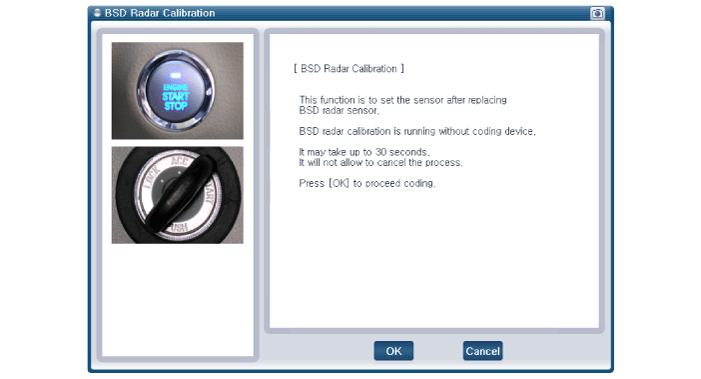

Зажигание «ВКЛ» и двигатель «ВЫКЛ», выберите систему BSD и «Калибровка радара BSD».
режим.
|
| 8. |

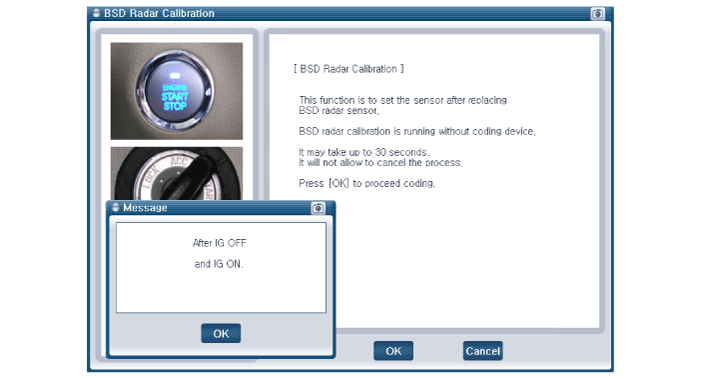

GDS покажет шаги функции сброса BSD.
|
| 9. |

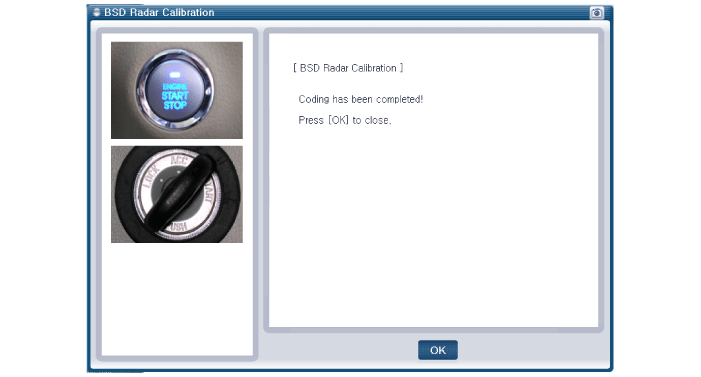

Будет выполнена процедура инициализации BSD.
|
Описание и работа
Описание
BSD — это система, в которой используются два радарных датчика магнитных волн, прикрепленных сзади.
панель для измерения расстояния до следующих транспортных средств и обеспечивает обнаружение
...
Блок обнаружения слепых зон" Принципиальные схемы
Принципиальная электрическая схема
...
