Описание

BSD — это система, в которой используются два радарных датчика магнитных волн, прикрепленных сзади. панель для измерения расстояния до следующих транспортных средств и обеспечивает обнаружение и (визуальная и звуковая) сигнализация любого транспортного средства, въезжающего в слепую зону.

–	Обнаружение слепых зон (BSD): обнаруживает другие транспортные средства в зоне BSD и отображение контрольной лампы BSD на боковом зеркале для водителя. Контрольная лампа мигает, когда водитель включает лампу указателя поворота, чтобы выехать на полосу, где находится другое транспортное средство.

–

Ассистент смены полосы движения (LCA): обнаруживает другие транспортные средства, подъезжающие на высокой скорости. зону LCA и отображение контрольной лампы BSD на боковом зеркале для водитель.

Контрольная лампа мигает, когда водитель включает лампу указателя поворота без распознавание любого внезапно приближающегося транспортного средства с этого направления.

–	Предупреждение о перекрестном движении сзади (RCTA): генерирует сигнал тревоги для автомобиля. приближение сзади и сбоку во время движения автомобиля задним ходом.

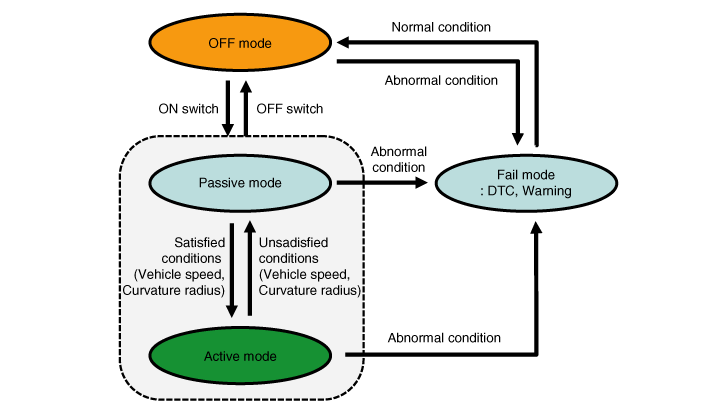

Режим работы системы

1.	При запуске двигателя при выключенном выключателе включается режим OFF.

2.	При нажатии переключателя ON в режиме OFF активируется пассивный режим.

Если запустить двигатель при включенном переключателе, включается пассивный режим.

※ Когда зажигание включено, переключатель находится в исходном состоянии: последнее положение хранится.

–	Если IGN OFF → ON при включенном переключателе, переключатель включен.

–	Если IGN OFF → ON с выключателем в положении OFF, переключатель находится в положении OFF.

4.	Если вы запускаете двигатель с включенным BSD, или если вы включаете BSD с BSD выключается, контрольная лампа наружного зеркала мигает от 2 до 3 секунды. Это должно сообщить драйверу, что система BSD готова. (предоставил что, если система находится в режиме сбоя, мерцания нет.)

5.	Если условия активации (скорость и радиус кривизны) соблюдены при вождение, Активный режим включен (выдано предупреждение).

6.	Если условия активации (скорость и радиус кривизны) не соблюдены во время движения включен пассивный режим (предупреждение снято).

7.	Если операция BSD и LCA завершается сбоем в каком-либо режиме, включается режим Fail.

8.	Если операции BSD и LCA работают нормально в режиме Fail, включается режим OFF.

9.	Если нажать кнопку OFF во время работы функций BSD и LCA (активный/пассивный), Включен режим ВЫКЛ.

Состояние предупреждения

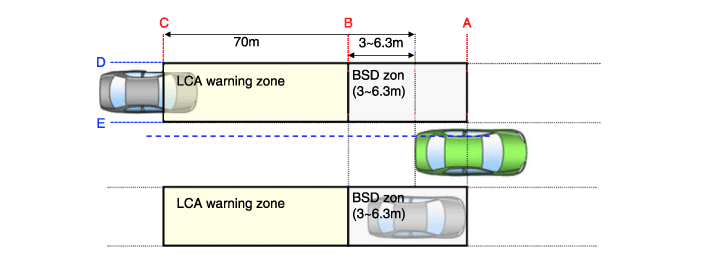

1.	Зона предупреждения

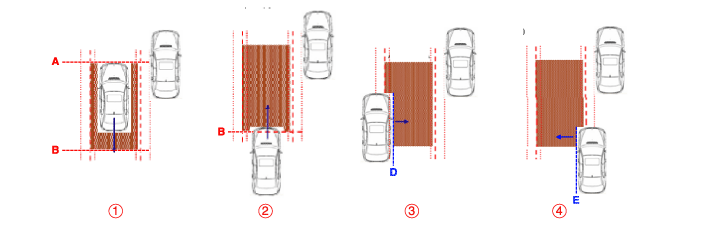

Условия включения предупреждения BSD

① Весь кузов целевого автомобиля находится за линией А.

② Любая часть целевого транспортного средства пересекает линию B.

③ Любая часть целевого транспортного средства пересекает линию D и гистерезис In.

④ Вся часть целевого транспортного средства проходит линию D и гистерезис В.

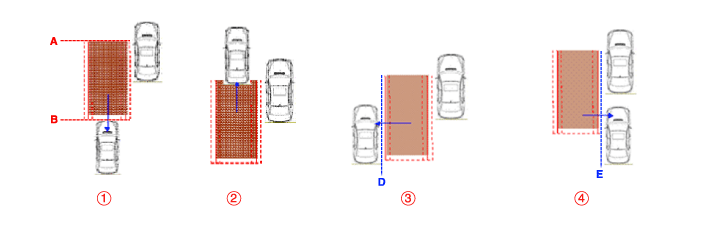

Условия отключения предупреждения BSD

① Весь кузов целевого транспортного средства движется перед линией А.

② Весь кузов целевого автомобиля перемещается за линию B.

③ Весь кузов целевого автомобиля пересекает линию D и гистерезис. Вне.

④ Вся часть целевого транспортного средства пересекает линию E и гистерезис Вне.

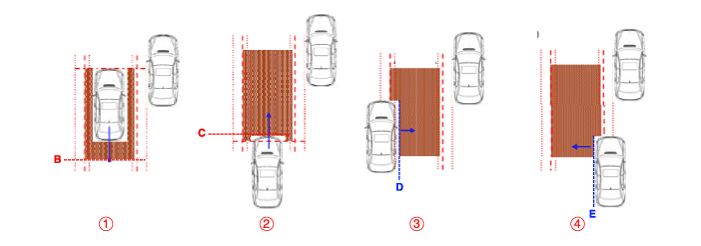

Условия включения предупреждения LCA

① Весь кузов целевого автомобиля находится за линией B.

② Любая часть целевого транспортного средства пересекает линию C.

③ Любая часть целевого транспортного средства пересекает линию D и гистерезис In.

④ Вся часть целевого транспортного средства пересекает линию E и гистерезис В.

⑤ Во всех вышеперечисленных условиях TTC (время до столкновения) не менее 4,5 сек.

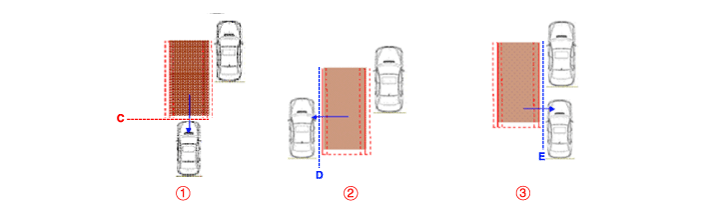

Условия отключения предупреждения LCA

① Весь кузов целевого автомобиля находится перед линией B.

② Весь кузов целевого транспортного средства пересекает линию C.

③ Весь кузов целевого автомобиля пересекает линию D и гистерезис. Вне.

④ Весь кузов целевого автомобиля пересекает линию E и гистерезис. Вне.

⑤ Во всех вышеперечисленных условиях TTC (время до столкновения) не превышает 4,5 сек.

6.	Условия активации датчика ① Переключатель BSD и LCA (обозначается светодиодом переключателя) включен. ② Скорость автомобиля: 30 км/ч или выше. ③ Радиус кривизны: 125 м или более ④ Относительная скорость автомобиля: -10 ~ 250㎞/ч ("-" означает обгон впереди идущего транспортного средства)

Условия отключения датчика

① Переключатель BSD и LCA (обозначается светодиодом переключателя) выключен.

② Скорость автомобиля: 28 км/ч или меньше.

③ Радиус кривизны: 125 м или менее

④ Относительная скорость автомобиля: все, кроме -10 ~ 250㎞/ч.

("-" означает обгон впереди идущего транспортного средства)

Запрет управления системой

① Радар закрыт обломками : Состояние системы - Сообщение о блокировке выводится

Если датчик на заднем бампере загрязнен снегом, грязью или наклейки, его производительность обнаружения может быть снижена.

② Установка радара повреждена внешним ударом: Отправьте сообщение об ошибке. код

③ Сбой системы BSD и LCA: отправьте код ошибки

④ Радар перегрелся: состояние системы - сообщение о перегреве выводится.

Предупреждение о перекрестном движении сзади (RCTA)

Элемент	Спецификация	Примечания
Скорость автомобиля	0 ~ -10 км/ч	положение R
Время столкновения	4 ~ 36 км/ч	+ : закрытие
Рабочая зона	0,5 ~ 20 м	Транспортное средство: 20 м Велосипед: 15 м

① Это функция, помогающая проверить транспортное средство, приближающееся с сзади и сбоку, когда автомобиль заводится назад с парковки впереди на стоянке.

② Тревога для автомобиля подается в течение 2 секунд в зависимости от Время до столкновения (TTC) и человек исключены для тревоги (The тревожить нельзя.)

Время до столкновения (TTC): означает подачу сигнала тревоги в случае 2~3,5 секунд для расчетного времени до столкновения путем расчета относительное расстояние/относительная скорость. (Изменяется в зависимости относительной скорости приближения.)

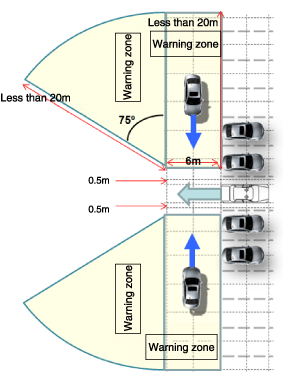

③ Зона предупреждения

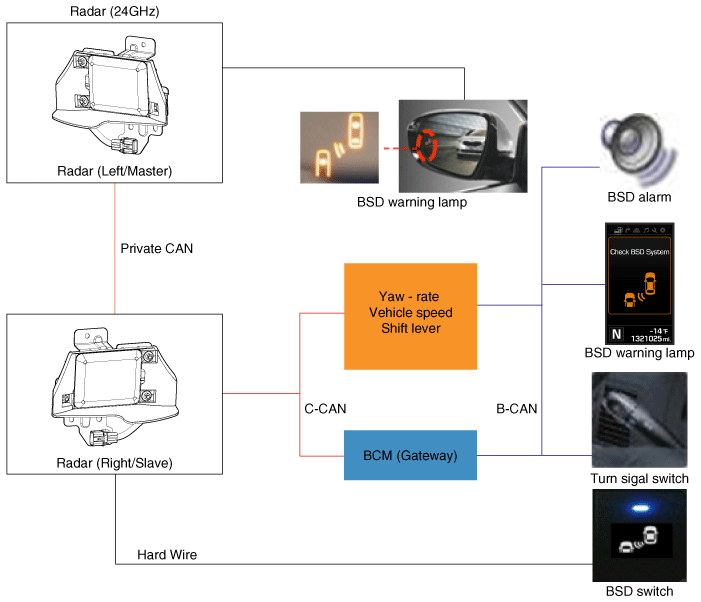

Компоненты и расположение компонентов

Компоненты 1. Обнаружение слепых зон (BSD) Единица 2. BSD-переключатель 3. Контрольная лампа BSD 4. Кластер ...
