Kia Cee'd: Система иммобилайзера / Процедуры ремонта

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Система иммобилайзера / Процедуры ремонта

Учебные процедуры

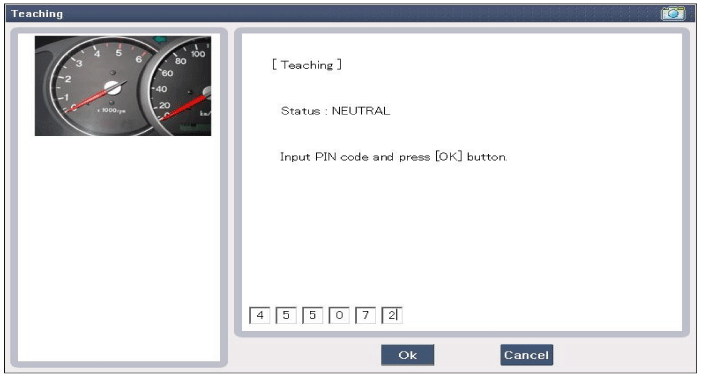

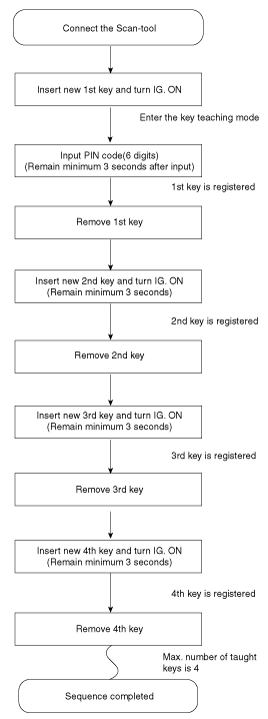

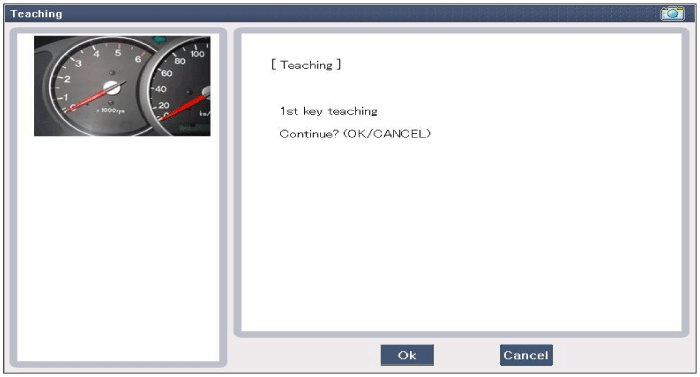

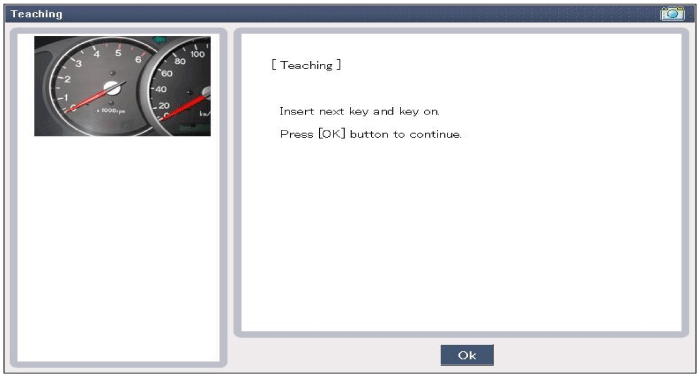

Ключевая процедура обучения

Обучение работе с ключами необходимо проводить после замены неисправного PCM (ECM) или при предоставление дополнительных ключей владельцу транспортного средства.

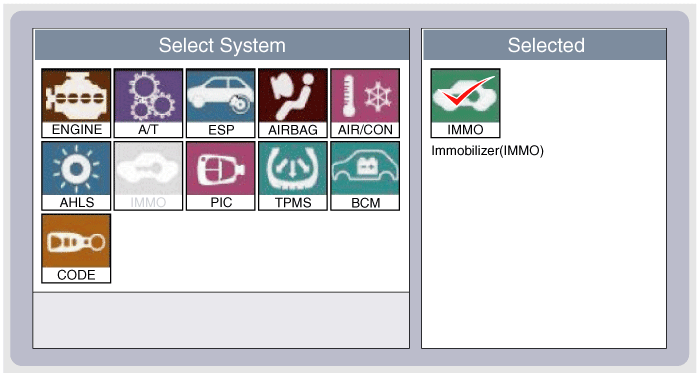

Процедура начинается с запроса PCM (ECM) для конкретного автомобиля. данные (пин-код: 6 цифр) с тестера. "Новые" магазины PCM (ECM) могут быть запущены конкретные данные транспортного средства и ключевое обучение. «ученый» PCM (ECM) сравнивает конкретные данные автомобиля от тестера с сохраненные данные. Если данные верны, обучение может продолжаться.

Если в PCM (ECM) были отправлены неверные данные об автомобиле, три раз, PCM (ECM) отклонит запрос на обучение ключа на один раз. час. Это время нельзя сократить, отключив аккумулятор или другие манипуляции. После повторного подключения батареи таймер запускается снова на один час.

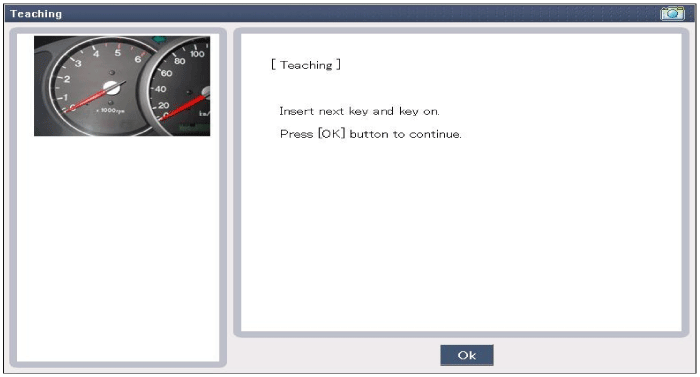

Обучение ключа производится при включении зажигания ключом и дополнительным команды тестера. PCM (ECM) сохраняет соответствующие данные в EEPROM. и в транспондере. Затем PCM (ECM) выполняет требуемую аутентификацию. для подтверждения учебного процесса. Успешное программирование затем подтверждается сообщением тестировщику.

Если ключ уже известен PCM (ECM) из предыдущего обучения, аутентификация будет принята, и данные EEPROM будут обновлены. Содержимое транспондера не изменено (это невозможно для обученного транспондер).

Попытка повторно обучить ключу, которому уже научились во время одного и того же цикла обучения распознается PCM (ECM). Этот отклоняет ключ, и тестировщику отправляется сообщение.

PCM (ECM) отклоняет недействительные ключи, представленные для обучения. Тестировщику отправляется сообщение. Ключ может быть недействителен из-за ошибок в транспондере или по другим причинам, возникшим в результате неудачного программирование данных. Если PCM (ECM) обнаруживает разные аутентификаторы транспондера и PCM (ECM) ключ считается недействительным.

Максимальное количество обучаемых клавиш - 8

Если во время сервисного меню иммобилайзера возникает ошибка, PCM (ECM) статус остается неизменным, и сохраняется определенный код неисправности.

Если состояние PCM (ECM) и состояние ключа не совпадают для обучения ключей, процедура тестера будет остановлена, и появится определенный код неисправности. будут сохранены в PCM (ECM).

При обучении 1-го ключа Smartra одновременно регистрируется.

(1)	Статус обучения PCM (ECM).

(2)	PCM (ECM) девственный статус. После замены нового "PCM (ECM)" GDS показывает, что PCM (ECM) является девственным статусом в режиме Key Teaching. Статус "VIRGIN" означает, что PCM (ECM) не соответствует ни одному PIN-коду. код раньше.

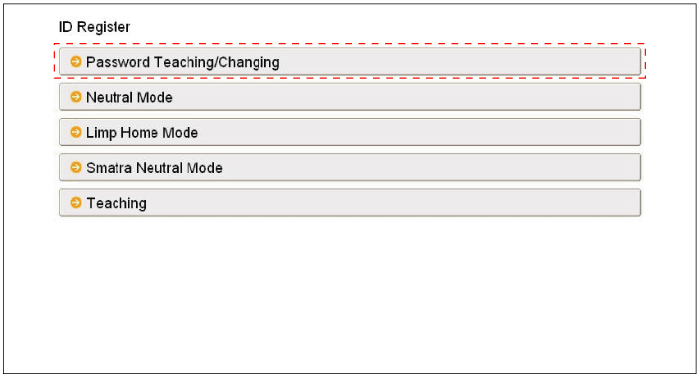

Процедура обучения пароля пользователя

Пароль пользователя для Limp Home учат на СТО. владелец транспортного средства может выбрать четырехзначный номер.

Обучение паролю пользователя принимается только "обученным" PCM (ECM). Перед первым вводом пароля пользователя в PCM (ECM) состояние пароль «virgin». Функция «Limp Home» невозможна.

Обучение запускается при включении зажигания с действительным ключом (выученный ключ). и отправка пароля пользователя тестером. После успешного обучения, статус пароля пользователя меняется с "девственный" на "выученный"

Заученный пароль пользователя также можно изменить. Это можно сделать, если статус пароля пользователя «выучен» и тестер отправляет авторизацию доступа, либо старый пароль пользователя, либо данные автомобиля. После правильной авторизации PCM (ECM) запрашивает новый пароль пользователя. Статус остается «выученным», и новый пароль пользователя будет действительным. для следующего режима вялого дома.

Если были отправлены неверные пароли пользователей или неправильные данные о транспортном средстве к PCM (ECM) три раза непрерывно или с перерывами, PCM (ECM) отклонит запрос на изменение пароля в течение одного часа. Этот время не может быть уменьшено отключением аккумулятора или любыми другими действиями. После повторного подключения батареи таймер снова запускается на один час.

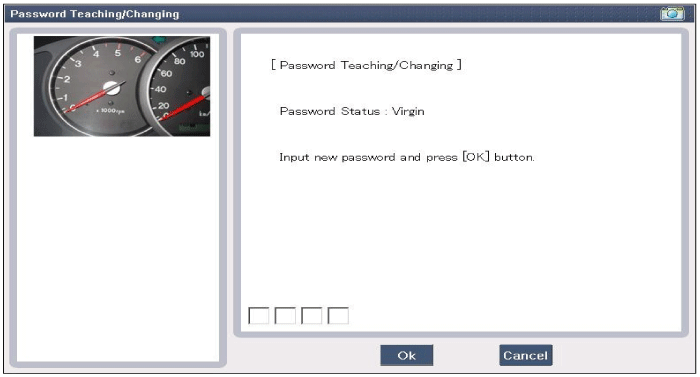

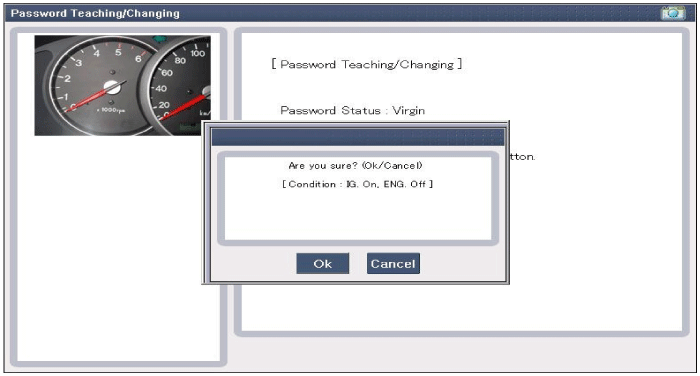

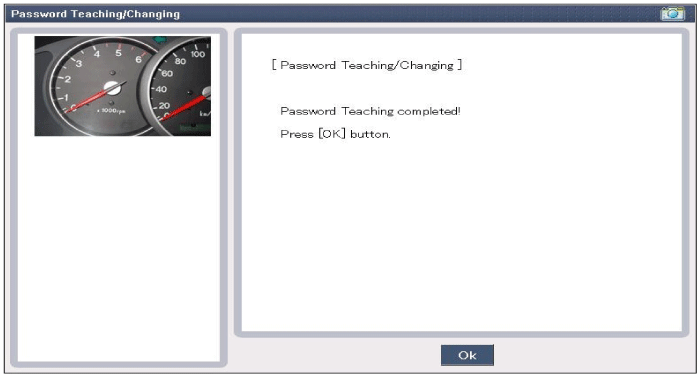

(1)	Обучение паролю пользователя ※ В случае ввода неправильного пароля повторите попытку с первого шага после 10 секунд.

(2)	Смена пароля пользователя

Функция «Хромой дом»

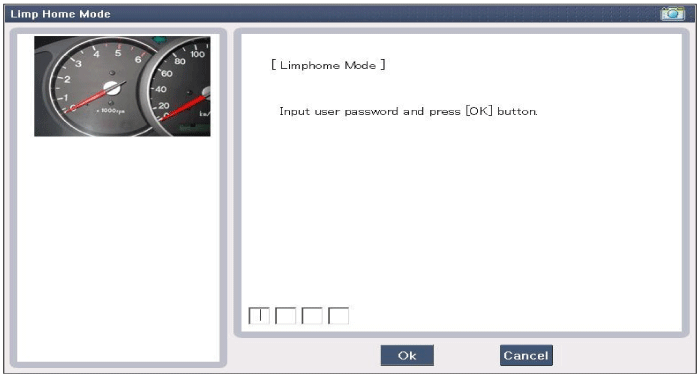

Хромой дом от тестера

Если PCM (ECM) обнаруживает неисправность SMARTRA или транспондера, PCM (ECM) позволит выполнять аварийную функцию иммобилайзера. Хромой дом возможно только в том случае, если пароль пользователя (4 цифры) был предоставлен PCM (ECM) перед. Этот пароль может быть выбран владельцем транспортного средства. и программируется на СТО.

Пароль пользователя может быть отправлен в PCM (ECM) через специальный тестер. меню.

Только если PCM (ECM) находится в состоянии «обучения», а статус пароля пользователя "заученный" и пароль пользователя правильный, PCM (ECM) будет разблокируется на время (30 сек.). Двигатель можно запустить только в течение этого времени. По истечении времени запуск двигателя невозможен.

Если отправлен неверный пароль пользователя, PCM (ECM) отклонит запрос. безвольного дома в течение одного часа. Отключение аккумулятора или любое другое действие не может сократить это время. После подключения аккумулятора к PCM (ECM), таймер снова запускается на один час.

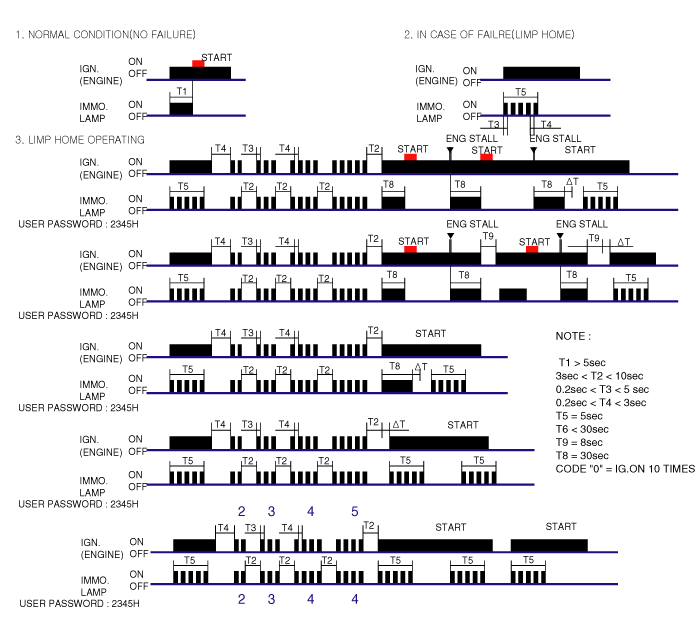

Хромой дом от ключа зажигания

Limp Home можно активировать также с помощью ключа зажигания. Пароль пользователя могут быть введены в PCM (ECM) специальной последовательностью включения/выключения зажигания.

В это время можно запустить двигатель. По прошествии времени, запуск двигателя невозможен. После ввода нового пароля таймер (30 сек.) запустится снова.

После выключения зажигания PCM (ECM) блокируется, если таймер истек. 8 секунд. Для следующего запуска запрашивается ввод пароля пользователя снова.

Замена

Проблемы и запасные части:

Проблема	Комплект деталей	Требуется ГДС?
Все ключи потеряны	Пустой ключ (4)	ДА
Блок антенной катушки не работает	Блок антенной катушки	НЕТ
ЕСМ не работает	ПКМ (ЭБУ)	ДА
Замок зажигания не работает	Замок зажигания с блоком антенной катушки	ДА
Появляются неопознанные данные о конкретном транспортном средстве	Ключ, PCM (ECM)	ДА
Блок СМАРТРА не работает	блок СМАРТРА	ДА

Замена ЭБУ и Smartra

В случае неисправности ECM блок подлежит замене на «чистый» или «нейтральный». ЕСМ. Все ключи должны быть обучены новому ECM. Ключи, которым не учат ECM, недействительны для нового ECM (см. процедуру обучения ключей). специфические данные автомобиля должны быть оставлены без изменений из-за уникального программирования транспондера.

В случае неисправной SMARTRA необходимо обучить смартру. Новая СМАРТРА устройство заменяет старое и смартру нужно обучать.

1.	Что нужно помнить перед заменой (PCM (ECM))

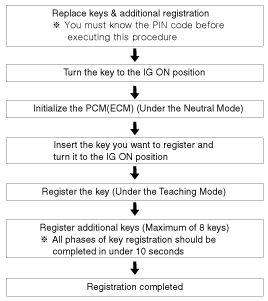

Что нужно помнить перед заменой (ключи и дополнительная регистрация)

1)	Когда зарегистрирован только один ключ, и вы хотите зарегистрировать другой ключ, необходимо перерегистрировать ключ который уже был зарегистрирован.

2)	Когда ключ №1 зарегистрирован, а мастер-ключ №2 нет зарегистрирован, вставьте ключ №1 в IG/ON или старт положение и снимите его. Двигатель можно запустить с незарегистрированный ключ #2. (Обратите внимание, что ключ № 2 должен быть использован в течение 10 секунд после извлечение ключа №1)

3)	Когда ключ №1 зарегистрирован, а ключ №2 не зарегистрирован, поместите незарегистрированный мастер-ключ #2 в IG/ON или стартовая позиция. Двигатель не может быть запущен даже при зарегистрированном ключ №1.

4)	При проверке системы иммобилайзера см. выше пунктов 1, 2 и 3. Всегда помните о 10-секундной зоне.

5)	Если пин-код и пароль введены неправильно на три последовательных входа, система будет заблокирована на один час.

6)	Будьте осторожны, чтобы не перекрыть области транспондера.

7)	Проблемы могут возникнуть при регистрации ключа или запуске автомобиля если транспондеры должны перекрываться.

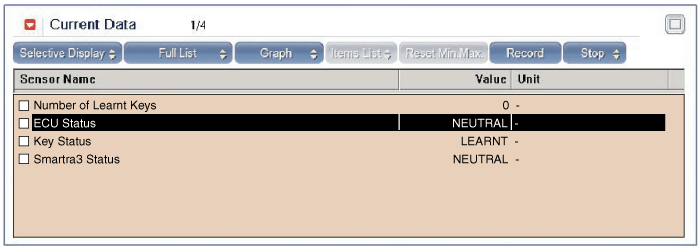

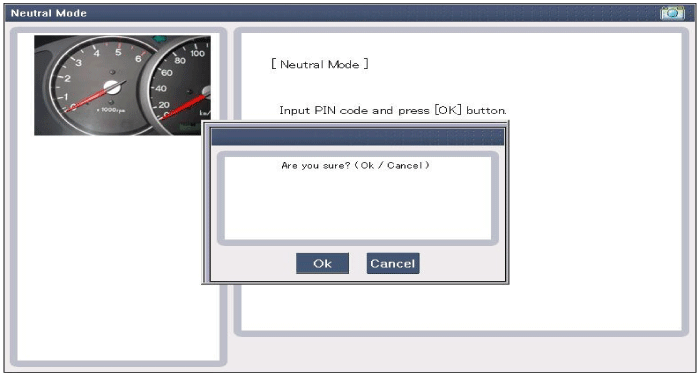

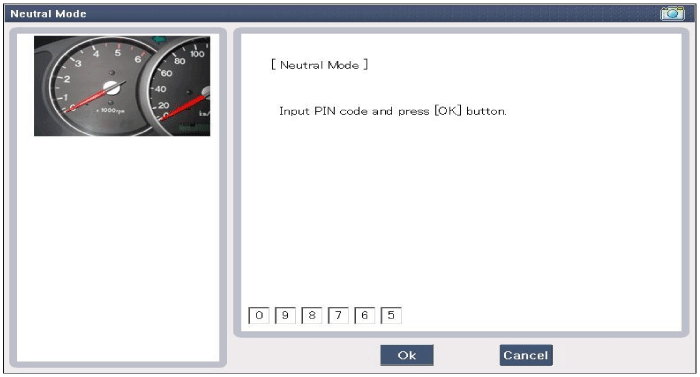

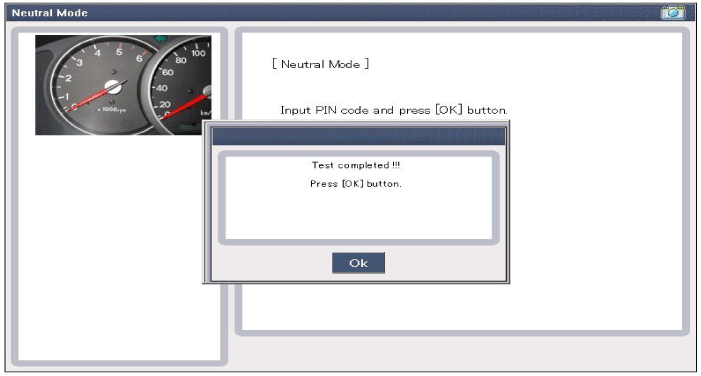

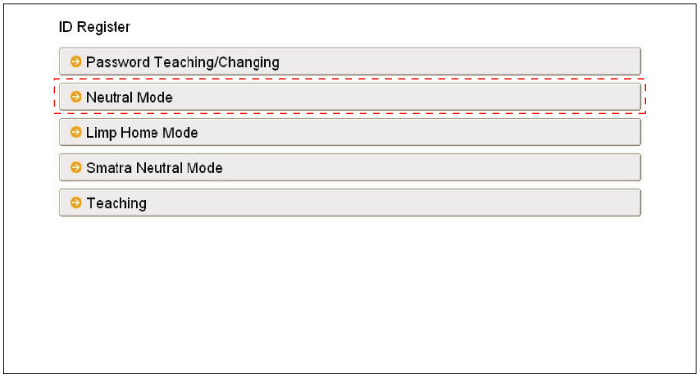

Нейтрализация ECM

Блок PCM (ECM) может быть установлен в "нейтральное" состояние с помощью тестера.

Действительный ключ зажигания вставлен, и после того, как зажигание записано, PCM (ECM) запрашивает у тестера данные об автомобиле. Связи сообщения описаны в «Нейтральном режиме». После успешного получения данных PCM (ECM) нейтрализуется.

ЕСМ остается заблокированным. Ни режим аварийного дома, ни "двойное включение зажигания" функция, принимается PCM (ECM).

Обучение ключей осуществляется в соответствии с процедурой, описанной для нового PCM (ECM). Специфические данные транспортного средства должны быть неизменными из-за уникального программирования транспондера. Если данные должны быть изменены, новые ключи с девственным транспондером запрашиваются.

Эта функция предназначена для нейтрализации PCM (ECM) и ключа. Ex) при потере ключа, Нейтрализуйте PCM (ECM), затем заучите ключи.

(См. Что делать, если ключ и PIN-код PCM (ECM) могут быть установлены на "нейтральный" статус сканером. Если были отправлены неправильные данные о транспортном средстве к SMATRA три раза непрерывно или с перерывами, SMATRA отклонит запрос на переход в нейтральный режим на один час. Отключение аккумулятора или другие манипуляции не могут сократить это время. После подключения аккумулятора таймер снова запускается на один час.

•	Состояние нейтрализующей установки

–	В случае состояния PCM (ECM) "Learnt" независимо от пользователя пароль "Virgin or Learnt"

–	Введите правильный PIN-код с помощью сканера.

–	Нейтрализация смысла. : Удаление PIN-кода (6) и пароля пользователя (4). : Блокировка ECM (кроме разрешения на обучение ключа)

•	Нейтрализующее значение:

–	Удаление PIN-кода (6) и пароля пользователя (4)

–	Блокировка EMS (кроме разрешения Key Learning)

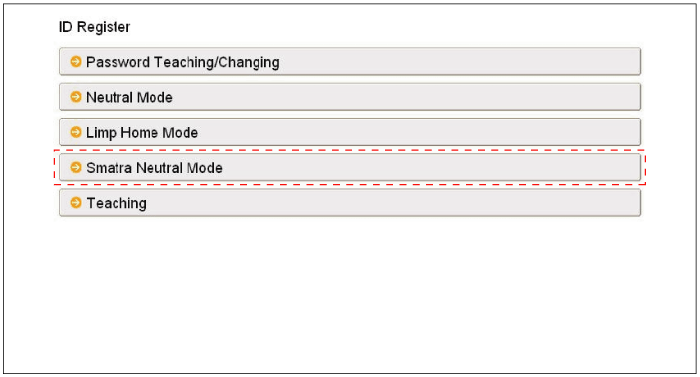

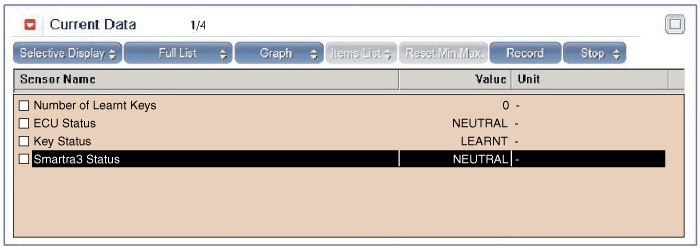

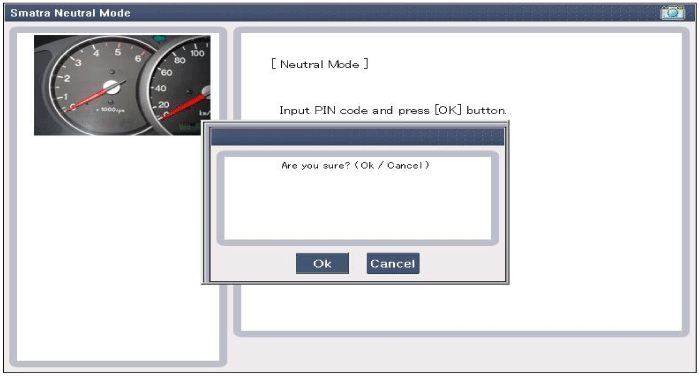

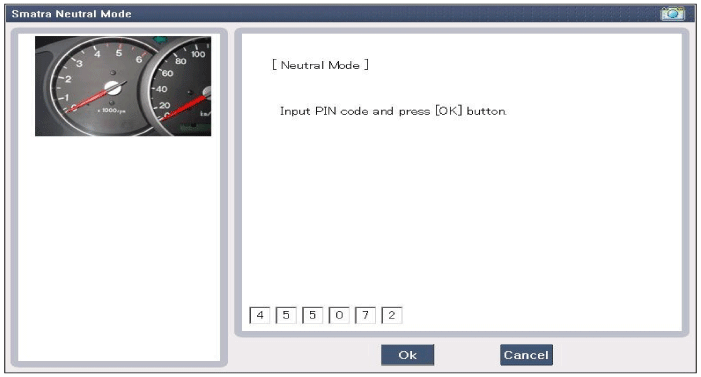

Нейтрализация SMARTRA

EMS может быть установлен тестером в нейтральное состояние.

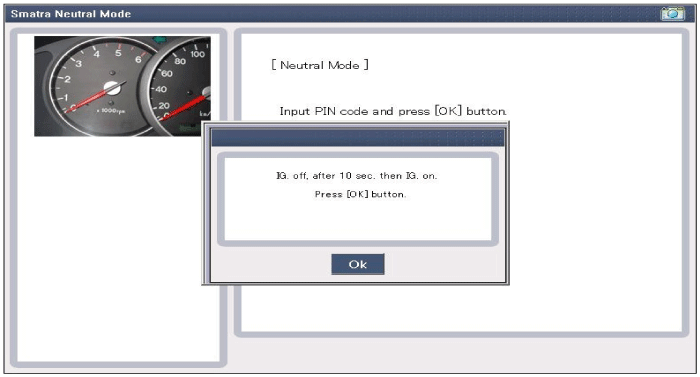

Ключ зажигания (независимо от состояния ключа) вставлен и после IGN ON. При получении правильный пароль автомобиля от GST, SMARTRA можно нейтрализовать. Нейтрализация SMARTRA возможен, если DPN совпадает со значением, введенным GST.

Если статус SMARTRA нейтральный, EMS сохраняет состояние блокировки. И запуск невозможен "двойным зажиганием".

В случае изменения пароля автомобиля, новый исходный транспондер должен быть только использовал. А в случае первичного ключа, после изучения ключа от автомобиля, его можно использовать.

Если неправильные данные о транспортном средстве были отправлены в SMATRA три раза подряд или с перерывами, SMATRA отклонит запрос на переход в нейтральный режим на один час. Отключение аккумулятора или другие манипуляции не могут уменьшить на этот раз. После подключения батареи таймер снова запускается на один час.

•	Условия настройки нейтрализации:

–	В случае "Статус SMARTRA", "Обученный"

–	Введите правильный пин-код тестером

•	Нейтрализующее значение:

–	Пароль автомобиля (код DPN) и удаление кода SEK.

–	Разрешение на новое обучение DPN.
