Kia Cee'd: Система иммобилайзера / Описание и работа

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Система иммобилайзера / Описание и работа

Описание

Система иммобилайзера отключит автомобиль, если не будет использован правильный ключ зажигания. используется, в дополнение к имеющимся в настоящее время противоугонным системам, таким как автомобильные сигнализации, система иммобилайзера направлена на резкое снижение уровня угона автомобилей.

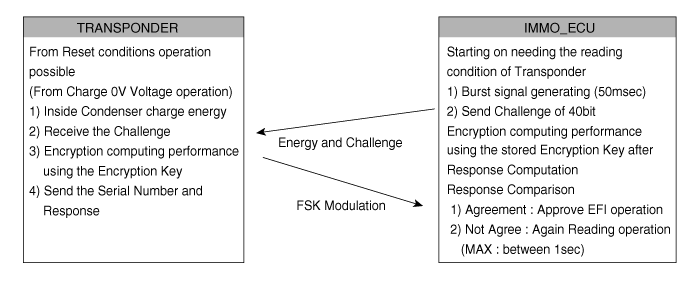

Транспондер (TP) – Связь с ЭБУ IMMO

Протокол чтения TP

(1)	IMMO_ECU после включения IGN (или отмены сброса ЦП) отправляется вызов к TP и подтвердили серийный номер и подпись.

(2)	Когда ответ входного транспондера неверен, ввод повторить попытку

(3)	Когда ответ входного транспондера правильный, данные, которые вычислить операцию шифрования в программе EEPROM по сравнению с полученными данными от ТП. Когда коды совпадают, ввод завершен. Если коды не совпадают, ввод продолжается до тех пор, пока коды не такие же.

(4)	Если код IMMO_ECU EEPROM не программируется, когда правильный транспондер введено (CRC Check OK), ввод завершен.

(5)	После включения IGN1 (отмена сброса процессора) IMMO_ECU считывает максимально 5-кратный код транспондера

(6)	В состоянии IGN1 ON&EMS_state=Lock, при получении ANKNOWLEDGE, ТП проходит повторную аутентификацию

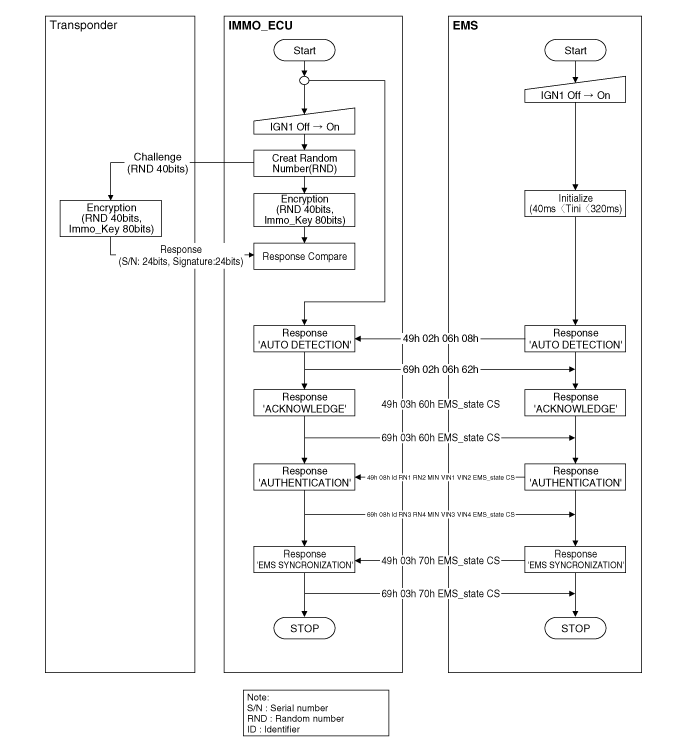

2.	Транспондер / IMMO ECU / аутентификация EMS

Компоненты Операции

PCM (модуль управления силовой передачей)

PCM (ECM) (A) выполняет проверку ключа зажигания с помощью специального алгоритм шифрования, который также запрограммирован в транспондере как PCM (ECM) одновременно. Только если результаты равны, двигатель можно запустить. Данные всех транспондеров, которые действительны для автомобиля, хранятся в PCM (ECM).

Значение ERN (зашифрованное случайное число) между EMS и зашифрованной смартрой Устройство проверяется, и служба EMS определяет действительность закодированного ключа.

ЗАШИФРОВАННЫЙ ИММОБИЛАЙЗЕР (A)

ИММОБИЛАЙЗЕР осуществляет связь со встроенным транспондером в Ключ зажигания. Эта беспроводная связь работает на радиочастоте (радиочастота 125 кГц). ИММОБИЛАЙЗЕР установлен за защитной накладкой рядом с центральной поперечиной. бар.

Радиочастотный сигнал от транспондера, принятый катушкой антенны, преобразуется в сообщения для последовательной связи устройством ИММОБИЛАЙЗЕР. И, полученный сообщения от PCM (ECM) преобразуются в радиочастотный сигнал, который передается к транспондеру через антенну.

ИММОБИЛАЙЗЕР не выполняет проверку действительности транспондера или расчет алгоритма шифрования. Это устройство представляет собой только расширенный интерфейс, который преобразует поток радиочастотных данных транспондера в последовательную связь к PCM (ECM) и наоборот.

Транспондер (встроенные ключи)

Транспондер имеет усовершенствованный алгоритм шифрования. Во время основного обучения процедуры, транспондер будет запрограммирован специфичными для автомобиля данными. специфические для автомобиля данные записываются в память транспондера. Процедура записи только один раз; поэтому содержимое транспондера никогда не может быть изменено или изменился.

[Главный складной ключ]

[Ассистент мастер-ключа]

Антенная катушка

Катушка антенны (А) выполняет следующие функции.

–	Катушка антенны подает энергию на транспондер.

–	Катушка антенны принимает сигнал от транспондера.

–	Катушка антенны посылает сигнал транспондера на ИММОБИЛАЙЗЕР. Он расположен непосредственно перед замком рукоятки рулевого управления.

Принципиальные диаграммы

Принципиальная электрическая схема ...

Процедуры ремонта

Учебные процедуры 1. Ключевая процедура обучения Обучение работе с ключами необходимо проводить после замены неисправного PCM (ECM) или при предоставление дополнительных ключей к ве...
