Kia Cee'd: Предохранители и реле / ​​Блок реле (салон) Порядок ремонта

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Предохранители и реле / Релейный блок (салон) Процедуры ремонта

Проверка предохранителей
1.
Убедитесь, что в держателях предохранителей нет люфта и что предохранители держится надежно.
2.
Убедитесь, что номиналы предохранителей для каждой цепи правильные.
3.
Проверьте, не сломан ли предохранитель.
Если необходимо заменить предохранитель, обязательно используйте новый предохранитель такой же мощности. Всегда сначала определяйте, почему перегорел предохранитель, и полностью устраняйте неисправность. проблему перед установкой нового предохранителя.
Предохранитель мощностью более нормального значения не должен использоваться.
осмотр
1.
SJB можно диагностировать с помощью GDS. SJB связывается с GDS, которая затем отображает входы и выходы вместе с кодами.
2.

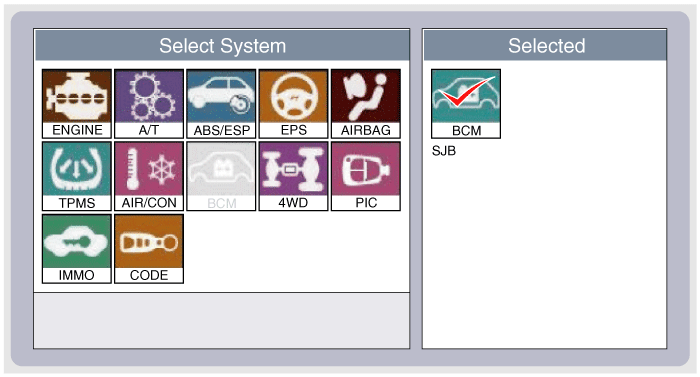

Для диагностики функции SJB выберите модель автомобиля, BCM и SJB.

3.

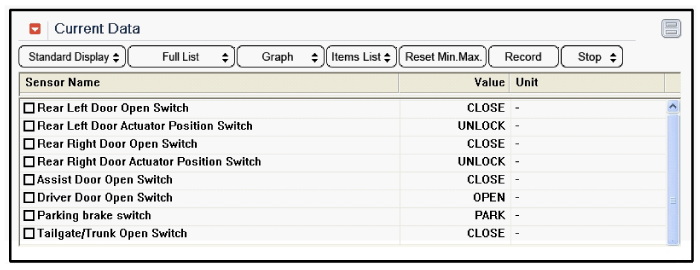

Чтобы просмотреть текущее значение ввода/вывода SJB, «Current DATA». Это обеспечивает информация об условиях ввода/вывода SJB.

4.

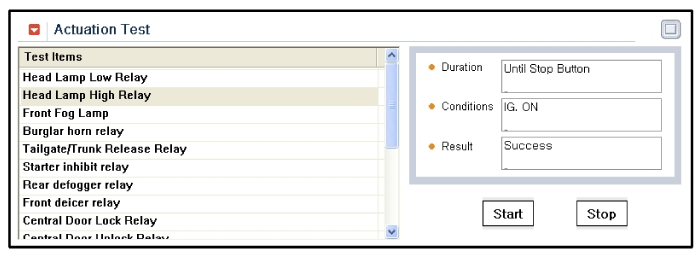

Чтобы выполнить функциональную проверку выходов SJB, выберите «Проверка срабатывания».

Удаление
Распределительная коробка в салоне (SJB)
1.
Отсоедините отрицательную (-) клемму аккумуляторной батареи.
2.
Снимите нижнюю панель аварийной подушки.
(См. Кузов — «Нижняя панель аварийной площадки»)
3.
Отсоедините разъемы со стороны предохранителей интеллектуальной распределительной коробки.
4.
Снимите интеллектуальную распределительную коробку после ослабления крепежных гаек и болт.

5.
Отсоедините разъемы с задней стороны интеллектуальной распределительной коробки.
Монтаж
1.
Установите умную распределительную коробку.
2.
Установите нижнюю панель аварийной подушки.
3.
Убедитесь, что вся система работает нормально.
