Kia Cee'd: Предохранители и реле / ​​Блок реле (салон) Описание и работа

Руководство по ремонту Kia Cee'd JD. / Электрическая система кузова / Предохранители и реле / Блок реле (в салоне) Описание и работа

Описание

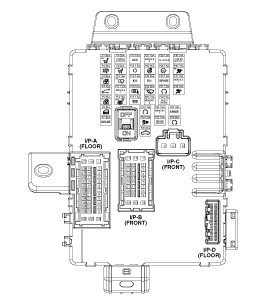

Умная распределительная коробка (SJB)
1.
Общие функции: Внутренняя распределительная коробка + некоторые функции BCM
Он управляет нагрузками с помощью связи CAN и IPS.
2.
Основная функция
–
Низкоскоростная связь CAN (100 кбит/с)
–
Самодиагностика (лампа открыта/закорочена)
–
Отказоустойчивость (когда MCU/CAN выходит из строя, фара/задняя фара напрямую водить машину)
–
Защита лампы от перенапряжения (функция ШИМ)
–
Отключение перегрузки и короткого замыкания: PCL (ограничение тока программы)
Функция
1.

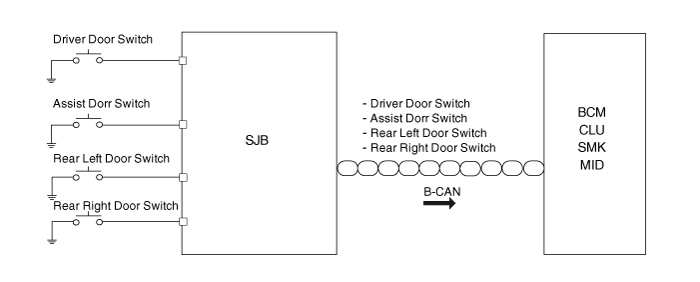

Дверной переключатель
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

2.

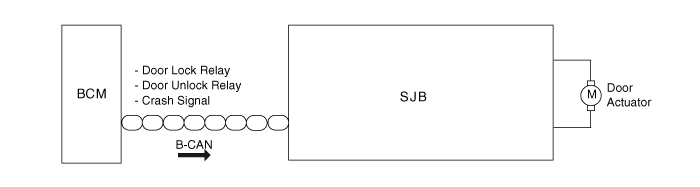

Реле блокировки/разблокировки двери
SJB получает команды от BCM, приводя в действие запирание/отпирание дверей. реле.

3.

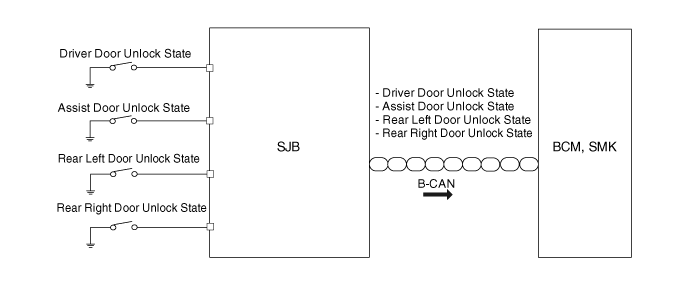

Состояние разблокирования двери
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

4.

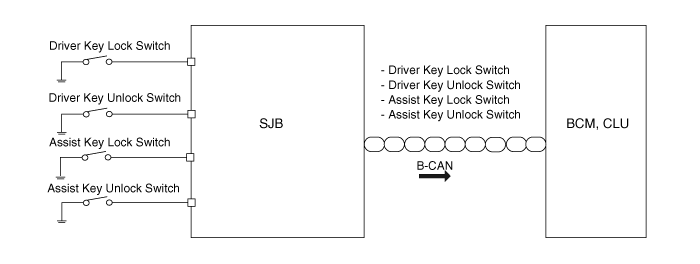

Переключатель блокировки/разблокировки дверного ключа
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

5.

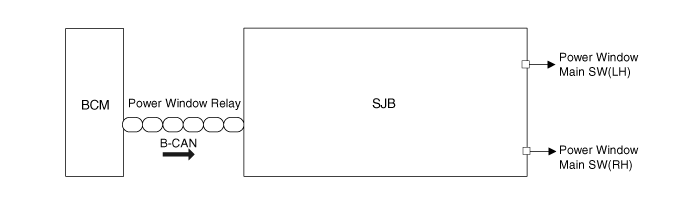

Реле стеклоподъемника
SJB получает команды от BCM, приводя в действие реле стеклоподъемников.

6.

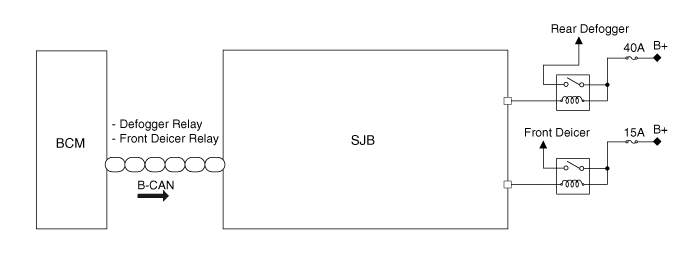

Реле антиобледенителя заднего стекла и реле антиобледенителя переднего стекла
SJB получает команды от BCM, управляя антиобледенителем заднего стекла. Реле и реле обогревателя лобового стекла.

7.

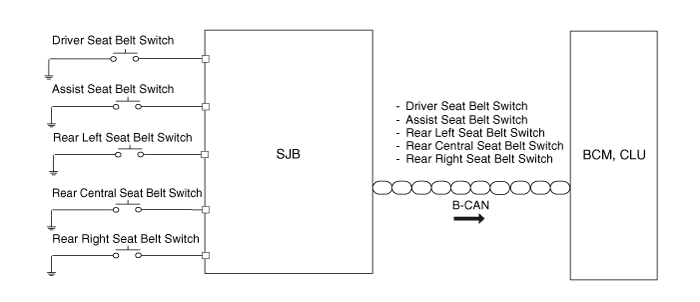

Выключатель ремня безопасности водителя
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

8.

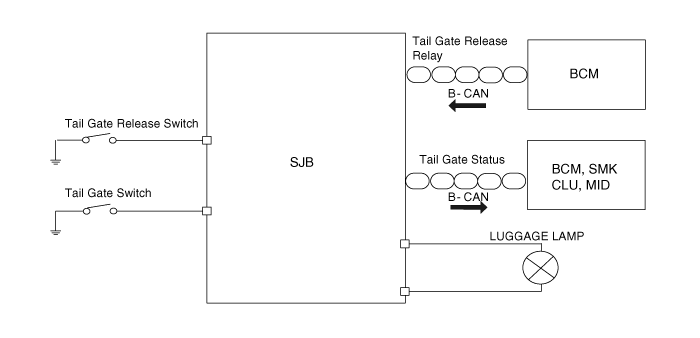

Переключатель хвостовых ворот
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям (BCM, CLU). SJB отправляет сообщение CAN о задней двери Статус к СМК.

9.

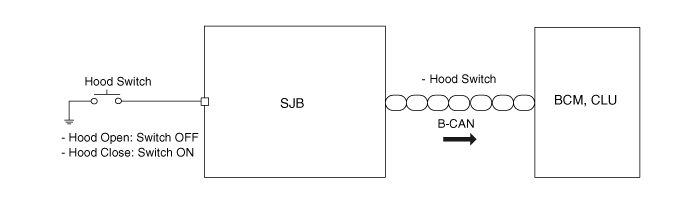

Выключатель капота
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

10.

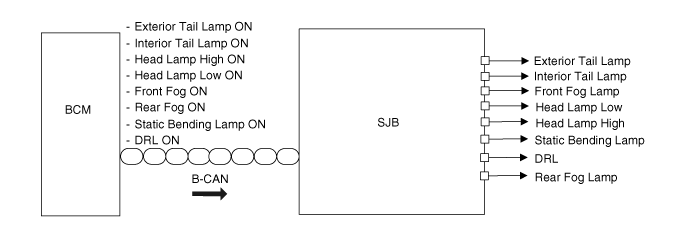

Лампа
SJB получает команды от BCM, управляя каждой лампой в соответствии с к тем.

11.

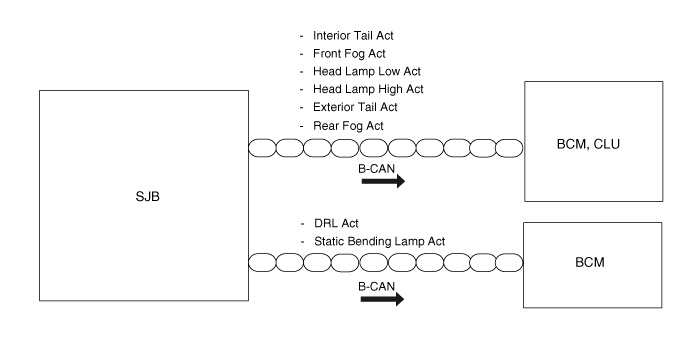

Состояние лампы
После оценки состояния каждой лампы SJB отправляет сообщения CAN другим модули.

12.

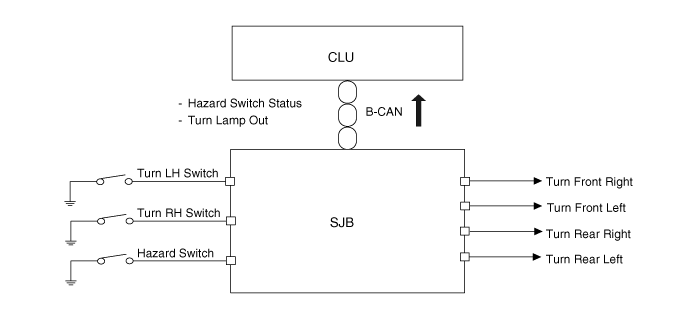

Лампа аварийной сигнализации и указателя поворота
–
Рабочие условия: Когда ящик с ключами включен или работает. (IGN1 и IGN2)
–
Во время работы ламп указателей поворота, если более 1 нагрузки находится в состоянии Open Load или Short to GND, двойное мигание будет выполняться.
–
При включенных аварийных фонарях, если более 3 нагрузок в состоянии Open Load или Short to GND двойное мигание будет выполненный.
–
Двойное мигание: это означает, что мигание происходит в два раза быстрее. чем нормальная работа.
–
Когда состояние лампы аварийной сигнализации и указателя поворота перегружено по току или короткий, все релевантные выходы нагрузки на его стороне выключены.

13.

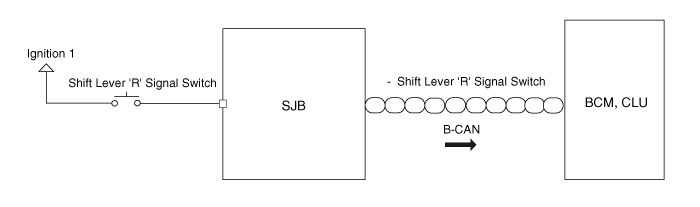

Рычаг переключения передач ‘R’Signal Switch
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

14.

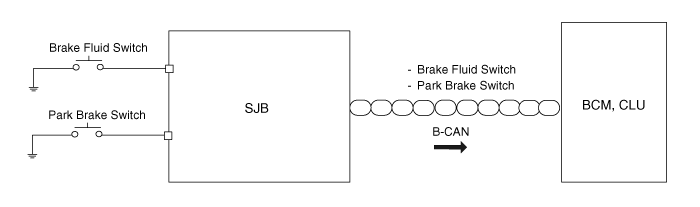

Тормозная жидкость/переключатель стояночного тормоза
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

15.

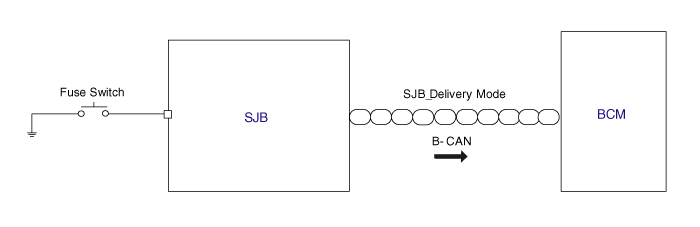

Переключатель предохранителей
Оценив положение контактного переключателя, SJB посылает CAN сообщения другим модулям.

16.

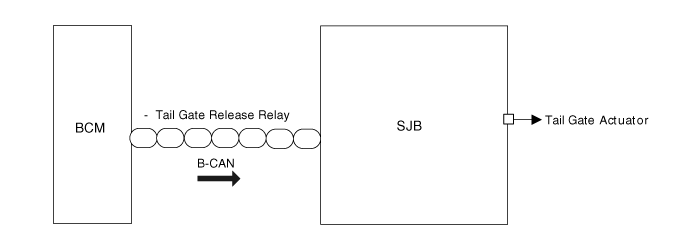

Реле открывания двери багажника
SJB получает команды от BCM, приводя в действие привод задней заслонки.

17.

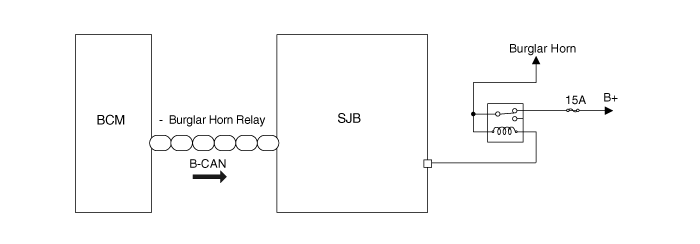

Реле грабителя
SJB получает команды от BCM, управляя звуковым сигналом.

18.

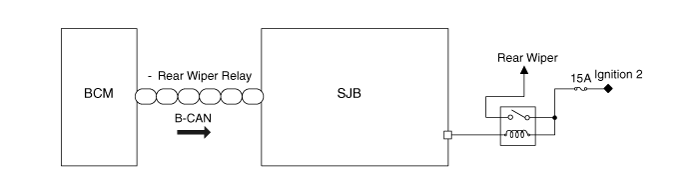

Реле заднего стеклоочистителя
SJB получает команды от BCM, приводя в действие задний стеклоочиститель.

19.

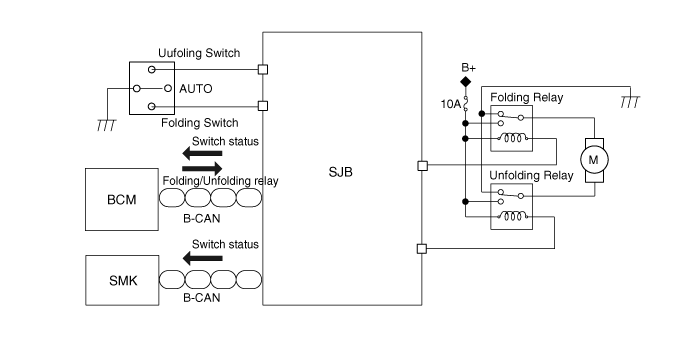

Реле складывания/раскладывания зеркал
После оценки положения контактного выключателя или получения команд от BCM SJB управляет реле складывания, раскладывания зеркал и отправляет статус командного режима зеркала другим модулям.

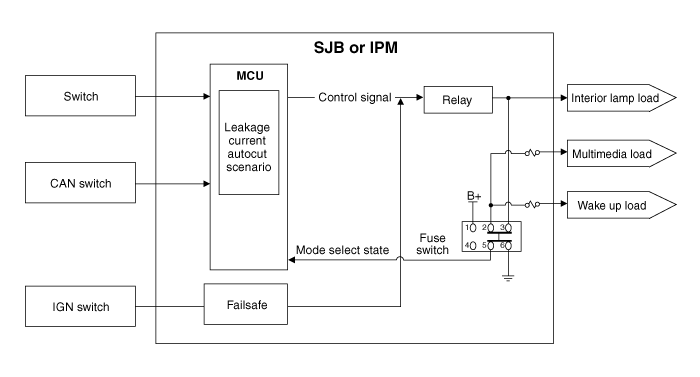

Автоматическая система отключения темнового тока

1.
Описание : Автоматически отключает питание для обеспечения нагрузки в течение уменьшение бесполезного темнового тока в зависимости от состояния автомобиля.

2.
У SJB было 3 режима: «Нормальный режим», «Спящий режим», «Режим отключения питания». Авто вырезка из практики темного тока в «Спящем режиме».
–
Состояние «сна»: IG OFF, постоянный входной переключатель, сеть CAN не активируется.
–
Решающее условие «Сон»: любые входы переключателей, сеть CAN активирует, KEY ON, IGN ON
–
Условие «Питание выключено»: время установки используемого таймера. при отключении нагрузки мощность истекает.
–
«Нормальный режим»: функция SJB обычно активируется.
–
«Спящий режим»: это режим низкого энергопотребления, который активируется для снижения потребление электроэнергии СЖБ или СИЗ. Автоматическое отключение темнового тока функция активируется.
–
«Режим отключения питания»: питание MCU и контурной цепи. обрезается для минимизации потребления электроэнергии. Операция останавливается.
3.

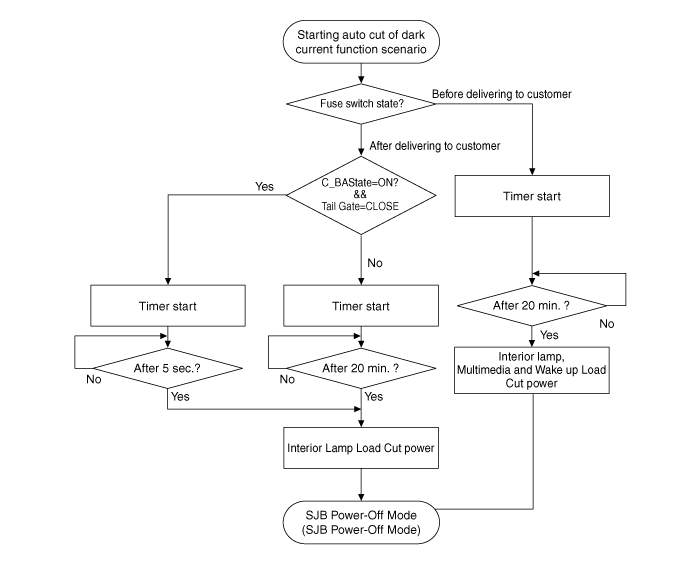

Объяснение - Автоматическое отключение темнового тока

Перед доставкой заказчику
Выключатель предохранителя ВЫКЛ.
• Все двери закрыты и дверной замок RKE или постоянное состояние переключателя
(Начинается автоматический вырез сценария темного тока.)
-После "сна" состояние в течение 20 мин.
- Отключение питания SJB (темновой ток SJB: 200 мкА) и отключение питания внутренней лампы/мультимедиа/пробуждения вверх

После доставки заказчику
Переключатель предохранителя ВКЛ.
• Все двери закрыты и постоянное состояние переключателя: C_BAState=OFF
(Начинается автоматический вырез сценария темного тока.)
-После "сна" состояние в течение 20 мин.
- Отключение питания SJB (темновой ток SJB: 200 мкА) и отключение питания внутренней лампы Нагрузка
• В случае блокировки двери RKE: C_BAState=ON & Tail Gate=CLOSE
(Начинается автоматический вырез сценария темного тока.)
-После перехода в спящий режим 35–65 с (время ожидания другого устройства: 30–60 с + спящий режим SJB) считает 5с)
-SJB Powerdown (темновой ток SJB: 200 мкА) и отключающая способность внутренней лампы Нагрузка


4.
Проблема при неправильной установке переключателя предохранителя
: Если выключатель предохранителя установлен в положение ВЫКЛ (перед доставкой покупателю) клиент или техник и активируется функция автоматического отключения темнового тока, ниже могут возникнуть проблемы.
Симптом
Связанная часть
• Блокировка/разблокировка дверей, открытая задняя дверь не активируются с помощью RKE.
(Пробуждение каждого модуля не активируется.)
млрд кубометров
• Цифровые часы сброшены. (Память сброшена.)
Цифровые часы
• Значение настройки звука (громкость, частота) сбрасывается.
(Память сброшена.)
Аудио

* Если выключатель предохранителя выключен (перед доставкой клиенту), мощность BCM, цифровые часы и звук отключены.
