Kia Cee'd: Контроллер / Блок управления отопителем и кондиционером (DATC) Компоненты и расположение компонентов

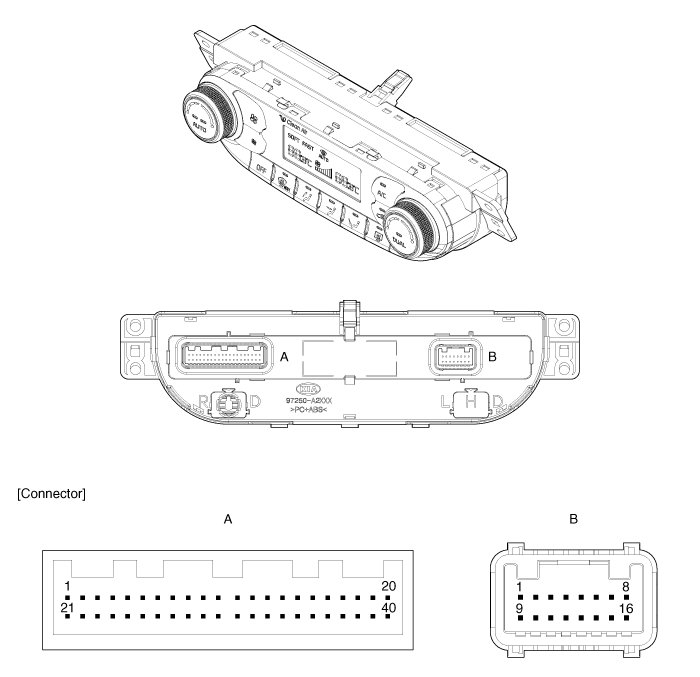

| Компоненты |
|
Соединитель
|
Приколоть
Нет.
|
Функция
|
Соединитель
|
Приколоть
Нет.
|
Функция
|
|
А
|
1
|
Задний фонарь (+)
|
А
|
29
|
Влажность (ШИМ)
|
|
2
|
Датчик REF (+5В)
|
30
|
Фотодатчик (-) — левый
|
||
|
3
|
C-CAN (высокий)
|
31
|
-
|
||
|
4
|
C-CAN (низкий)
|
32
|
Фотодатчик (-) - правый
|
||
|
5
|
Активатор режима (вентиляция)
|
33
|
ЕСВ +
|
||
|
6
|
Активатор режима (обдув тумана)
|
34
|
ECV - (Земля)
|
||
|
7
|
Обратная связь привода режима
|
35
|
Фет (Ворота)
|
||
|
8
|
Впускной привод (свежий)
|
36
|
Датчик воздуховода (+) - Вентиляция
|
||
|
9
|
Привод впуска (рециркуляция)
|
37
|
Датчик воздуховода (+) - Пол
|
||
|
10
|
Обратная связь привода впуска
|
38
|
-
|
||
|
11
|
K-линия
|
39
|
-
|
||
|
12
|
HTD (задний индикатор размораживания)
|
40
|
-
|
||
|
13
|
Задний переключатель защиты от запотевания
|
Б
|
1
|
Земля
|
|
|
14
|
Температурный привод (охлаждение) — драйвер
|
2
|
Заземление датчика
|
||
|
15
|
Температурный привод (теплый) — драйвер
|
3
|
Фет (дренажная обратная связь)
|
||
|
16
|
Обратная связь датчика температуры — драйвер
|
4
|
Диагностика ионизатора
|
||
|
17
|
-
|
5
|
Чистый сигнал
|
||
|
18
|
-
|
6
|
ионный сигнал
|
||
|
19
|
-
|
7
|
Зажигание 1
|
||
|
20
|
Реостат (ILL-)
|
8
|
Зажигание 2
|
||
|
21
|
Фиксатор снаружи (+)
|
9
|
Земля
|
||
|
22
|
-
|
10
|
-
|
||
|
23
|
Реле PTC
|
11
|
Обратная связь датчика температуры — пассажир
|
||
|
24
|
-
|
12
|
Датчик температуры (охлаждение) — пассажир
|
||
|
25
|
-
|
13
|
Датчик температуры (теплый) - пассажир
|
||
|
26
|
-
|
14
|
Двигатель вентилятора (+)
|
||
|
27
|
Датчик температуры окружающей среды (+)
|
15
|
-
|
||
|
28
|
Датчик температуры испарителя (+)
|
16
|
Батарея
|
|
Соединитель
|
Приколоть
Нет.
|
Функция
|
Соединитель
|
Приколоть
Нет.
|
Функция
|
|
А
|
1
|
Задний фонарь (+)
|
А
|
29
|
Влажность (ШИМ)
|
|
2
|
Датчик REF (+5В)
|
30
|
Фотодатчик (-) — левый
|
||
|
3
|
C-CAN (высокий)
|
31
|
-
|
||
|
4
|
C-CAN (низкий)
|
32
|
Фотодатчик (-) - правый
|
||
|
5
|
Активатор режима (вентиляция)
|
33
|
ЕСВ +
|
||
|
6
|
Активатор режима (обдув тумана)
|
34
|
ECV - (Земля)
|
||
|
7
|
Обратная связь привода режима
|
35
|
Фет (Ворота)
|
||
|
8
|
Впускной привод (свежий)
|
36
|
Датчик воздуховода (+) - Вентиляция
|
||
|
9
|
Привод впуска (рециркуляция)
|
37
|
Датчик воздуховода (+) - Пол
|
||
|
10
|
Обратная связь привода впуска
|
38
|
-
|
||
|
11
|
K-линия
|
39
|
-
|
||
|
12
|
HTD (задний индикатор размораживания)
|
40
|
-
|
||
|
13
|
Задний переключатель защиты от запотевания
|
Б
|
1
|
Земля
|
|
|
14
|
Температурный привод (охлаждение) — драйвер
|
2
|
Заземление датчика
|
||
|
15
|
Температурный привод (теплый) — драйвер
|
3
|
Фет (дренажная обратная связь)
|
||
|
16
|
Обратная связь датчика температуры — драйвер
|
4
|
Диагностика ионизатора
|
||
|
17
|
-
|
5
|
Чистый сигнал
|
||
|
18
|
-
|
6
|
ионный сигнал
|
||
|
19
|
-
|
7
|
Зажигание 1
|
||
|
20
|
Реостат (ILL-)
|
8
|
Зажигание 2
|
||
|
21
|
Фиксатор снаружи (+)
|
9
|
Земля
|
||
|
22
|
-
|
10
|
-
|
||
|
23
|
Реле PTC 2
|
11
|
Обратная связь датчика температуры — пассажир
|
||
|
24
|
Реле PTC 3
|
12
|
Датчик температуры (охлаждение) — пассажир
|
||
|
25
|
Сигнал включения PTC
|
13
|
Датчик температуры (теплый) - пассажир
|
||
|
26
|
-
|
14
|
Двигатель вентилятора (+)
|
||
|
27
|
Датчик температуры окружающей среды (+)
|
15
|
-
|
||
|
28
|
Датчик температуры испарителя (+)
|
16
|
Батарея
|
