Kia Cee'd: моторный отсек под крышкой / Процедуры ремонта двигателя и трансмиссии в сборе

Руководство по ремонту Kia Cee'd JD. / Механическая система двигателя / Машинное отделение под прикрытием / Процедуры ремонта двигателя и трансмиссии в сборе

Удаление
•
Используйте накладки на крылья, чтобы не повредить окрашенные поверхности.
•
Во избежание повреждения осторожно отсоединяйте разъемы проводки, пока удерживая соединительную часть.
•
Пометьте все провода и шланги, чтобы избежать неправильного соединения.
•
Для сброса давления в топливной системе перед снятием двигателя сборки, запустите двигатель без реле топливного насоса. А потом выключите зажигание после остановки двигателя.
1.
Снимите кожух двигателя.
2.
Отсоедините отрицательную клемму аккумуляторной батареи.
3.
Снимите воздуховод и воздушный фильтр в сборе.
(См. Система впуска и выпуска — «Воздухоочиститель»)
4.
Отсоедините монтажный кронштейн, а затем снимите аккумулятор.
(См. Электрическая система двигателя — «Аккумулятор»)
5.
Отсоедините разъем ECM, а затем снимите поддон аккумуляторной батареи.
(См. Электрическая система двигателя — «Аккумулятор»)
6.
Снимите крышку машинного отделения.
7.
Ослабьте сливную пробку и слейте охлаждающую жидкость. Откройте крышку радиатора, чтобы сделать быстрый слив.
(См. Система охлаждения — «Охлаждающая жидкость»)
8.
Снимите верхний шланг радиатора (А) и нижний шланг (В).

Установите шланги радиатора, как показано на рисунках.

9.
Соберите хладагент, а затем снимите трубку высокого давления и трубку низкого давления. напорная труба.
(См. раздел Отопление, вентиляция и кондиционирование воздуха — «Компрессор»)
10.
Отсоедините разъем проводки и кабель от коробки передач.
11.
Снимите шланг охладителя ATF.
12.

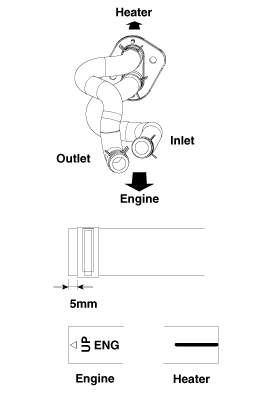

Отсоедините монтажный хомут и снимите шланг отопителя (А).

Установите шланги отопителя, как показано на рисунках.

13.
Отсоедините вакуумный шланг усилителя тормозов (А).

14.
Отсоедините топливный шланг (А) и PCSV (электромагнитный клапан управления продувкой) (В).

15.
Отсоедините кабель (+) (A), разъем блока предохранителей (B), блок EMS (C) и затем снимите проводку двигателя.
Момент затяжки
Гайка (А):
6,9 ~ 10,8 Н·м (0,7 ~ 1,1 кгс·м, 5,1 ~ 8,0 фунт-фут)
Заземляющий болт (D):
10,8 ~ 13,7 Н·м (1,1 ~ 1,4 кгс·м, 8,0 ~ 10,1 фунт-фут)

16.
Отсоедините разъемы датчика кислорода (А).

17.
Снимите передний глушитель.
(См. Система впуска и выпуска — «Глушитель»)
18.
Подоприте подрамник домкратом, а затем снимите подрамник. крепежные болты и гайки.
(См. Система подвески — «Подрамник»)
•
После снятия болтов крепления двигателя и коробки передач и гайки, двигатель и коробка передач в сборе могут упасть вниз. Надежно закрепите их домкратом.
•
Убедитесь, что шланги и разъемы отсоединены перед снятием двигателя и коробки передач в сборе.
19.
Отсоедините кабель заземления, а затем снимите монтажный кронштейн опоры двигателя.
(Двигатель и коробка передач в сборе — «Подвеска двигателя»)
20.
Отсоедините массу, а затем снимите монтажный кронштейн коробки передач. болты.
21.
Снимите двигатель и коробку передач в сборе (А) в направлении вперед. от автомобиля.

При снятии двигателя и коробки передач будьте осторожны, чтобы не повредить окружающие детали или компоненты кузова.
Монтаж
Установка производится в порядке, обратном снятию.
Выполните следующее:
•
Отрегулируйте трос переключения.
•
Отрегулируйте трос газа.
•
Заправьте двигатель моторным маслом.
•
Заполните коробку передач жидкостью.
•
Залейте жидкость гидроусилителя руля.
•
Заполните радиатор и расширительный бачок охлаждающей жидкостью двигателя.
•
Установите ручку управления обогревателем в положение «HOT».
•
Очистите штыри аккумуляторной батареи и кабельные клеммы и соберите.
•
Осмотрите на предмет утечки топлива.
–
После сборки топливной магистрали включите зажигание (не нажимайте стартер), чтобы топливный насос работал примерно две секунды и давление в топливной магистрали.
–
Повторите эту операцию два или три раза, затем проверьте отсутствие утечки топлива. в любой точке топливопровода.
•
Выпустить воздух из системы охлаждения.
–
Запустите двигатель и дайте ему поработать, пока он не прогреется. (пока вентилятор радиатора срабатывает 3 или 4 раза.)
–
Выключите двигатель. Проверьте уровень в радиаторе, при необходимости долейте охлаждающую жидкость. нужный. Это позволит удалить захваченный воздух из системы охлаждения.
