Kia Cee'd: коробка передач с двойным сцеплением в сборе / коробка передач с двойным сцеплением (DCT) Компоненты и расположение компонентов

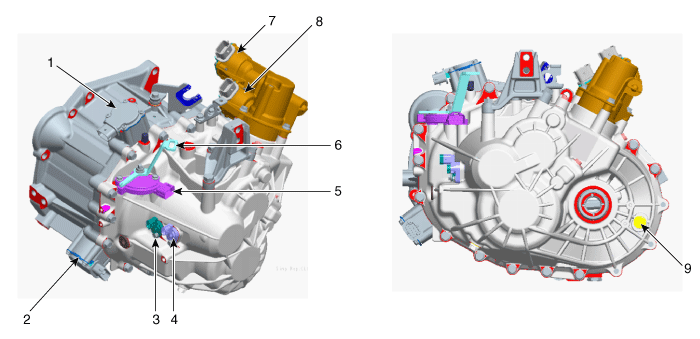

| Компоненты |
|
1. Нечетный электродвигатель привода сцепления
2. Равномерный электродвигатель привода сцепления 3. Датчик частоты вращения входного вала 2 4. Датчик частоты вращения входного вала 1 5. Переключатель блокировки |
6. Рычаг ручного управления
7. Переключение двигателя 8. Выберите двигатель 9. Заливная пробка |

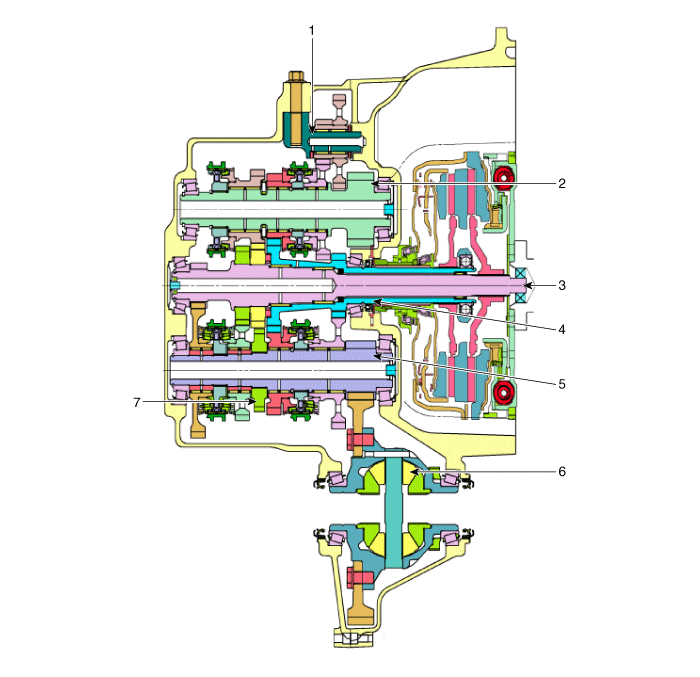

| Чертеж поперечного сечения |
|
1. Натяжной вал заднего хода
2. Выходной вал 5/6/R 3. Входной вал 1/3/5 4. Входной вал 2/4/6/R |
5. Выходной вал 1/2/3/4
6. Дифференциал в сборе 7. Парковочное снаряжение |
Коробка передач с двойным сцеплением (DCT) Процедуры ремонта
Удаление
1.
Снимите кожух двигателя.
(См. Механическая система двигателя — «Крышка двигателя»)
2.
Снимите воздухоочиститель, как ...
