Kia Cee'd: интеллектуальная система помощи при парковке (SPAS) / Компоненты и расположение компонентов

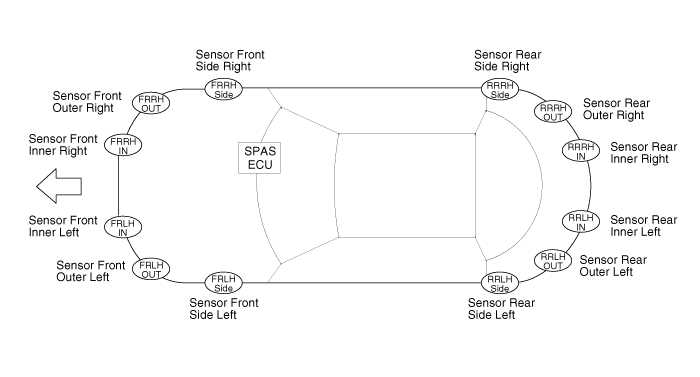

| Расположение компонента |
|
Элемент
|
Описание
|
|
|
СПАС
|
блок СПАС
(ЭБУ) |
• Рассчитать парковочный след колес
|
|
• Рассчитать и запросить угол спроса на MDPS
|
||
|
• Логика предупреждения и обнаружения переднего/заднего объекта
|
||
|
Передний/задний датчик
|
• Обнаружение переднего/заднего объекта
|
|
|
Боковой датчик
|
• Проверьте парковку
|
|
|
Кластер
|
• Вывод SPAS HMI (человеко-машинный интерфейс): Ход парковки
и предупреждение об объекте
• Сделайте звук для предупреждения: спереди, сзади и отключить звук |
|
|
МДПС
(усилитель руля с электроприводом) |
• Логика управления ассоциацией SPAS: управляйте рулевым колесом для управления SPAS.
требование угла (см. группу ST - "система MDPS")
|
|
|
Выключатель
|
• Переключатель SPAS и переключатель PAS ON/OFF.
|
|
Технические характеристики
Технические характеристики
блок СПАС
Власть
IGN1
Рабочее напряжение
9В ~ 16В
Датчик SPAS (передний/задний)
...
Принципиальные диаграммы
Блок-схема
Принципиальная электрическая схема
...
