Kia Cee'd: Сдержанность / Компоненты и расположение компонентов

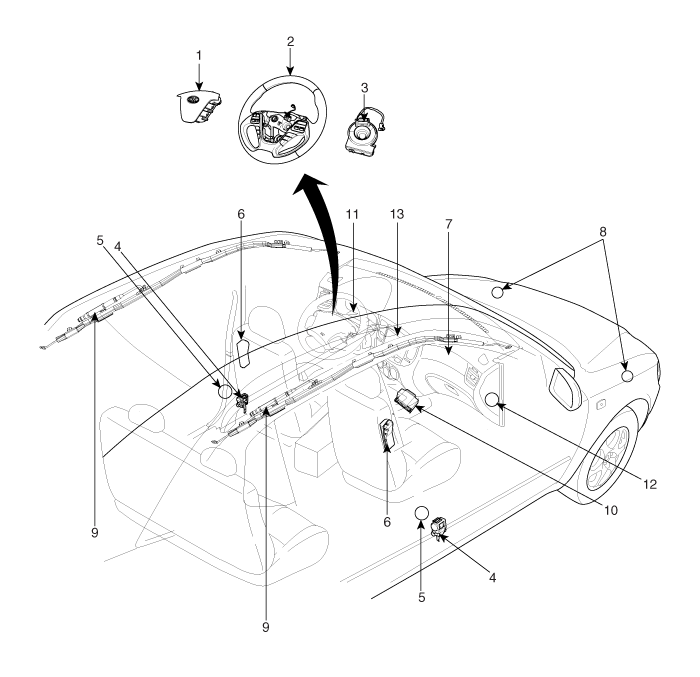

| Компоненты [левостороннее рулевое управление] |
|
1. Подушка безопасности водителя (DAB)
2. Рулевое колесо 3. Часовая пружина 4. Преднатяжитель ремня безопасности (BPT) 5. Датчик бокового удара (SIS) 6. Боковая подушка безопасности (SAB) 7. Подушка безопасности пассажира (PAB) |
8. Датчик фронтального удара
(ФИС)
9. Шторка безопасности (CAB) 10. Модуль управления дополнительной удерживающей системой (SRSCM) 11. Сигнальная лампа подушки безопасности 12. Переключатель PAB ВКЛ/ВЫКЛ 13. Лампа ВКЛ/ВЫКЛ PAB |

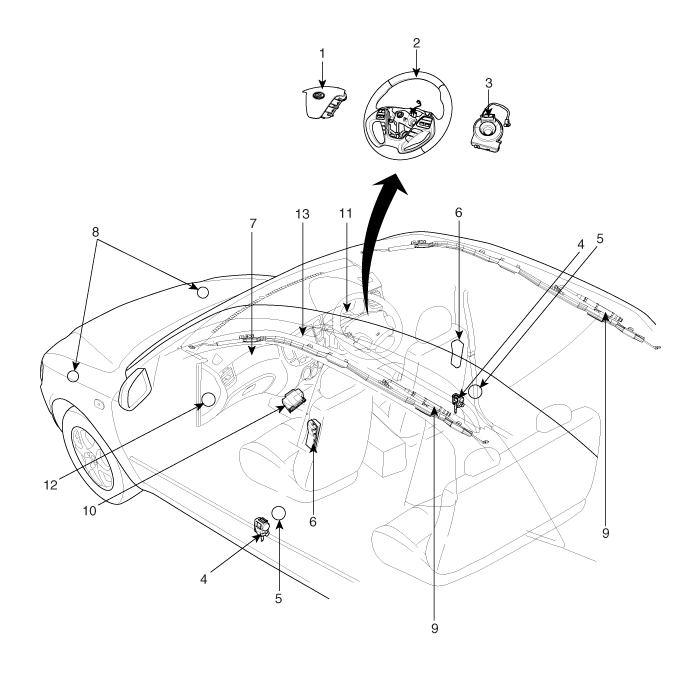

| Компоненты [правостороннее рулевое управление] |
|
1. Подушка безопасности водителя (DAB)
2. Рулевое колесо 3. Часовая пружина 4. Преднатяжитель ремня безопасности (BPT) 5. Датчик бокового удара (SIS) 6. Боковая подушка безопасности (SAB) 7. Подушка безопасности пассажира (PAB) |
8. Датчик фронтального удара
(ФИС)
9. Шторка безопасности (CAB) 10. Модуль управления дополнительной удерживающей системой (SRSCM) 11. Сигнальная лампа подушки безопасности 12. Переключатель PAB ВКЛ/ВЫКЛ 13. Лампа ВКЛ/ВЫКЛ PAB |
| Расположение компонентов |

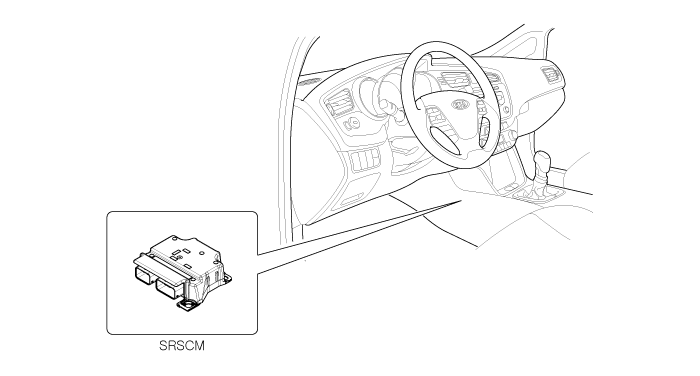

| Управление дополнительной удерживающей системой Модуль (SRSCM) |

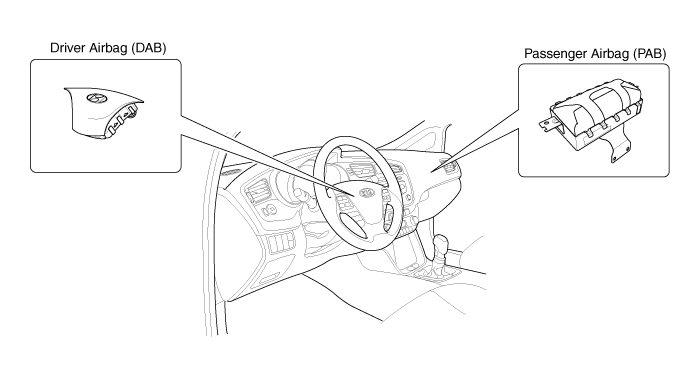

| Подушка безопасности водителя (DAB) / подушка безопасности пассажира (ПАБ) |

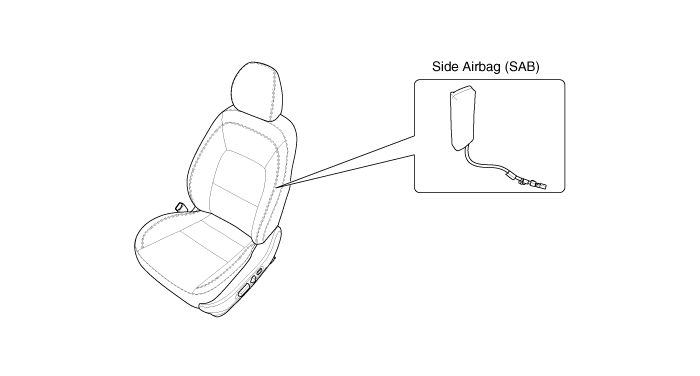

| Боковая подушка безопасности (SAB) |

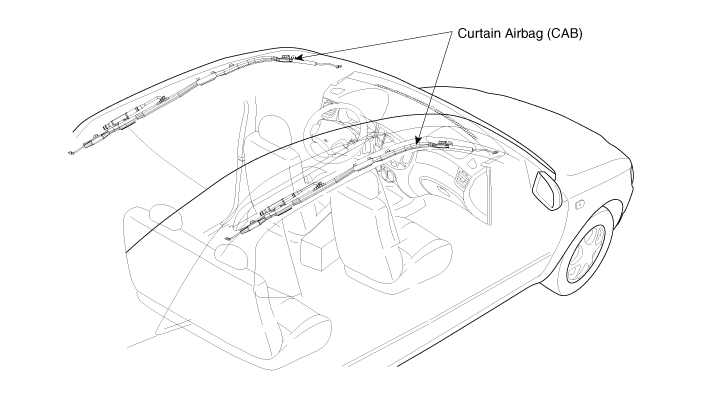

| Шторка безопасности (CAB) |

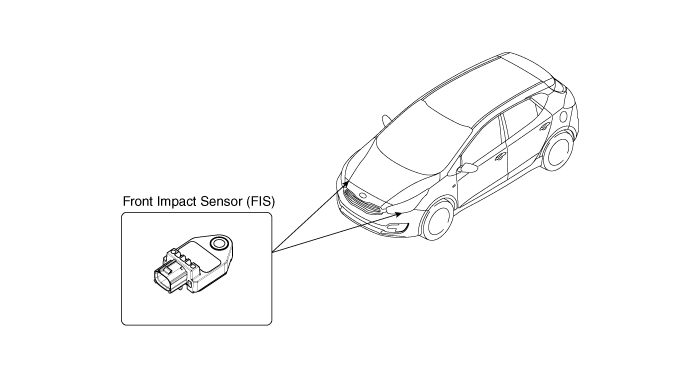

| Датчик фронтального удара (FIS) |

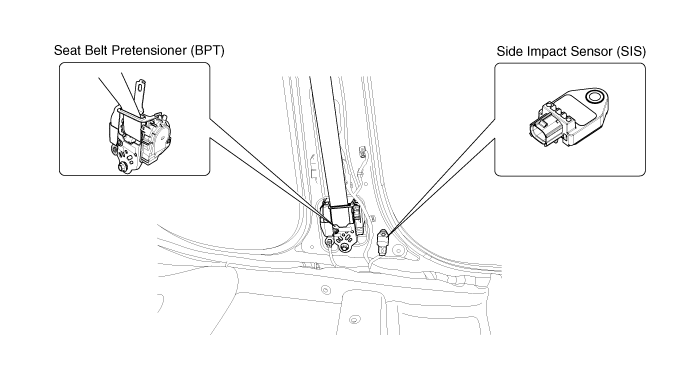

| Датчик бокового удара (SIS)/ ремень безопасности Преднатяжитель (BPT) |
