Kia Cee'd: Система AVN / Головное устройство AVN Компоненты и расположение компонентов
Руководство по ремонту Kia Cee'd JD.
/
Электрическая система кузова
/
Система АВН
/ Головное устройство AVN Компоненты и расположение компонентов
| Компоненты |

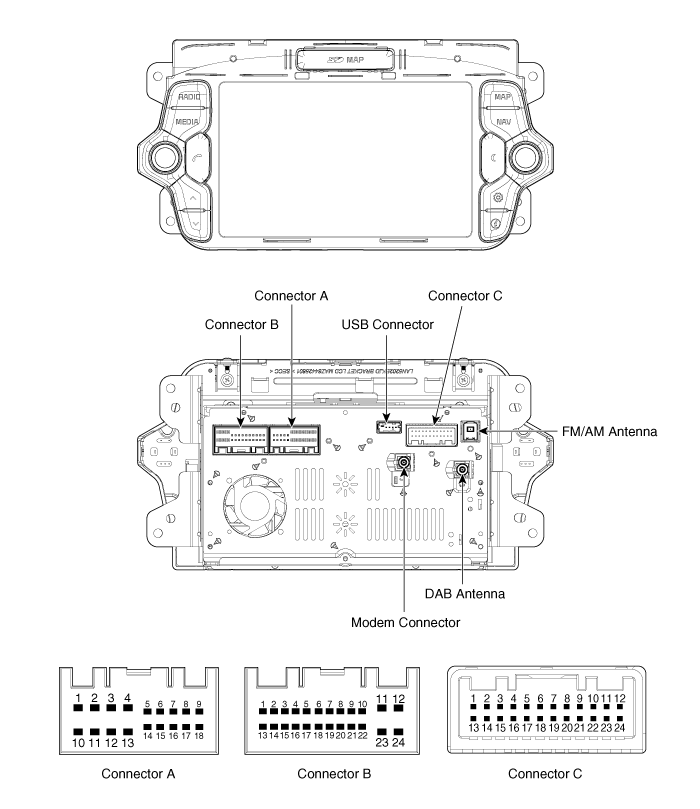

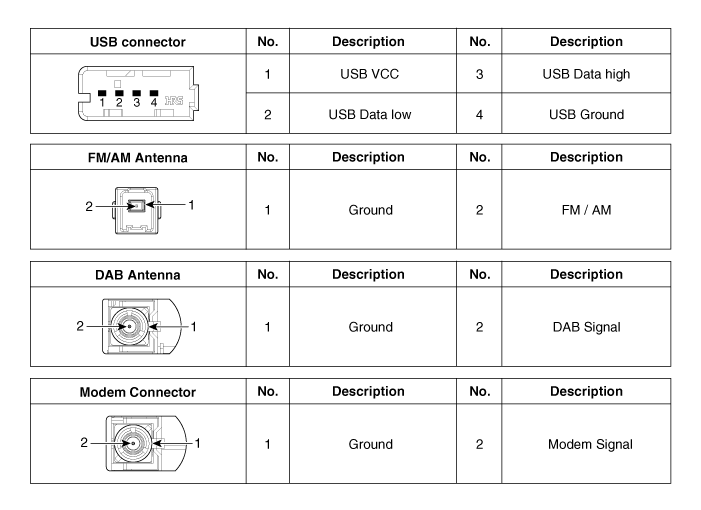

Информация о выводах разъема
|
Нет.
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Задний левый динамик (+)
|
ММ CAN Высокий
|
-
|
|
2
|
Передний левый динамик (+)
|
-
|
-
|
|
3
|
Передний правый динамик (+)
|
-
|
-
|
|
4
|
Задний правый динамик (+)
|
Ключ на руль
|
-
|
|
5
|
-
|
-
|
|
|
6
|
-
|
-
|
-
|
|
7
|
-
|
AUX-видео
|
-
|
|
8
|
Освещение (+)
|
AUX Аудио R
|
-
|
|
9
|
Обеспечить регресс
|
AUX Аудио заземление
|
-
|
|
10
|
Задний левый динамик (-)
|
Сигнал микрофона (+)
|
-
|
|
11
|
Передний левый динамик (-)
|
Батарея (+)
|
-
|
|
12
|
Передний правый динамик (-)
|
Батарея (+)
|
-
|
|
13
|
Задний правый динамик (-)
|
ММ CAN Низкий
|
-
|
|
14
|
-
|
Авто свет
|
-
|
|
15
|
-
|
Позиция P
|
-
|
|
16
|
Статус разблокировки двери
|
Скорость
|
-
|
|
17
|
Освещение (-)
|
Масса ключа рулевого колеса
|
-
|
|
18
|
сила муравья
|
АКК
|
-
|
|
19
|
|
Земля AUX-видео
|
-
|
|
20
|
AUX Обнаружение
|
-
|
|
|
21
|
AUX Аудио левый
|
Заземление экрана камеры
|
|
|
22
|
Сигнал микрофона (-)
|
Земля видеокамеры
|
|
|
23
|
Земля
|
Видео с камеры
|
|
|
24
|
Земля
|
Мощность камеры
|
Описание и работа
Описание
Ограничения навигационной системы
Состояние приема сигнала GPS
Поскольку частота спутников GPS принимается/передается по прямым линиям, прием
может не работать...
Процедуры ремонта головного устройства AVN
Удаление
Головное устройство АВН
•
Будьте осторожны, чтобы не поцарапать центральную панель и реле.
Дополнительная информация:
Kia Cee'd JD Service Manual: Процедуры ремонта подушек двигателя
Снятие и установка
[Крепление на дорожку]
1.
Крепежные болты кронштейна роликовой тележки и кронштейн роликовой тележки (A).
Момент затяжки
Гайка (В):
107,9 ~ 127,5 Н·м (11,0 ~ 13,0 кгс·м, 79,6 ~ 94,0 фунт-фут)
...
Руководство по обслуживанию Kia Cee'd JD: Компоненты и расположение компонентов
Компонент
1. Модуль подушки безопасности
2. Пульт дистанционного управления в сборе
3. Украсить
4. Рулевое колесо
5. Электропроводка
6. Нижняя крышка
...
