Репаратурверфарен

Аусбау

1.	Аккумуляторная батарея.

2.	Lenkrad so drehen, dass die Vorderräder gerade nach vorne ausgerichtet грех.

3.	Das Fahrerairbag-Modul ausbauen. (Siehe Rückhaltesystem - "Fahrer-Airbag-Modul (DAB) und Wickelfeder")

4.	Stecker der Wickelfeder abklemmen.

Schraube lösen, dann das Lenkrad ausbauen.

Anzugsdrehmoment.

44,1 ~ 49,0 Нм (4,5 ~ 5,0 км)

•	Am Lenkrad keinen Hammer als Werkzeug anwenden, da dies zur Beschädigung der Lenksäule führen kann.

•	Schraube NICHT wiederverwenden.

6.	Verkleidungsabdeckung entfernen. (Siehe Karosserie - "Lenksäulenverkleidung")

7.	Die Kontaktspule entfernen. (Siehe Rückhaltesystem - "Fahrer-Airbag-Modul (DAB) und Wickelfeder")

8.	Schraube (A) lösen und Steckverbinder abziehen, dann den Kombischalter аусбауэн.

9.	Untere Armaturenbrettverkleidung abbauen. (Siehe Karosserie - "Untere Armaturenbrettverkleidung")

10.

Befestigungsschraube де Kreuzgelenks lösen.

Anzugsdrehmoment:

32,4 ~ 37,5 Нм (3,3 ~ 3,8 кгм)

•	Kreuzgelenk fest в das Getriebe einsetzen.

•	Schraube NICHT wiederverwenden.

11.	MDPS-Steckverbinder abziehen.

12.	Alle Steckverbinder an der Lenksäule abziehen.

13.

Muttern der Lenksäule lösen.

Anzugsdrehmoment:

24,5 ~ 29,4 Нм (2,5 ~ 3,0 кгм)

14.

Schraube an der Lenksäule lösen, dann die Lenksäuleneinheit ausbauen.

Anzugsdrehmoment:

53,9 ~ 58,8 Нм (5,5 ~ 6,0 кгм)

15.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

16.	Kalibrieung des Lenkwinkelsensors durchführen. (Siehe Elektrische Servolenkung - "Reparaturverfahren")

ЦЕРЛЕГАНГ

КРОЙЦГЕЛЕНК

Schraube lösen und Kreuzgelenk von der Lenksäule abtrennen.

Anzugsdrehmoment:

58,8 ~ 49,0 Нм (5,0 ~ 6,0 кгм)

2.	Der Einbau erfolgt in der umgekehrten Reihenfolge des Ausbaus.

ПРЮФУНГ

1.	Lenksäule auf Beschädigung und Verzug prüfen.

2.	Kreuzgelenk auf Verschleiß und Beschädigung prüfen.

3.	Kipphalterung auf Beschädigung und Risse prüfen.

Диагностика с помощью KDS

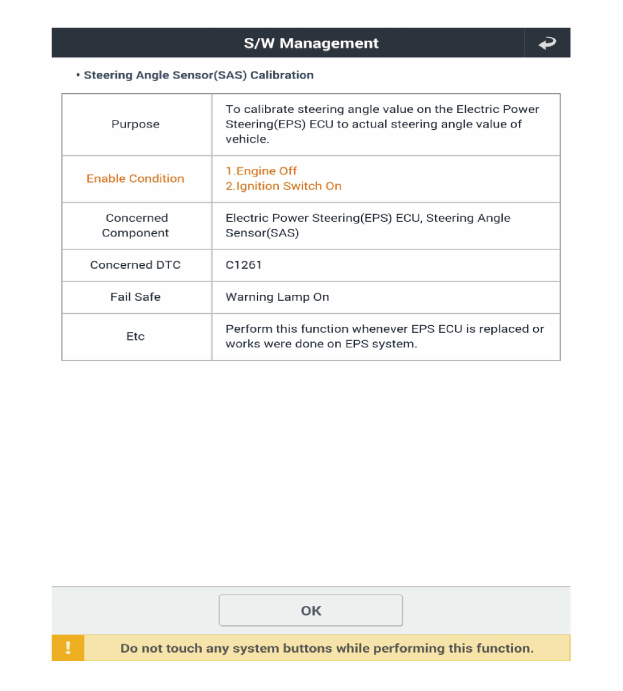

Берехнунг де LENKWINKELSENSORS (САС)

•	Vor Durchführung der "Kalibrierung des Lenkwinkelsensors (SAS)" prüfen, ob die Batterie voll aufgeladen ist.

•	Darauf achten, während der "Kalibrierung des Lenkwinkelsensors" (SAS)" keine an das Fahrzeug angeschlossenen Kabel oder das Scantool abzuziehen.

•	Nach Abschluss der "Kalibrierung des Lenkwinkelsensors (SAS)" die Zündung ausschalten und einige Sekunden warten. Данн Ден Мотор wieder starten, um zu prüfen, ob das Fahrzeug normal funktioniert.

1.	Den Selbstdiagnosesteckverbinder (16 polig) в соответствии с dem seitlichen Armaturenbrett auf der Fahrerseite mit dem Selbstdiagnosegerät verbinden, dann die Zündung einschalten und das Selbstdiagnosegerät einschalten.

2.	"Fahrzeugmodell" и "Motorbetriebene Servolenkung" am KDS-Auswahlbildschirm Auswählen.

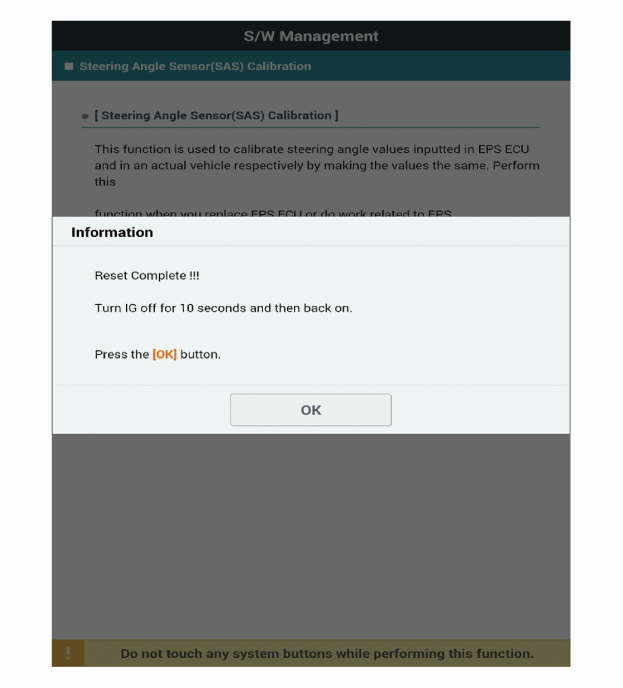

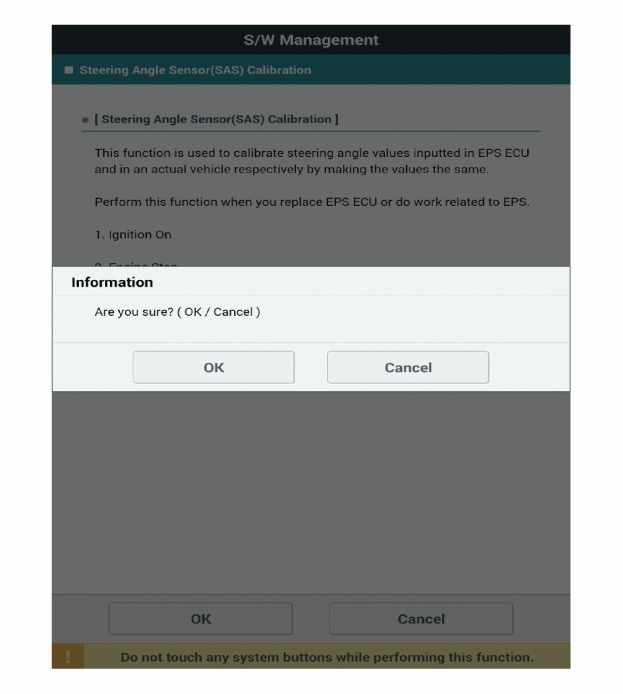

3.	"Kalibrierung des Lenkwinkelsensors (SAS)" am KDS-Bildschirm wählen, данн OK wählen.

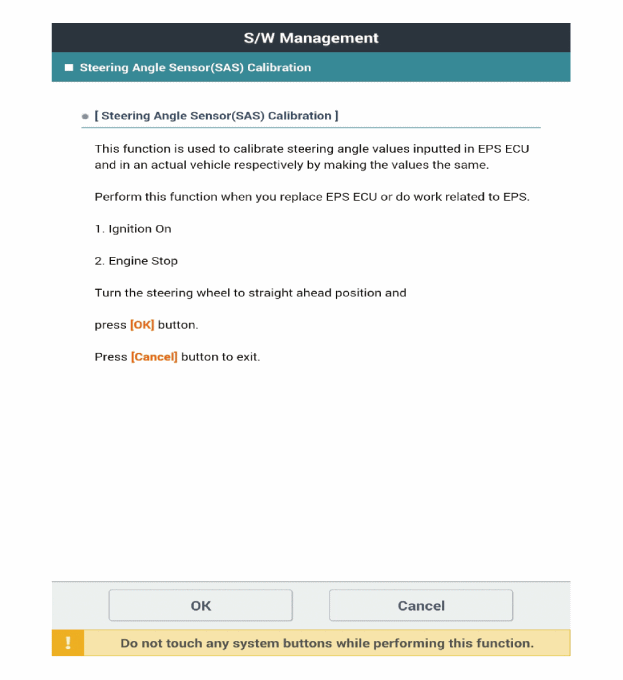

4.	Bei der Durchführung des Tests die Bildschirmanweisungen befolgen.

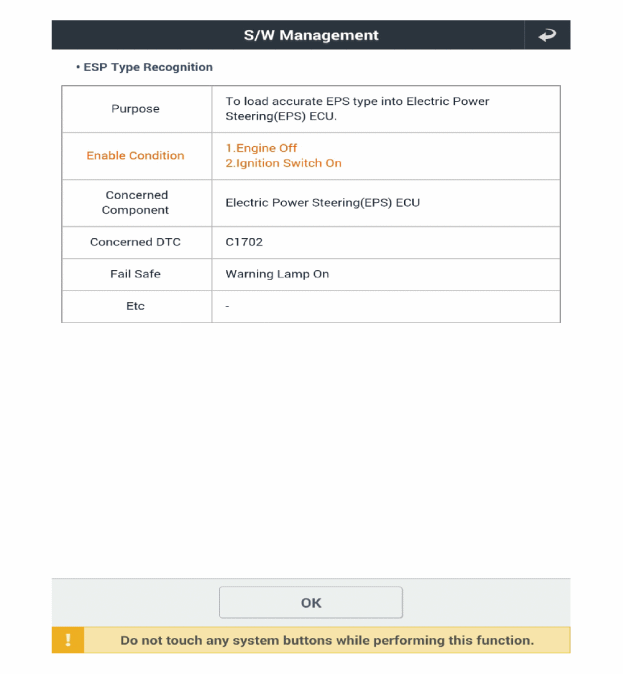

EPS-типеркеннунг

•	Vor Durchführung der "EPS-Typerkennung" prüfen, ob die Batterie voll aufgeladen ist.

•	Darauf achten, während der "EPS-Typenerkennung" keine an das Fahrzeug angeschlossenen Kabel oder das Scantool abzuziehen.

•	Nach Abschluss der "ESP-Typenerkennung" die Zündung ausschalten und einige Sekunden warten. Dann den Motor wieder starten, гм цу prüfen, ob das Fahrzeug normal funktioniert.

1.	Den Selbstdiagnosesteckverbinder (16 polig) в соответствии с dem seitlichen Armaturenbrett auf der Fahrerseite mit dem Selbstdiagnosegerät verbinden, dann die Zündung einschalten und das Selbstdiagnosegerät einschalten.

2.	"Fahrzeugmodell" и "Motorbetriebene Servolenkung" am KDS-Auswahlbildschirm Auswählen.

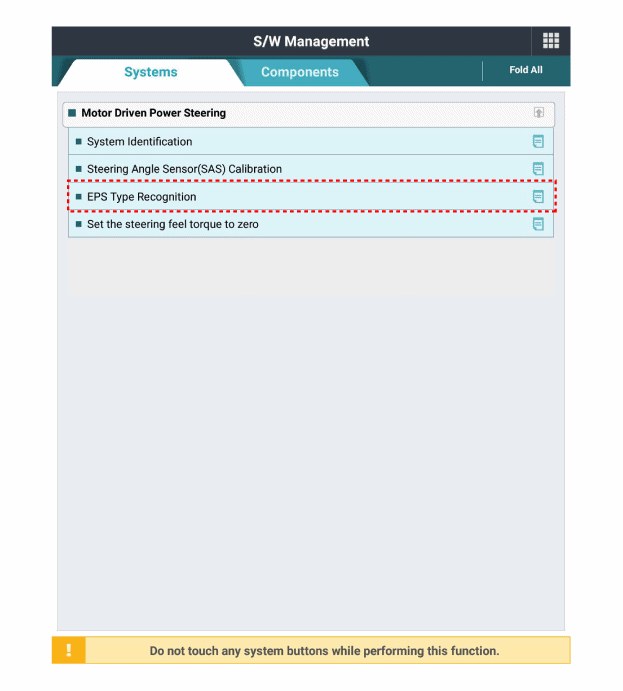

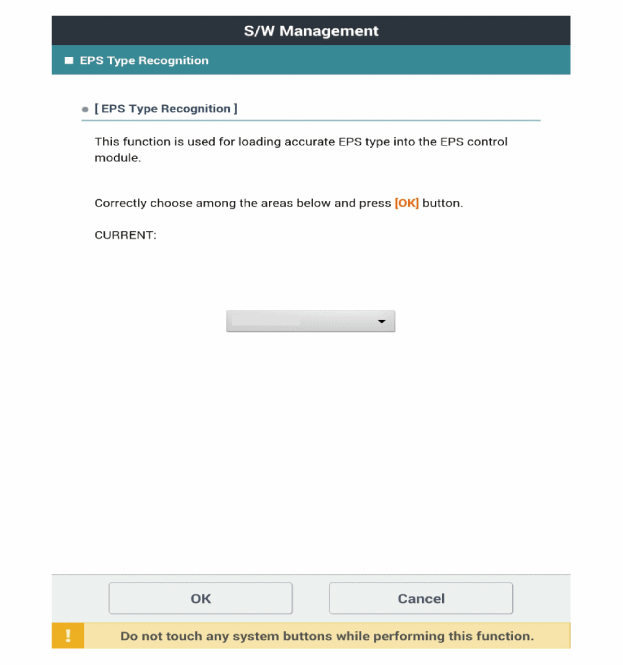

3.	"EPS-Typenerkennung" am KDS-Auswahlbildschirm wählen, dann OK wählen.

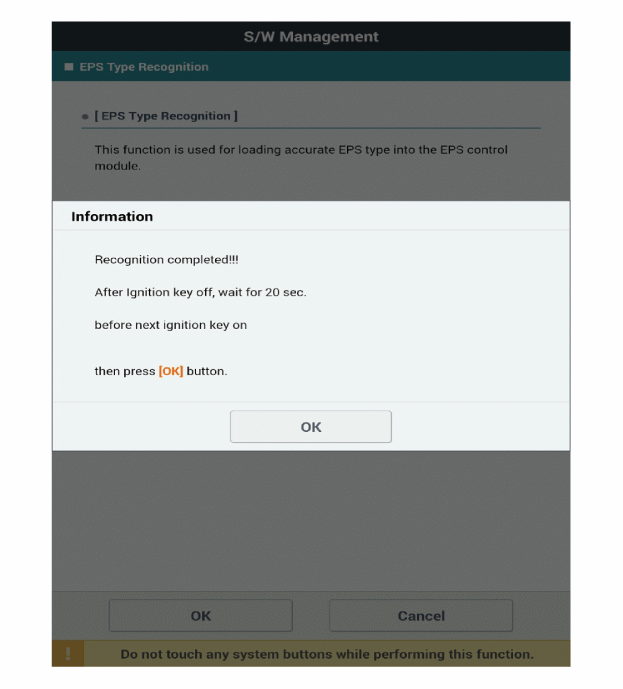

4.	Bei der Durchführung des Tests die Bildschirmanweisungen befolgen.

5.	Den Fehlercode löschen.

6.	Die Zündung einschalten und dann vor dem Starten des Motors мин. 10 секунд вартен. Anschließend sicherstellen, dass die MDPS correkt funktioniert.

MDPS-Säule und -Gehäuse

Репаратурверфарен Аусбау 1. Lenksäule und -welle ausbauen. (Siehe motorbetriebene Servolenkung - "Lenksäule und -welle") 2. МДПС ...

Ленкгетрибе

Репаратурверфарен Аусбау 1. Befestigungsschraube де Kreuzgelenks lösen. Anzugsdrehmoment: 32,4 ~ 37,5 Нм (3,3 ~ 3,8 кгм) ...
