Kia Stonic: напольная консоль/консоль подлокотника

Руководство по ремонту Kia Stonic (YB) / Кузов (внутри и снаружи) / напольная консоль / Консоль подлокотника

Компоненты и обзор компонентов

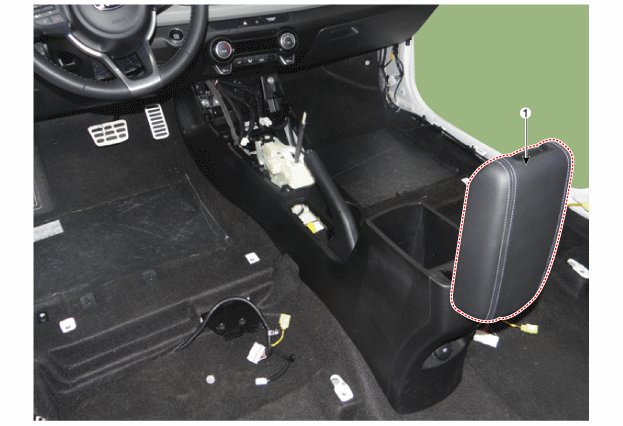

ОБЗОР КОМПОНЕНТОВ

1. Консоль подлокотника

процедуры ремонта

СНЯТИЕ И УСТАНОВКА

Наденьте перчатки, чтобы защитить руки.

•	Используя инструмент для снятия пластиковой панели, некоторые детали с внутренней подкладки, не царапая поверхность.

•	Будьте осторожны, чтобы не погнуть панель и панели или поцарапать.

1.	Снимите крышку задней консоли. (См. Напольная консоль — «Крышка задней консоли»)

2.	Ослабьте крепежные винты (А) и снимите подлокотник консоли (В).

Установка производится в порядке, обратном снятию.

Замените поврежденные клипсы.
