Kia Stonic: Напольная консоль / Крышка задней консоли

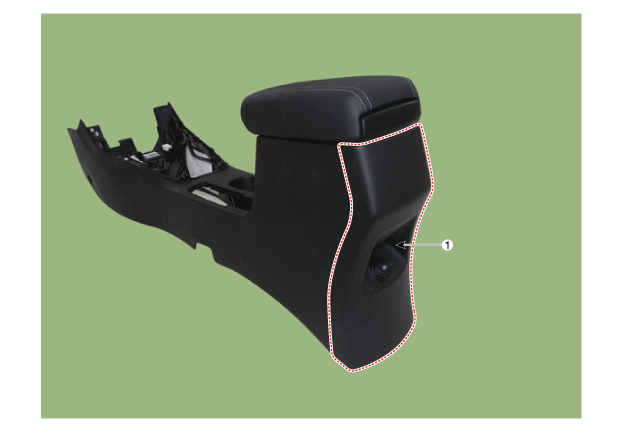

Компоненты и обзор компонентов
процедуры ремонта
|
Наденьте перчатки, чтобы защитить руки.
|
|
•
|
Используя инструмент для снятия пластиковой панели, некоторые детали
с внутренней подкладки, не царапая поверхность.
|
|
•
|
Будьте осторожны, чтобы не погнуть панель и панели
или поцарапать.
|
|
|
1.
|
Снять напольную консоль.
(См. Консоль пола — «Сборка консоли пола»)
|
|
2.
|
Переверните консоль и вставьте разъем задней консоли (A).
Выкрутите винты.
|
|
3.
|
Снимите крышку задней консоли (А) с помощью съемника.
|
|
4.
|
Установка производится в порядке, обратном снятию.
|
•
|
Убедитесь, что разъем подключен правильно
связанный.
|
|
•
|
Замените поврежденные клипсы.
|
|
|
