Kia Stonic: аудио/аудиоблок

Руководство по ремонту Kia Stonic (YB) / Электрическая система / Аудио / аудиоблок

Компоненты и обзор компонентов

ОБЗОР КОМПОНЕНТОВ

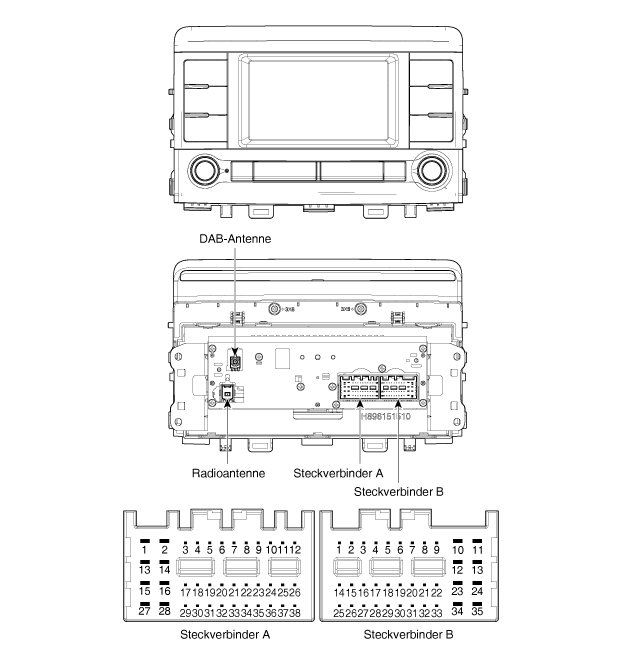

[Радио/Bluetooth/MP3 (тип A)]

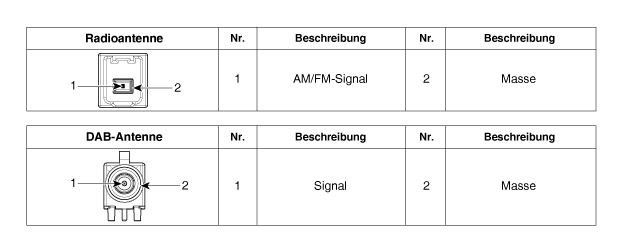

НАЗНАЧЕНИЕ ШТЕКЕРНЫХ КЛЕММ

Нет.	РАЗЪЕМ А	ЗАГЛУШКА Б
1	Громкоговоритель (-) задней левой двери	-
2	Громкоговоритель (-) задней левой двери	МИК (-)
3	-	-
4	-	-
5	-	ток антенны
6	поток камеры	осветительные приборы (-)
7	видеокамера	Мультимедийный CAN (высокий)
8-й	-	-
9	-	Выходной сигнал ALT влево (+)
10	AUX аудио, правый вход	батарея (+)
11	AUX_обнаружение	батарея (+)
12	Пульт дистанционного управления на руль	Размеры
13	Громкоговоритель (-) левой передней двери	Размеры
14	Громкоговоритель (-) левой передней двери	микрофон (земля)
15	Динамик (+) правой передней двери	МИК (-)
16	Динамик (+) правой передней двери	-
17	-	-
18	-	-
19	-	осветительные приборы (-)
20	щит наземной камеры	Мультимедиа CAN (низкий уровень)
21	массовая видеокамера	-
22	-	Акк
23	-	-
24	AUX аудио, левый вход	-
25	AUX аудио заземление	задний ход
26	Пульт на руль (земля)	открытая дверь
27	Громкоговоритель (+) правой задней двери	отпирание двери
28	Громкоговоритель (+) правой задней двери	Стояночный тормоз
29	-	положение Р
30	-	АВ задний фонарь
31	-	-
32	Камера РВМ: -	-
32	Без камеры RVM: Земля	-
33	-	IGN1
34	-	-
35	-	-
36	-
37	-
38	скорость автомобиля

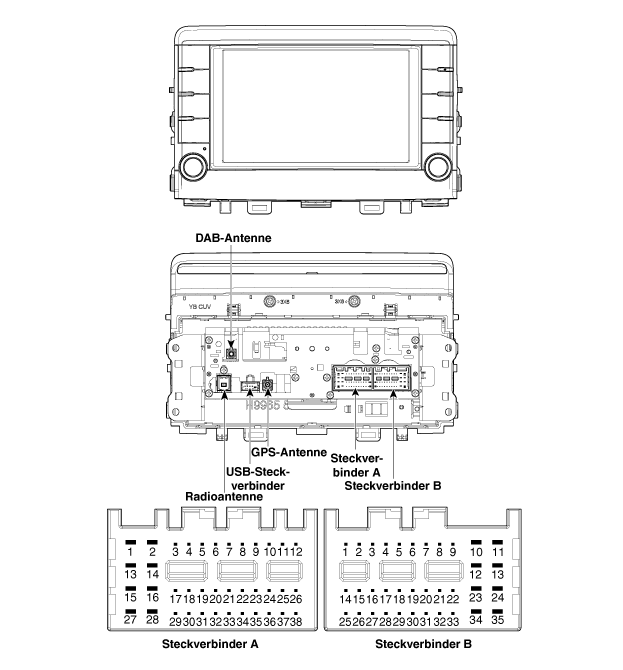

[Радио/Bluetooth/MP3 (тип B)]

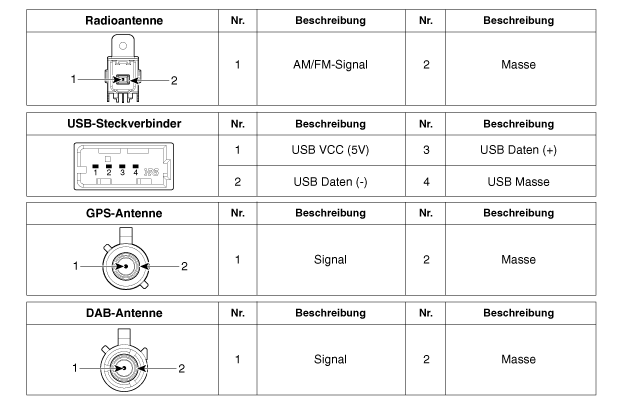

НАЗНАЧЕНИЕ ШТЕКЕРНЫХ КЛЕММ

Нет.	РАЗЪЕМ А	ЗАГЛУШКА Б
1	Громкоговоритель (-) задней левой двери	-
2	Громкоговоритель (-) задней левой двери	МИК (-)
3	USB масса	-
4	Данные USB (-)	-
5	Данные USB (-)	ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ/АНТЕННА
6	Источник питания USB	осветительные приборы (-)
7	VIN-код камеры	-
8-й	-	-
9	-	-
10	Вход AUX справа	батарея (+)
11	AUX_обнаружение	батарея (+)
12	Пульт дистанционного управления на руль	Размеры
13	Громкоговоритель (-) левой передней двери	Размеры
14	Громкоговоритель (-) левой передней двери	-
15	Динамик (+) правой передней двери	МИК (-)
16	Динамик (+) правой передней двери	-
17	-	-
18	-	скорость автомобиля
19	-	осветительные приборы (-)
20	поток камеры	-
21	VIN камеры Земля	-
22	-	Акк
23	-	-
24	Вход AUX слева	-
25	Вспомогательная земля	задний ход
26	Пульт на руль (земля)	открытая дверь
27	Громкоговоритель (+) правой задней двери	-
28	Громкоговоритель (+) правой задней двери	Стояночный тормоз
29	-	положение Р
30	-	АВТОМОБИЛЬНЫЙ свет
31	-	-
32	масса камеры	IGN1
33	VIN-экран камеры	-
34	-	-
35	-	-
36	захват камеры
37	-
38	-

процедуры ремонта

расширение

•	Для снятия обмотайте отвертку или съемник скотчем, чтобы никакие компоненты не были повреждены.

•	Используйте съемник, чтобы удалить детали внутренней отделки. Используйте пластик, чтобы не повредить поверхности.

•	Будьте осторожны с приборной панелью при ее снятии/установке и хранении. избегать, так как обтекатель загрязняется смазочными материалами и маслом возможно.

1.	Отсоедините кабель заземления аккумуляторной батареи.

2.	Снять воздуховод центральной консоли. (См. Кузов — «Панель центральной консоли»)

3.	Ослабьте крепежные винты, затем снимите основной блок аудиосистемы (A).

4.	Снимите основной аудиоблок, предварительно удалив разъем и антенный кабель. (А) были вычтены.

монтаж

1.	Подсоедините разъемы головного аудиоустройства и антенный кабель.

2.	Установите основной аудиоблок.

3.	Установить воздуховод центральной консоли.

Подключите отрицательный (-) полюс батареи.

•	Убедитесь, что кабельные разъемы правильно подключены являются.

•	Проверьте аудиосистему.
