Спецификация

Технические характеристики

Элемент	Спецификация
Номинальное напряжение	12 В постоянного тока
Рабочее напряжение	9,0–16,0 постоянного тока
Рабочая Температура	-86 - 167°F (-30 - 75°C)
Темный ток	Макс. 1 мА
Выходная мощность	5 Вт
Выходная частота	110 ± 5 кГц

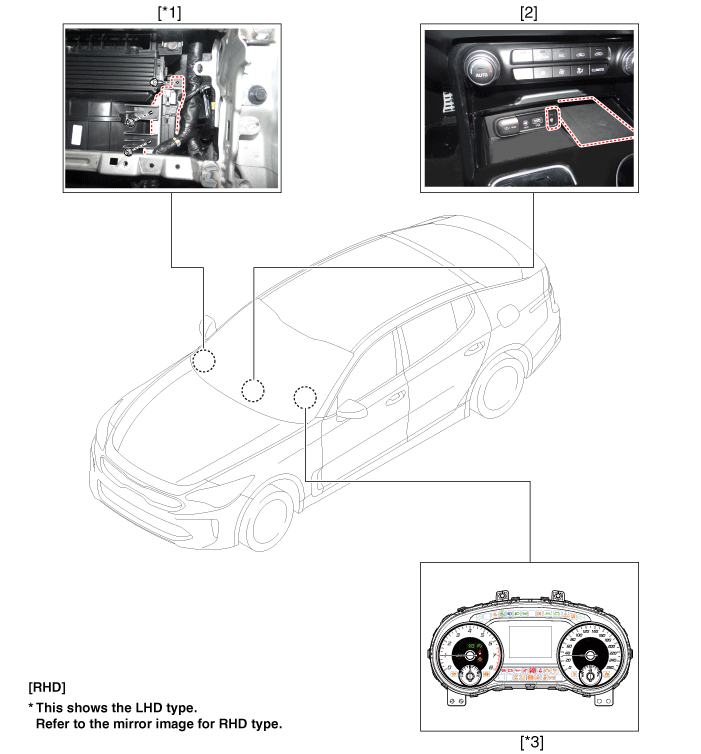

Компоненты и позиции

Компоненты

1. Встроенный блок управления кузовом (МСБ)
2. Блок беспроводной зарядки

3. Комбинация приборов

Описание и принцип работы

Описание и работа

Беспроводное зарядное устройство Система

Во время ACC или IG ON напряжение батареи подается на беспроводное зарядное устройство. система для передачи выходной мощности 5 Вт на мобильный телефон.

Мобильные телефоны, сертифицированные по стандарту беспроводной зарядки WPC (Qi 1.2.2) или можно использовать с эксклюзивным футляром для беспроводной зарядки.

Беспроводная зарядка Блок-схема системы

1.	Питание автомобиля.

2.	Преобразовать в переменный ток. Создайте электромагнитное поле в 1-й катушке.

3.	Генерировать наведенный ток в приемнике энергии за счет электромагнитной индукции.

4.	Создайте переменный ток во 2-й катушке.

5.	Преобразовать в ДК.

6.	Зарядить аккумулятор.

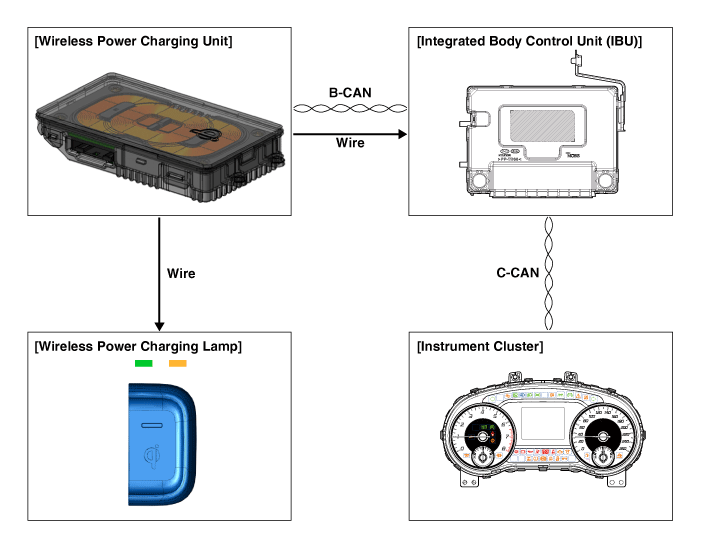

Конфигурация системы Диаграмма

1.	Комбинация приборов: Оповещения о контакте с мобильным телефоном.

2.	Индикатор беспроводной зарядки : отображает состояние зарядки.

Встроенный блок управления кузовом (IBU):

(1)	Определяет контакт с мобильным телефоном.

(2)	Прекращает зарядку во время активации LF.

Основные функции Система беспроводной зарядки

Функция зарядки

(1)

Способ активации

а.	Закройте все двери автомобиля.

б.	Переключите питание автомобиля на ACC или IG ON.

в.	Поместите мобильный телефон с функцией беспроводной зарядки на поднос.

(2)

Отображение состояния зарядки

Режим

Светодиодный дисплей зарядки

Примечания

Готовность к зарядке

Светодиод выключен

Зарядка в процессе

Желтый светодиод включен

Зарядка завершена

Зеленый светодиод включен

Ошибка зарядки

Желтый светодиод мигает

–	Мигает 10 раз в течение 10 секунд, затем светодиод включается выключить на 50 секунд (всего 60 секунд)

Если оставить смартфон на зарядной площадке при включении зажигания автомобиля выключен, автомобиль предупредит вас предупреждающими сообщениями.

(1)	Способ активации

Предотвращение перегрева

(1)

Способ активации

а.

Если температура термистора внутри беспроводной зарядки модуль поднимается выше определенного уровня (158 °F (70 °C)), зарядка остановится, чтобы защитить аккумулятор мобильного телефона.

Желтый светодиод индикатора зарядки мигает 10 раз по 10 секунд.

б.

Если температура термистора падает ниже определенного уровня (149 °F (65 °C)), зарядка возобновится.

Когда функция зарядки перезапускается, желтый светодиод индикатора зарядки загорится на.

Обнаружение посторонних предметов

(1)

Зарядка будет остановлена, если есть монета или другой металлический предмет. объект между беспроводным зарядным устройством и мобильным телефоном.

[Иностранный иметь значение]

•	Посторонние предметы : Все металлические предметы, такие как монеты, скрепки и драгоценные металлы

•	Желтый светодиод индикатора зарядки мигает 10 раз по 10 секунд, а потом выключается в течение 50 секунд (всего 60 секунд).

•	Процесс повторяется каждые 60 секунд.

Будьте осторожны, так как прикосновение к инородному телу рукой может вызывать ожоги.

(2)

Когда система обнаружила посторонние предметы и прекратила зарядку мобильный телефон, функция беспроводной зарядки немедленно возобновится после удаления инородного тела.

Когда функция зарядки перезапускается, желтый светодиод индикатора зарядки загорится.

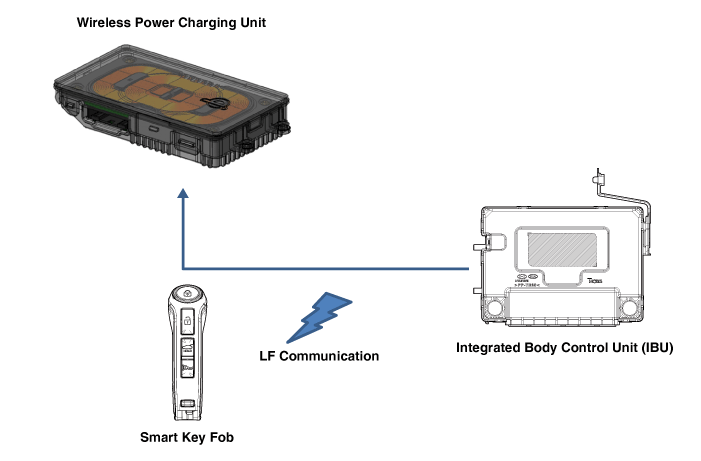

Блок предотвращения частотных помех IBU

Эта функция предотвращает помехи между частотой беспроводной зарядки и полоса частот смарт-ключа.

(1)

Беспроводная зарядка останавливается, когда дверь открыта или IBU устройство находится в режиме НЧ (поиск смарт-ключа).

например Функция беспроводной зарядки останавливается, если водитель несет смарт-ключ из автомобиля во время включения зажигания.

Зарядка прекратится, и желтый светодиод зарядки индикаторная лампа погаснет.

(2)	Он вернется в нормальное рабочее состояние, когда режим НЧ блок IBU завершен.

6.	Включите или выключите функцию беспроводной зарядки с помощью USM. ※ Задняя дверь относится к моделям автомобилей на колесах.

Защита беспроводной сети Система зарядного устройства

Элемент	Состояние	Положение дел
Защищает от низкого/высокого напряжения	Защищает и останавливает зарядку при напряжении ниже 8,5 В и выше 16,5 В	светодиод выключен (останавливает работу)
Защищает от низкого/высокого напряжения	Зарядка выше 9,0 В и ниже 16,0 В	светодиод выключен (останавливает работу)
Защищает от обратного напряжения	Защищает и останавливает зарядку в случае обратного напряжения	светодиод выключен (останавливает работу)
Защищает от перегрузки по току	Защищает и прекращает зарядку в случае обнаружения 4,5 А	Желтый светодиод мигает
Защищает от перегрева	Защищает и останавливает зарядку в случае обнаружения 158°F (70°C) внутренним датчик температуры модуля беспроводной зарядки	Желтый светодиод мигает
Защищает от перегрева	Возобновляется при температуре ниже 149 ° F (65 ° C)	Желтый светодиод мигает
Инородное вещество (Монеты, скрепки, драгоценные металлы и т.д.)	Защищает и прекращает зарядку в случае обнаружения посторонних предметов (перегрев профилактика)	Желтый светодиод мигает
Предотвращает частотные помехи	Защищает и останавливает зарядку, активируя SMK в случае, если дверь или задняя дверь открыть	светодиод выключен (останавливает работу)
Предотвращает частотные помехи	Возобновляется через 3,5 секунды после закрытия всех дверей и багажника и работы СМК выполнен	светодиод выключен (останавливает работу)
Оповещение о контакте с мобильным телефоном	В случае смартфона на зарядной площадке при открытии двери после зажигания ВЫКЛЮЧЕННЫЙ	Отображает предупреждающее сообщение на панели приборов (около 4-5 секунд)

※ Задняя дверь относится к моделям автомобилей на колесах.
