Kia Stinger: передний карданный вал в сборе / TJ шарнир

Kia Stinger CK 2018-2023 Руководство по ремонту / Карданный вал и ось / Передний приводной вал в сборе / ТиДжей Джойнт

Процедуры ремонта

Замена

•	На шарнир карданного вала необходимо нанести специальную смазку. Не заменить смазкой другого типа.

•	Башмак следует заменить на новый.

1.	Снимите передний приводной вал. (См. узел приводного вала — «Передний приводной вал»)

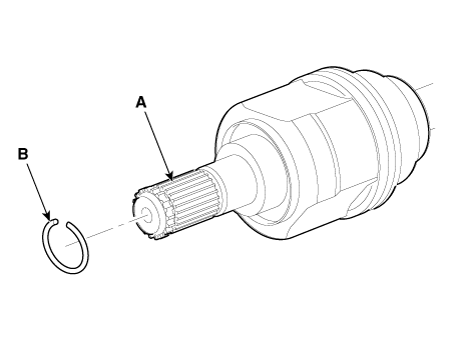

2.	Снимите стопорное кольцо BJ (B) с корпуса TJ (A).

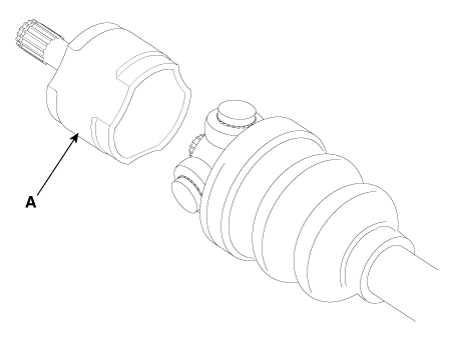

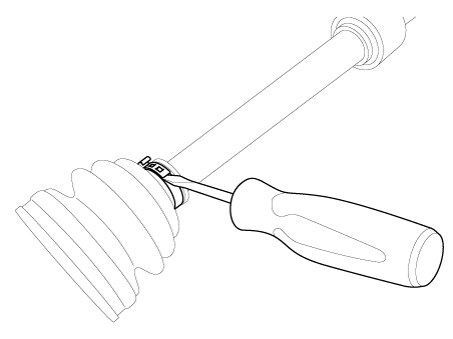

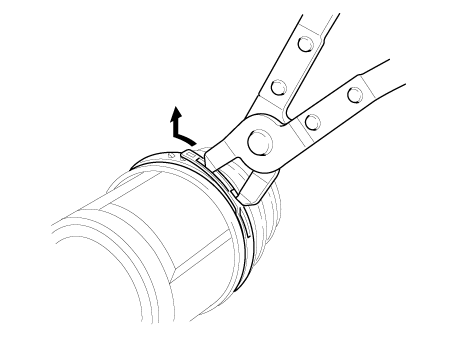

3.	Снимите оба хомута с корпуса TJ.

4.	Снимите стопорное кольцо TJ (A).

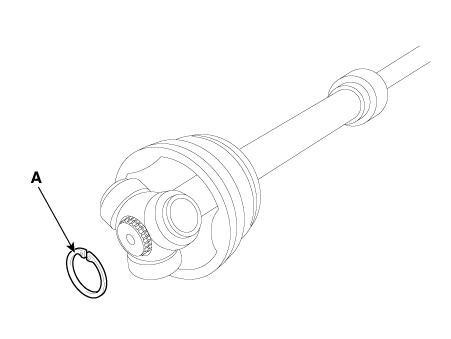

5.	Снимите стопорное кольцо (А) с вала.

6.	Очистите крестовину в сборе.

Снимите ботинок TJ (A).

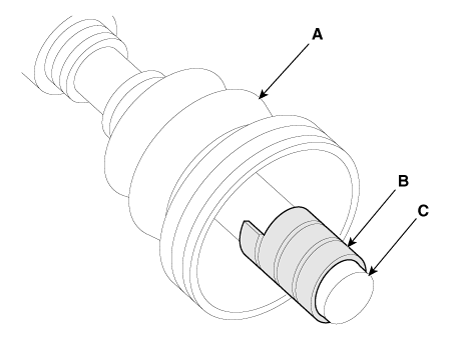

•	Для повторного использования чехла (A) оберните лентой (B) приводной вал. шлицы (C) для защиты чехла (A).

осмотр

1.	Проверьте крестовину в сборе на вращение роликов, износ или коррозию.

2.	Проверьте канавку внутри корпуса шарнира на предмет износа или коррозии.

3.	Проверьте сапоги TJ на наличие повреждений и износа.

Монтаж

1.	Оберните ленту вокруг шлица приводного вала (TJ), чтобы предотвратить повреждение чехла.

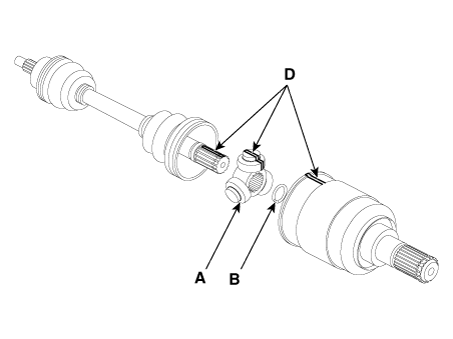

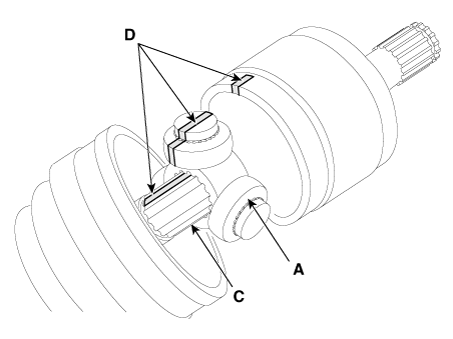

2.	Руководствуясь установочными метками (D), сделанными во время разборки, установите узел крестовины (A) и стопорное кольцо (B) на шлицах приводного вала (C).

3.	Добавьте указанную смазку в пыльник шарнира столько, сколько было стерто при осмотр.

4.	Установите оба загрузочных ремня.

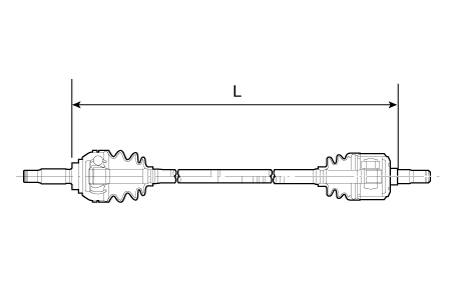

Чтобы контролировать воздух в ботинке TJ, соблюдайте указанное расстояние между резинки ботинок, когда они затянуты.

Двигатель	Расстояние (L) мм (дюймы)
Двигатель	левая сторона	Правая сторона
2.0 Т-ГДИ ТЕТА II	479,9 (18,8937)	463,3 (18,2402)
Р 2.2	480,4 (18,9134)	464,0 (18,2677)
3.3 Т-ГДИ ЛЯМБДА II	479,9 (18,8937)	463,4 (18,2441)

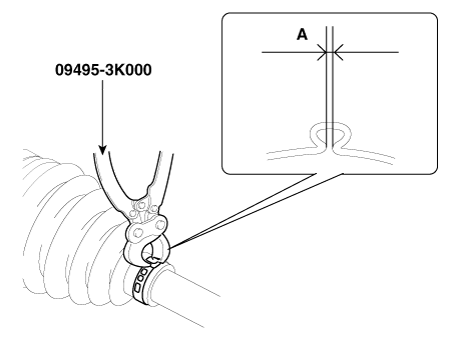

С помощью SST (09495-3K000) закрепите хомуты чехлов TJ.

Зазор (A): 2,0 мм (0,0787 дюйма) или менее

7.	Установите передний приводной вал. (См. узел приводного вала — «Передний приводной вал»)

8.	Проверьте переднее выравнивание. (См. Система подвески — «Выравнивание»)
