Kia Stinger: система освещения / фары

Kia Stinger CK 2018-2023 Руководство по ремонту / Электрическая система кузова / Система освещения / Налобные фонари

Описание и работа

Описание

ДВУХФУНКЦИОНАЛЬНЫЙ

Определение

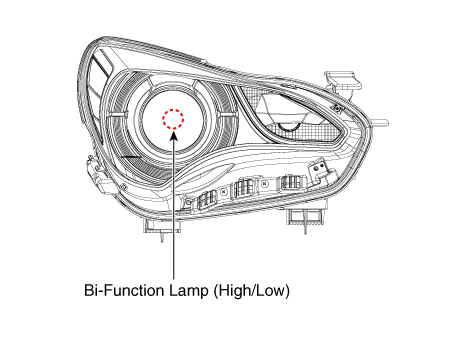

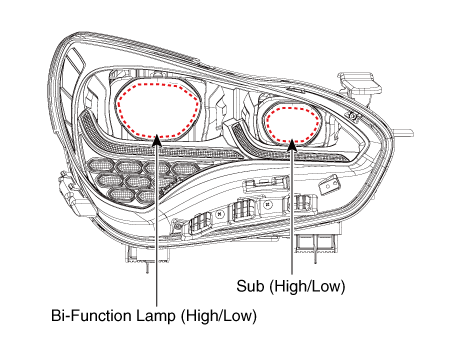

–	Налобный фонарь со встроенными функциями дальнего и ближнего света

–	Свет управляется вращением экрана, вставленного в объектив. (Применяется соленоид.) [Тип галогена] [Тип светодиода]

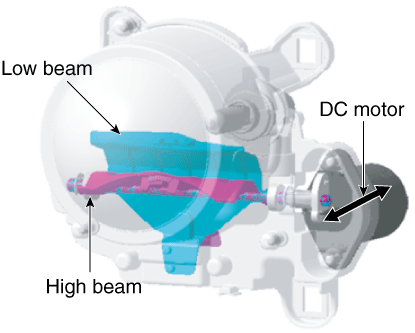

Структура и механизм

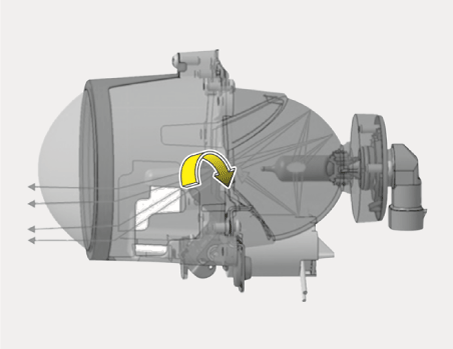

–	При работе в качестве ближнего света : Лампа освещает ограниченную зону ближнего света путем блокируя свет остановленным щитом.

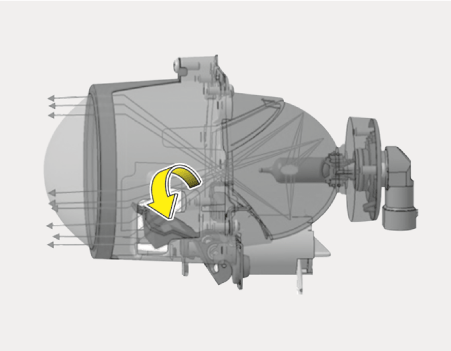

–	При работе дальним светом : свет не блокируется открытым экраном, и свет горит в зону дальнего света.

Процедуры ремонта

Инструкции по наведению фары

[Механическое прицеливание]

Фары должны быть направлены с помощью соответствующего оборудования для регулировки луча, и в соответствии с инструкциями производителя оборудования.

Если существуют какие-либо правила, касающиеся направления фар в области, где будет использоваться транспортное средство, отрегулируйте так, чтобы соответствовать этим требованиям.

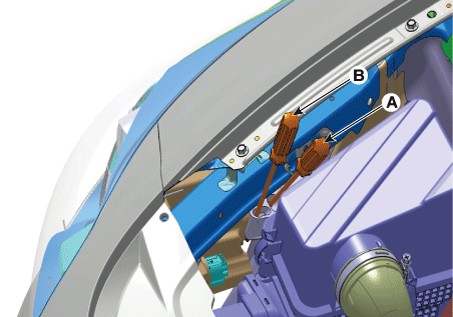

В качестве альтернативы поверните регулировочную шестерню, чтобы отрегулировать направление фары. Если установка луча оборудования нет, выполните следующие действия:

1.	Накачайте шины до указанного давления и снимите любые нагрузки с транспортное средство, кроме водителя, запасного колеса и инструментов.

2.	Автомобиль должен стоять на ровном полу.

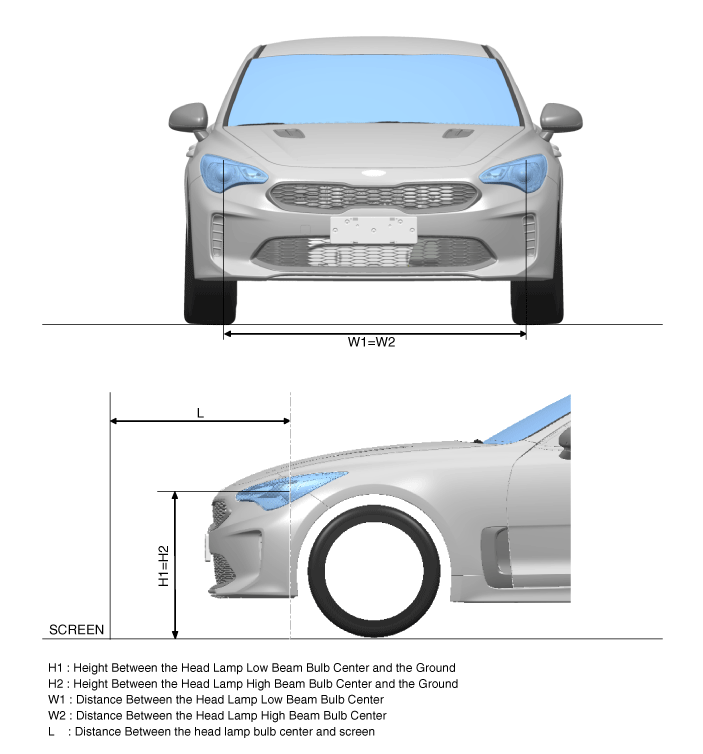

3.	Нарисуйте вертикальные линии (проходящие через соответствующие центры фар) и горизонтальная линия (проходящая через центр фар) на экране.

4.	Когда фары и аккумулятор находятся в нормальном состоянии, направьте фары поэтому самая яркая часть приходится на горизонтальные и вертикальные линии. А: вертикальный Б : Горизонтальный

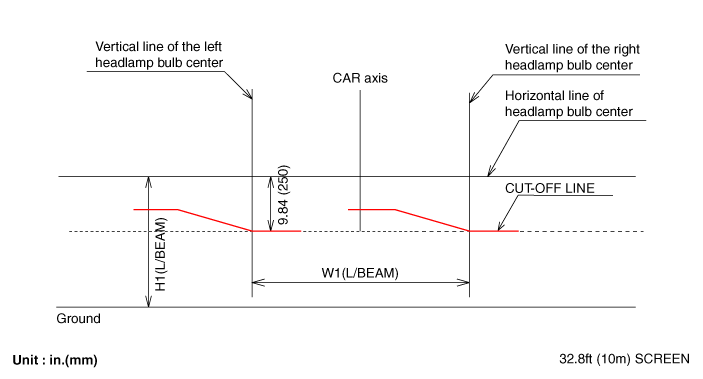

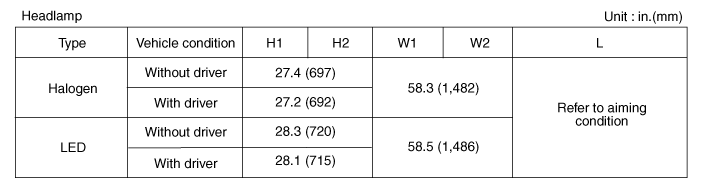

Фара и противотуманная фара Точка прицеливания

Фара (дальний/ближний свет)

–	Включите ближний свет без водителя.

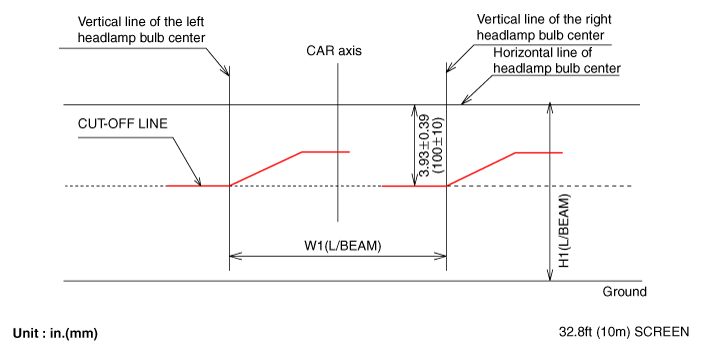

–	Линия светотеневой границы должна быть спроецирована на показанную линию светотеневой границы. на картинке.

–	Если установлено устройство регулировки фар, отрегулируйте фары переключатель выравнивающего устройства с 0 положениями. [левый руль]

[Правый руль]

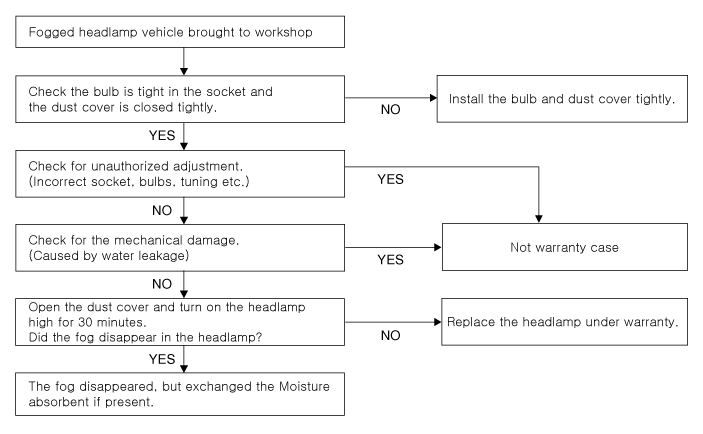

Запотевание фар

Проверьте приведенную ниже процедуру, когда фары запотевают.

Удаление

1.	Отсоедините отрицательную (-) клемму аккумуляторной батареи.

2.	Снимите передний бампер в сборе. (См. Кузов — «Передний бампер в сборе»)

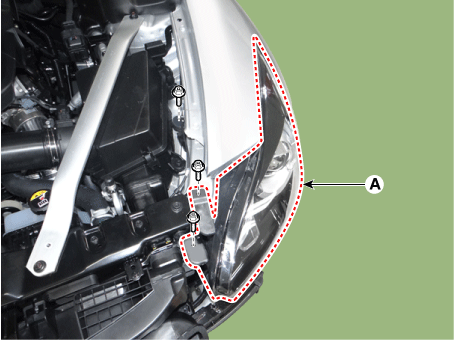

Снимите фару (А) после ослабления крепежных болтов.

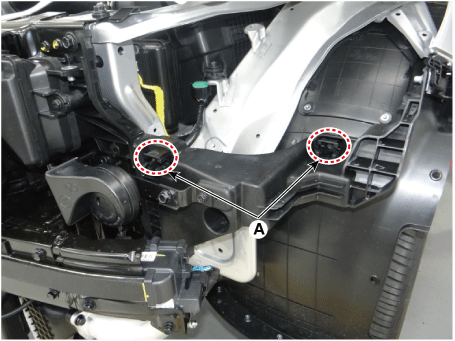

Будьте осторожны, чтобы не повредить фиксирующие зажимы (А).

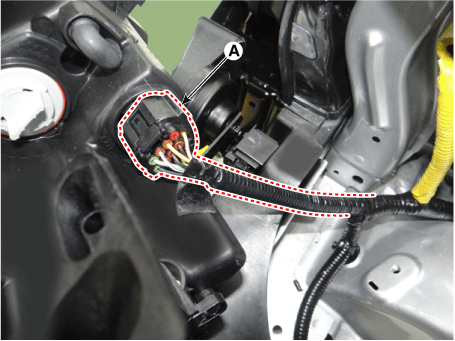

4.	Отсоедините разъем фары (А).

Монтаж

1.	Установите фару в сборе.

2.	Установите передний бампер в сборе.

3.	Подсоедините отрицательную (-) клемму аккумуляторной батареи.

Замена

Лампа (высокая/низкая)

1.	Выключите выключатель фар.

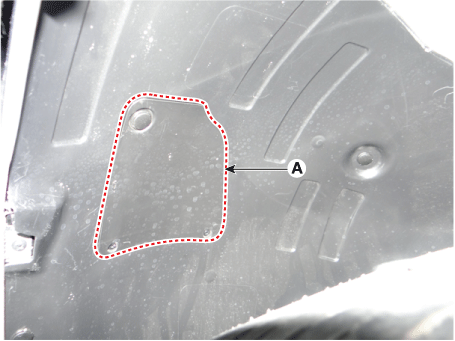

2.	Снимите сервисную крышку фары (А).

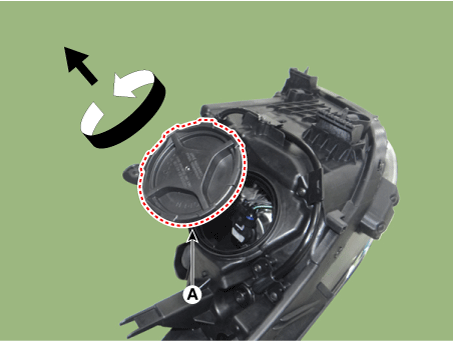

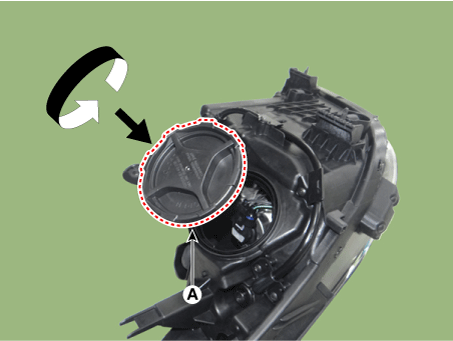

3.	Снимите пылезащитные колпачки (А) с фары в сборе после заворачивания. направлении против часовой стрелки.

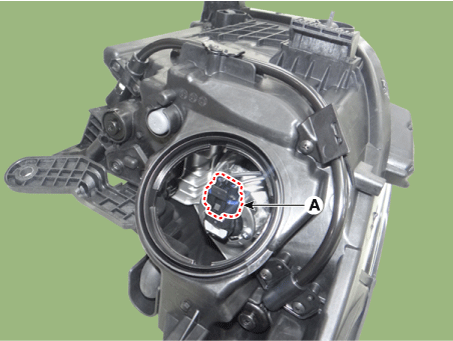

4.	Отсоедините разъем лампы дальнего/ближнего света фары.

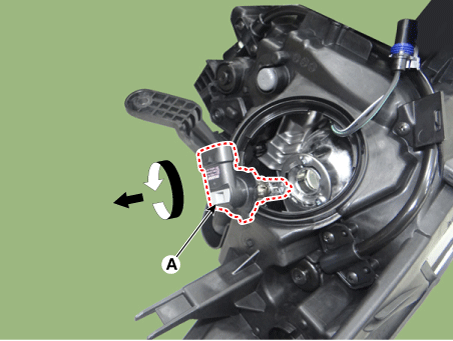

5.	Снимите лампу дальнего/ближнего света фары, предварительно вынув патрон (А). от фары в сборе.

Установите в порядке, обратном снятию.

•	Лампа фары не должна быть удалена из фары сборки до непосредственно перед установкой новой лампы.

•	Загрязняющие вещества могут попасть в блок фары, где они может осесть на линзе и отражателе.

•	Никогда не включайте фары, если лампа извлечена из фара в сборе.

Лампа указателя поворота

1.	Выключите выключатель фар.

2.	Снимите фару. (См. Фара - «Снятие»)

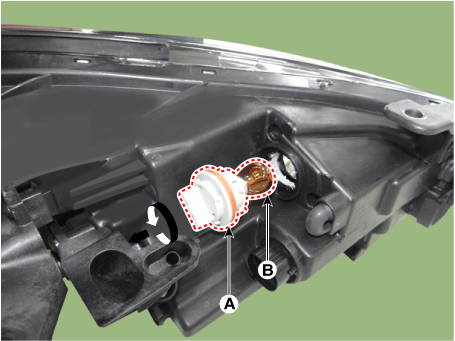

3.	Снимите патрон лампы (А) и лампу (В) с фары в сборе.

4.	Установите в порядке, обратном снятию.

Поглотитель влаги

1.	Выключите выключатель фар.

2.	Снимите сервисную крышку фары (А).

3.	Снимите пылезащитные колпачки (А) с фары в сборе после заворачивания. направлении против часовой стрелки.

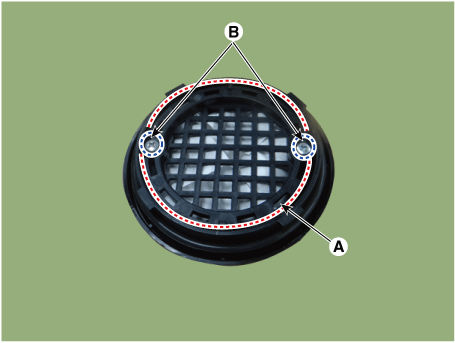

4.	Снимите влагопоглощающую скобу (A) с пылезащитной крышки после ослабления крепежные винты (В).

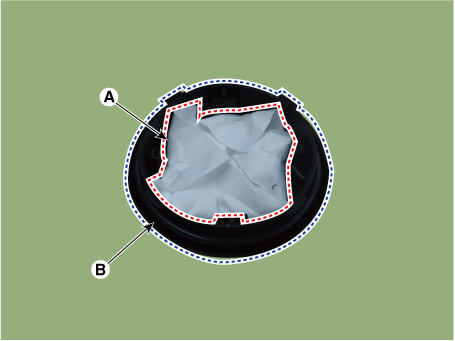

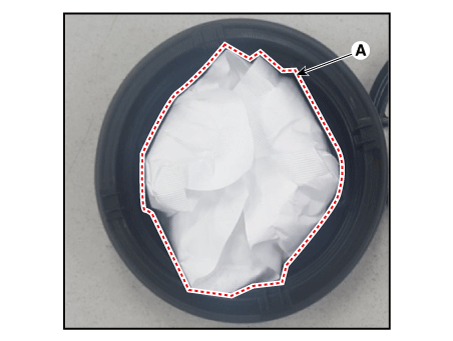

5.	Снимите влагопоглощающий элемент (A) с пылезащитного колпачка (B).

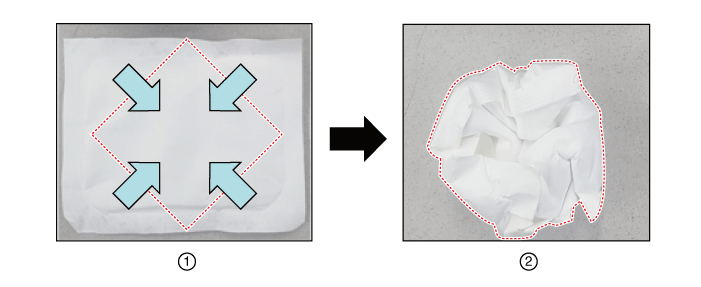

6.	сложите новый впитывающий материал, как показано на рисунке ниже.

7.	Вставьте влагопоглотитель (А) загнутыми сторонами вверх.

Затяните крепежные винты (B), после установки влагопоглотителя кронштейн (А).

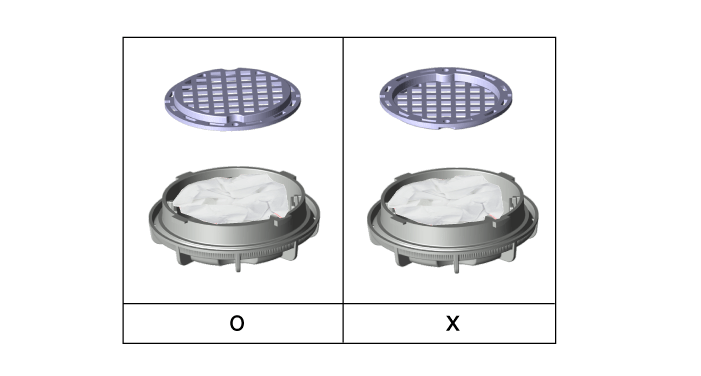

Обратите внимание на направление установки влагопоглотителя. скобка.

9.	Установите пылезащитные колпачки (А) с фары в сборе после заворачивания. по часовой стрелке.

10.	Установите сервисную крышку фары (А).

балласт

1.	Снимите фару. (См. Фара - «Снятие»)

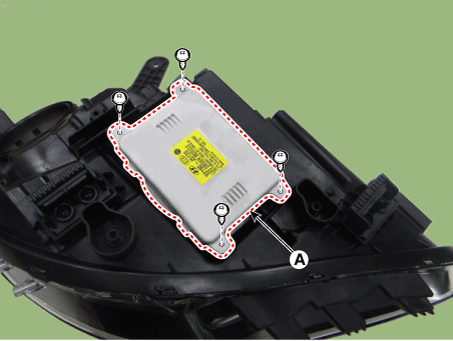

2.	Снимите балласт (А) после ослабления крепежных винтов.

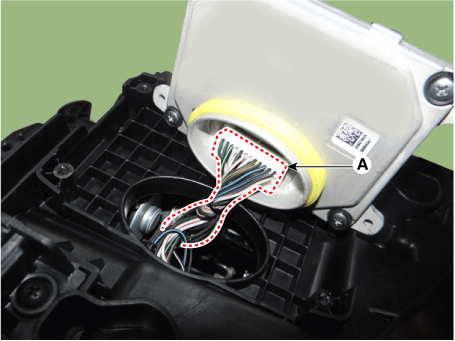

3.	Отсоедините разъемы (А) от балласта.

4.	Установите в порядке, обратном снятию.
