Kia Stinger: система интегрированного сиденья с памятью (IMS) / модуль встроенного сиденья с памятью (IMS)
Компоненты и расположение компонентов
| Компоненты |

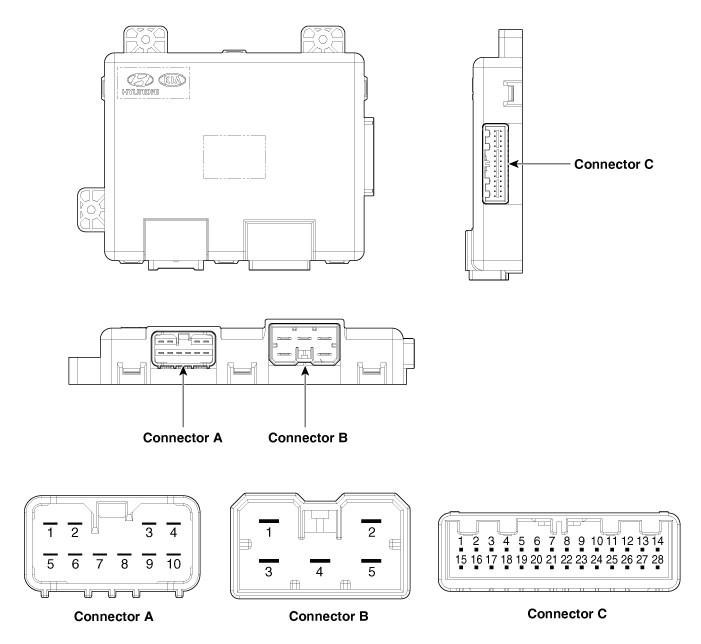

Информация о выводах разъема
|
Нет
|
Соединитель А
|
Соединитель Б
|
Соединитель С
|
|
1
|
Двигатель выдвижения подушки (передний)
|
Батарея (+)
|
Ползунковый переключатель (спереди)
|
|
2
|
Двигатель наклона (спереди)
|
Земля
|
Переключатель наклона (спереди)
|
|
3
|
Двигатель задней высоты (вверху)
|
Батарея (+)
|
Передний переключатель наклона (вверх)
|
|
4
|
Скользящий двигатель (спереди)
|
-
|
Задний переключатель высоты (вверху)
|
|
5
|
Двигатель выдвижения подушки (задний)
|
Земля
|
Переключатель выдвижения подушки (спереди)
|
|
6
|
Двигатель наклона (сзади)
|
|
B-CAN (высокий)
|
|
7
|
Двигатель переднего наклона (вверх)
|
B-CAN (низкий уровень)
|
|
|
8
|
Передний двигатель наклона (вниз)
|
-
|
|
|
9
|
Двигатель задней высоты (вниз)
|
-
|
|
|
10
|
Двигатель скольжения (задний)
|
Датчик холла слайда
|
|
|
11
|
|
Передний датчик холла наклона
|
|
|
12
|
-
|
||
|
13
|
Питание датчика положения сиденья
|
||
|
14
|
IGN1
|
||
|
15
|
Ползунковый переключатель (сзади)
|
||
|
16
|
Переключатель наклона (сзади)
|
||
|
17
|
Передний переключатель наклона (вниз)
|
||
|
18
|
Задний переключатель высоты (внизу)
|
||
|
19
|
Переключатель выдвижения подушки (задний)
|
||
|
20
|
Земля
|
||
|
21
|
-
|
||
|
22
|
-
|
||
|
23
|
-
|
||
|
24
|
Датчик холла наклона
|
||
|
25
|
Задний датчик высоты холла
|
||
|
26
|
Датчик Холла удлинителя подушки
|
||
|
27
|
-
|
||
|
28
|
Батарея (+)
|

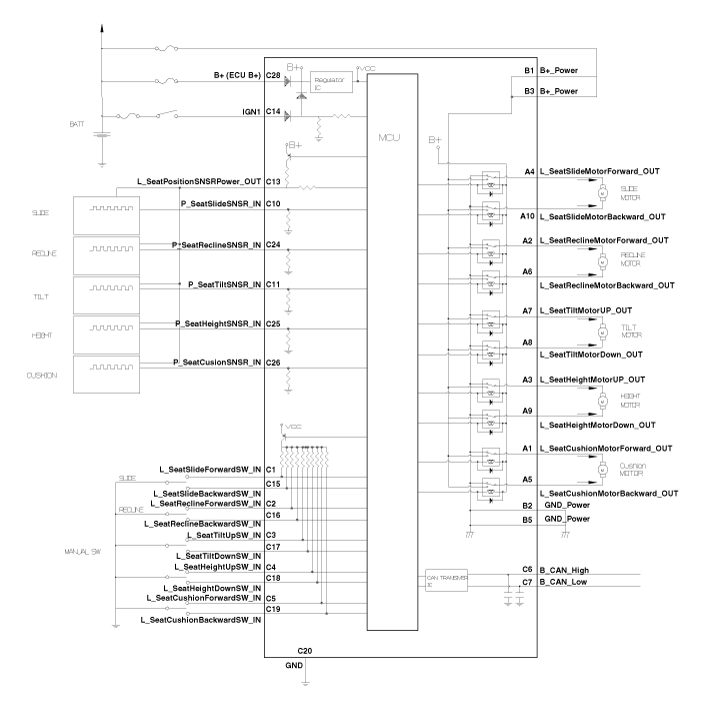

Принципиальные диаграммы
| Принципиальная электрическая схема |
Процедуры ремонта
| Удаление |
| 1. |

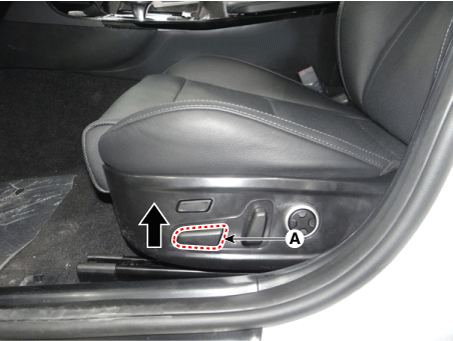

Прежде чем снимать сиденье водителя в сборе, потяните его вверх до упора. максимум, нажав переключатель регулировки высоты переднего сиденья (A).
|
| 2. |
Отсоедините отрицательную (-) клемму аккумулятора |
| 3. |
Снимите переднее сиденье водителя в сборе. (См. Кузов — «Переднее сиденье в сборе») |
| 4. |

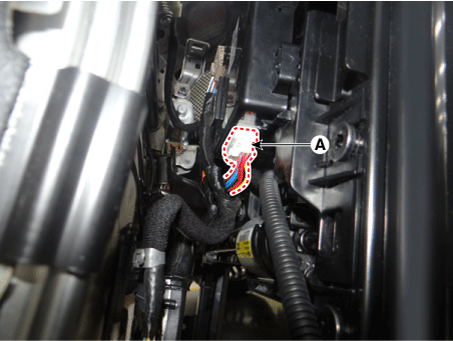

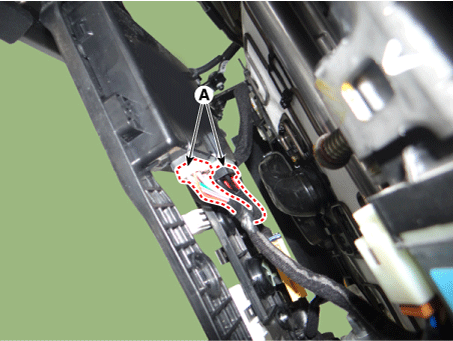

Отсоедините разъемы встроенного блока сиденья с памятью (A).
|
| 5. |

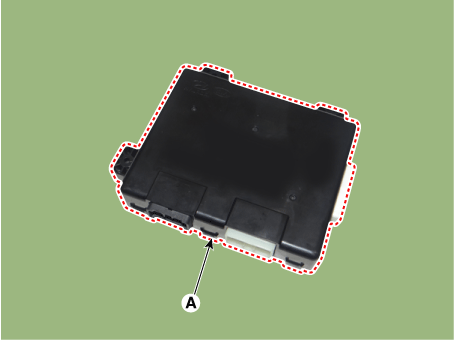

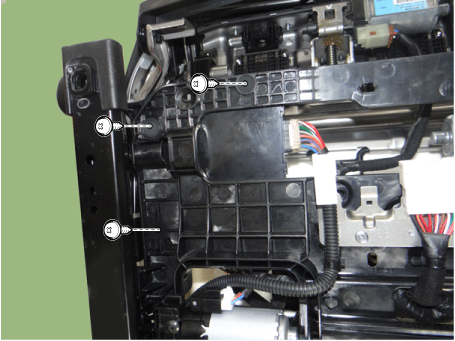

Снимите встроенный модуль сиденья с памятью (A), предварительно ослабив крепление. винты.
|
| Монтаж |
| 1. |
Установите встроенный модуль сиденья с памятью. |
| 2. |
Подсоедините разъемы встроенного блока сиденья с памятью. |
| 3. |
Установите переднее сиденье водителя в сборе. |
| 4. |
Подсоедините отрицательную (-) клемму аккумуляторной батареи. |
| 5. |

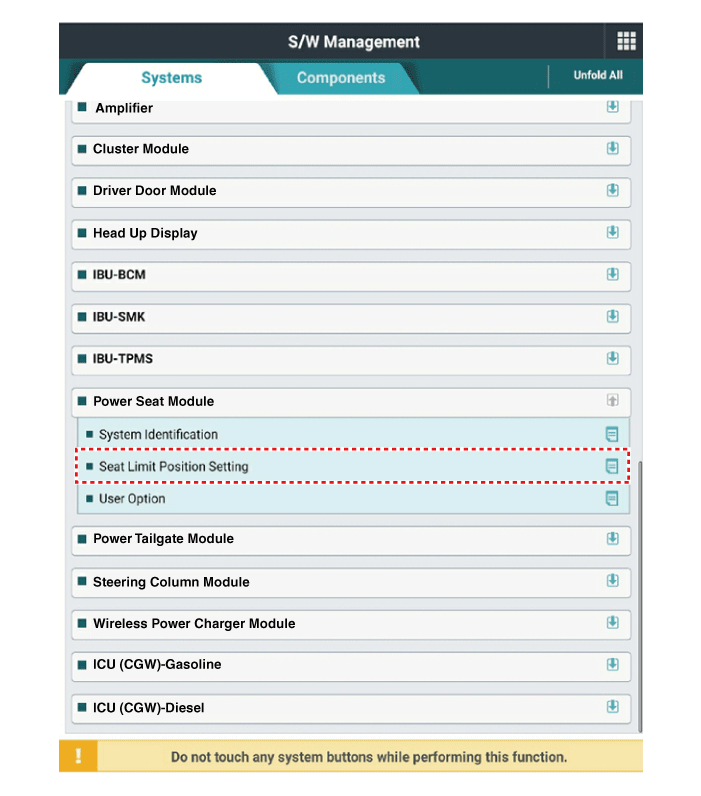

Выполните настройку крайнего положения сиденья с помощью KDS.
|
