Kia Stinger: Передняя дверь / Обивка передней двери

Kia Stinger CK 2018-2023 Руководство по ремонту / Кузов (внутри и снаружи) / Передняя дверь / Отделка передней двери

Компоненты и расположение компонентов

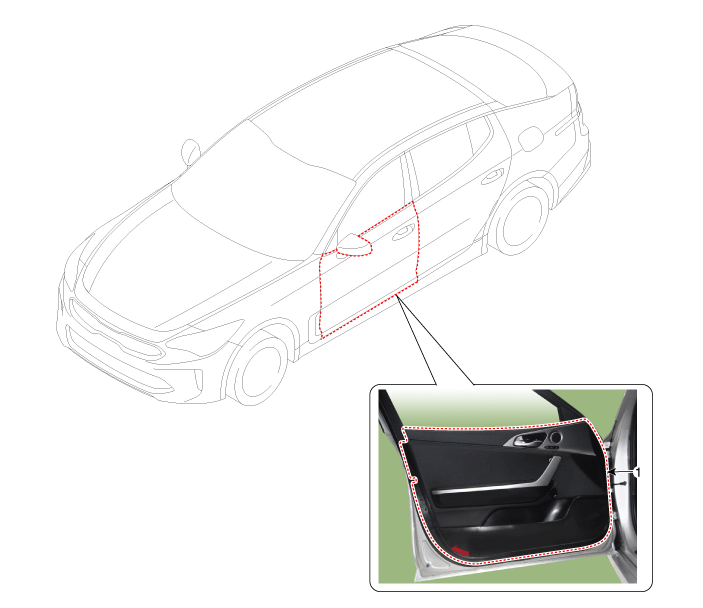

Расположение компонента

1. Обшивка передней двери

Процедуры ремонта

Замена

Наденьте перчатки, чтобы защитить руки.

•	При поддевании отверткой с плоским жалом или с помощью накладки инструмент, оберните защитный кран вокруг инструмента и связанных с ним частей, чтобы предотвратить повреждать.

•	Будьте осторожны, чтобы не поцарапать обивку двери и другие детали.

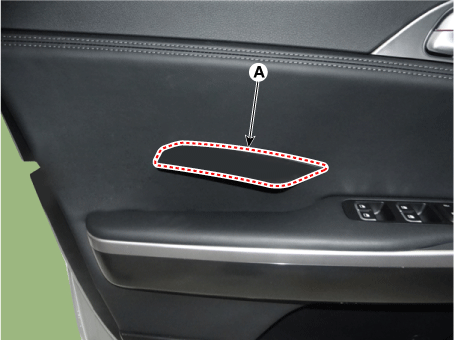

1.	Снимите колпачок внутренней ручки передней двери (А) с помощью съемника.

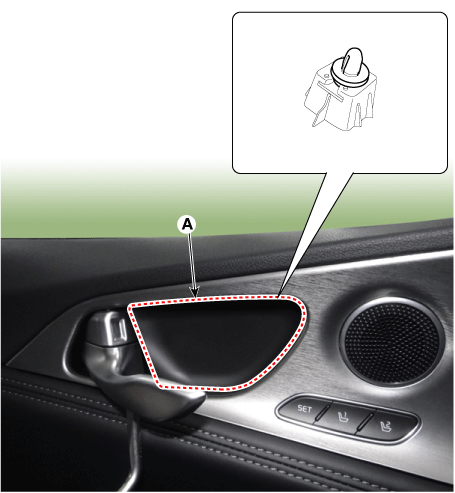

2.	Снимите колпачок внутренней ручки передней двери (А) с помощью съемника.

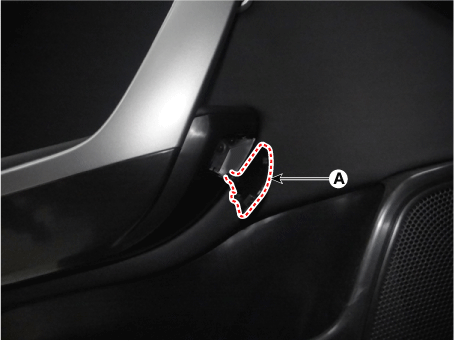

3.	Отделите переднюю дверь внутри монтажной крышки рукоятки (A).

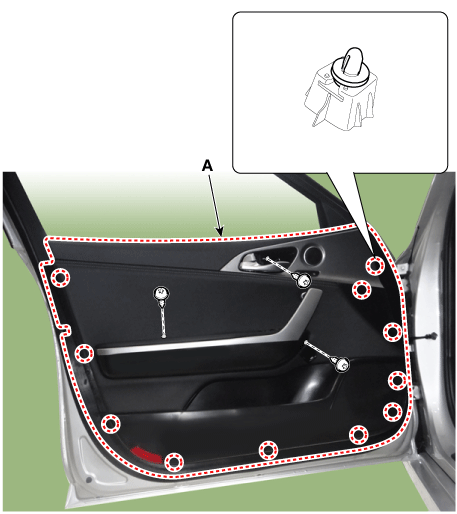

4.	Снимите обивку передней двери (А) после ослабления крепежных винтов.

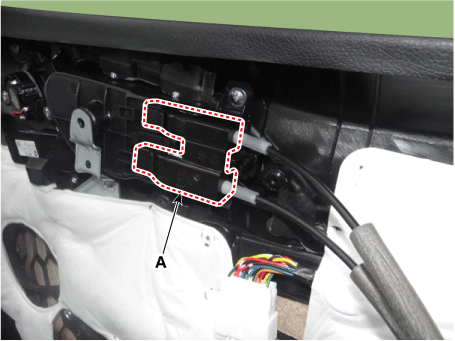

5.	Снимите внутреннюю ручку передней двери (A).

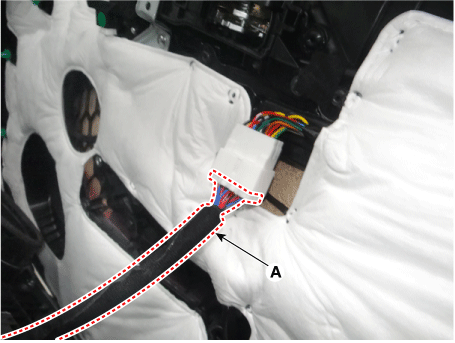

6.	Отсоедините соединительный разъем передней двери (А).

Установите в порядке, обратном снятию.

•	Убедитесь, что разъем подключен правильно.

•	Убедитесь, что дверь запирается/разблокируется и открывается/закрывается правильно.

•	Замените все поврежденные клипсы.
